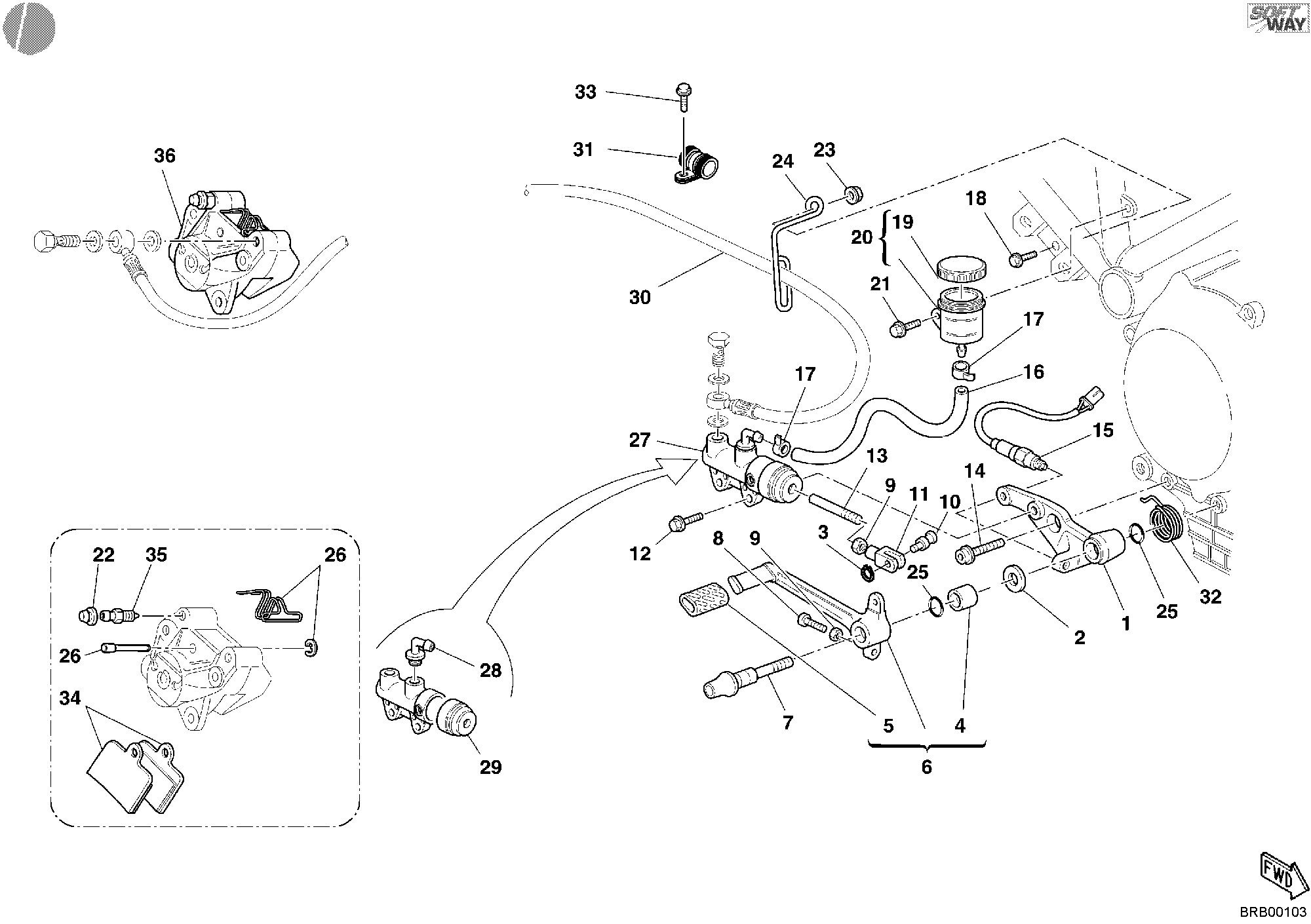

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82911841A | Support pompe frein arrière | 1 |
| 2 | 85210541A | Rondelle 10,2X20X1 | 1 |
| 3 | 735000624 | Circlip | 1 |
| 4 | 000059056 | Douille | 1 |
| 5 | 76410112A | Couvre-Pedale | 1 |
| 6 | 45720081A | Pédale frein | 1 |
| 7 | 82110521A | Pivot | 1 |
| 8 | 800067981 | Vis sans tête filetée | 1 |
| 9 | 60N115062 | Ecrou | 2 |
| 10 | 82110961A | Pivot | 1 |
| 11 | 18410011A | Raccord | 1 |
| 12 | 77250241A | Vis M6X16 | 2 |
| 13 | 11710252A | Tige commande frein | 1 |
| 14 | 77157542B | Vis tceif M10X1.5X25 | 1 |
| 15 | 53940031B | Interrupteur stop arrière | 1 |
| 16 | 87710501A | Tuyau | 1 |
| 17 | 74140431A | Collier | 2 |
| 18 | 000062726 | Vis tef M6X1.00X14 ch8 | 1 |
| 19 | 89340051A | Capot Maitre-Cylindre | 1 |
| 20 | 58540011A | Réservoir liquide freins | 1 |
| 21 | 77250251A | Vis M6X10 | 1 |
| 22 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 23 | 000044240 | Écrou autobloquant bride M6X1.00 | 1 |
| 24 | 82910733A | Passe-Cable | 1 |
| 25 | 230213 | Joint torique | 2 |
| 26 | 61240161A | Kit de révision de pivots | 1 |
| 27 | 62540061A | Pompe frein arrière | 1 |
| 28 | 63140081A | Raccord tuyau | 1 |
| 29 | 62640131A | Pare poussiere | 1 |
| 30 | 61940152C | Tuyau frein arrière | 1 |
| 31 | 74140621A | Collier clic 8 mm | 1 |
| 32 | 79910831B | Ressort | 1 |
| 33 | 8A0067997 | Vis te M5X0,8X16 ch8 | 1 |
| 34 | 61340211A | Jeu plaquettes frein arrière | 1 |
| 35 | 066116490 | Vidange | 1 |
| 36 | 61140091A | Étrier frein arrière | 1 |
