Pincez pour zoomer · touchez une pièce

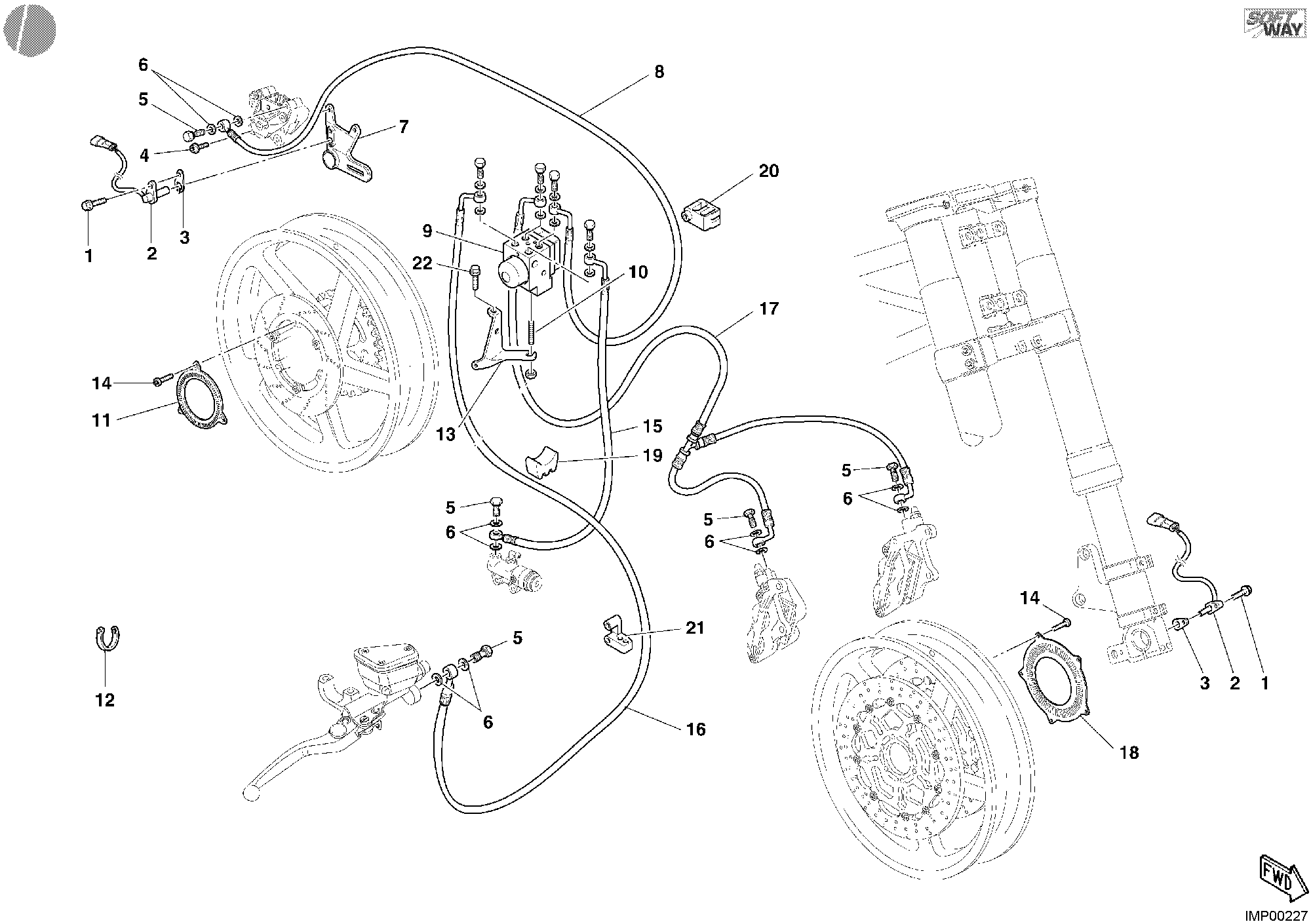

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77250241A | Vis M6X16 | 2 |
| 2 | 55240511A | Capteur de vitesse | 2 |
| 3 | 71312141A | Joint 0,5 mm | 4 |
| 4 | 77157232B | Vis tceif M8X1.25X25 ch6 | 2 |
| 5 | 77910581A | Vis fixation tuyau huile | 9 |
| 6 | 42020010A | Joint en cuivre 11.9X8.2X2 | 18 |
| 7 | 82510341A | Support étrier frein arrière | 1 |
| 8 | 61840511A | Durit Boitier-Etrier arrière | 1 |
| 9 | 54240071B | Centrale Abs | 1 |
| 10 | 77913141A | Vis raccord 12X1.00 | 2 |
| 11 | 16021341A | Roue phonique arrière | 1 |
| 12 | 069191030 | Collier | 3 |
| 13 | 83012601A | Equerre | 1 |
| 14 | 77510281A | Vis | 8 |
| 15 | 61840461A | Durite maître cylindre Ar-Boitier | 1 |
| 16 | 61840441A | Durite maître cylindre av - boîtier | 1 |
| 17 | 61840451A | Durit boîtier - étriers avant | 1 |
| 18 | 16012471A | Roue phonique avant | 1 |
| 19 | 86610451A | Tampon | 3 |
| 20 | 82914291B | Support | 1 |
| 21 | 82914281A | Support | 1 |
| 22 | 77250251A | Vis M6X10 | 1 |
