Pincez pour zoomer · touchez une pièce

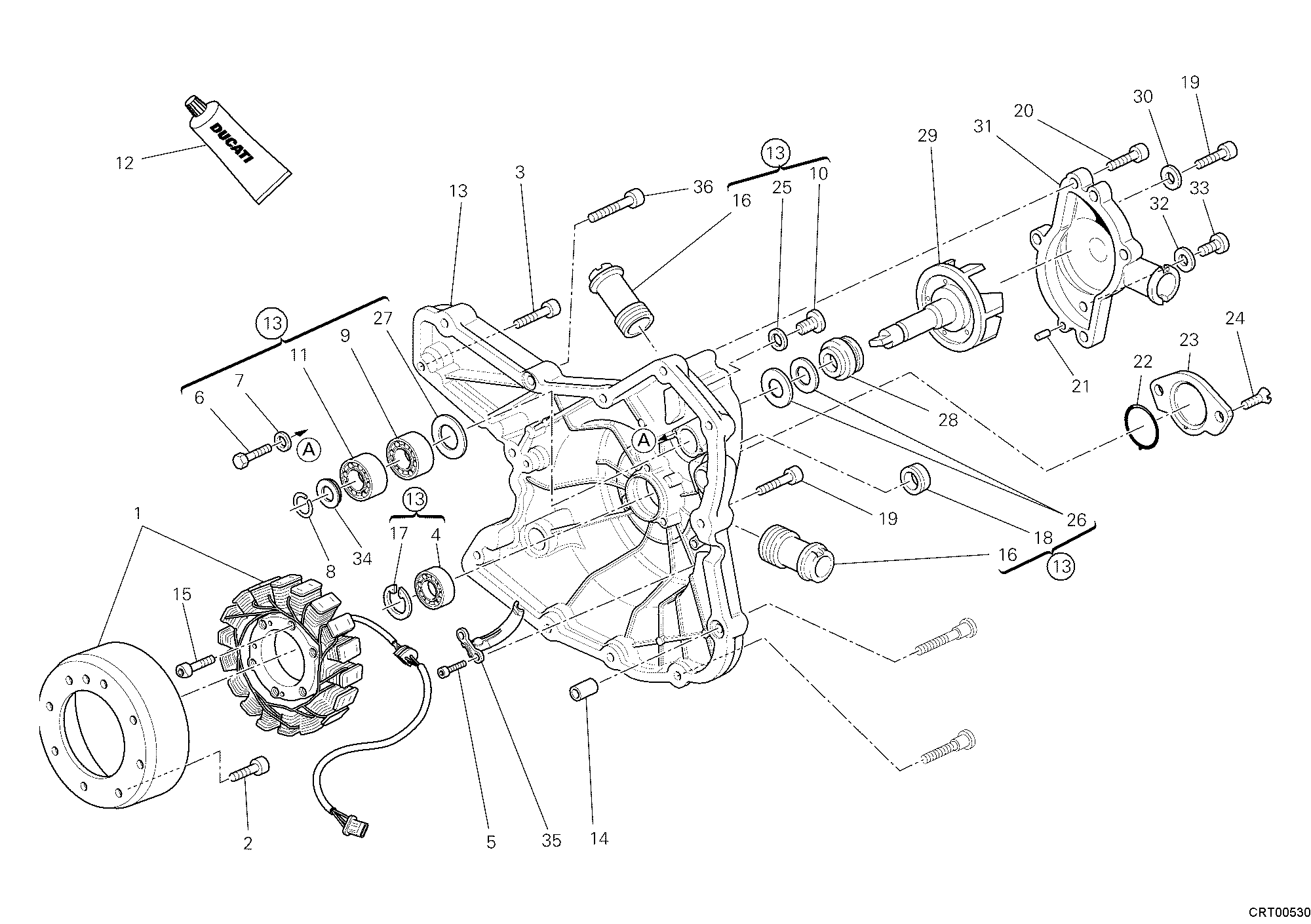

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26440611A | Alternateur "kokusan" | 1 |
| 2 | 77940751A | Vis tcce M6X25 | 8 |
| 3 | 77150673B | Vis | 2 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 77150648B | Vis tcei M6X14 | 2 |
| 6 | 77052508B | Vis te M6X16 | 2 |
| 7 | 85211721A | Rondelle 6X14.2X1.3 | 2 |
| 8 | 88450111A | Circlip | 1 |
| 9 | 70240102A | Roulement | 1 |
| 10 | 77910262A | Vis M12X1 | 1 |
| 11 | 70240091A | Roulement à billes 6000 | 1 |
| 12 | 942470014 | Colle liquide | 1 |
| 13 | 24220921AC | Couvercle alternateur noir | 1 |
| 14 | 71111601A | Goujon de référence | 2 |
| 15 | 77150718B | Vis tcei M6X30 | 3 |
| 16 | 66810014A | Goulotte pompe eau | 2 |
| 17 | 735033380 | Circlip | 1 |
| 18 | 937831524 | Bague D'Etancheite | 1 |
| 19 | 77150693B | Vis | 9 |
| 20 | 77150663B | Vis tcei M6X18 | 4 |
| 21 | 86010041A | Goujon de référence | 2 |
| 22 | 88610951A | Joint torique 32.99X2.62 | 1 |
| 23 | 24713051AF | Couvercle capteur | 1 |
| 24 | 77750493C | Vis tspei M6X14 | 2 |
| 25 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
| 26 | 93050051A | Tenue mecanique | 1 |
| 27 | 71311281B | Entretoise | 1 |
| 28 | 93050062B | Tenue mecanique | 1 |
| 29 | 25120081A | Couronne mobile pompe eau | 1 |
| 30 | 85250231A | Joint | 1 |
| 31 | 24721301AC | Couvercle pompe eau | 1 |
| 32 | 85250241A | Rondelle 10X14X1 | 1 |
| 33 | 78050012A | Bouchon filetée M10X1 | 1 |
| 34 | 85211141A | Rondelle 10X17X1.8 | 1 |
| 35 | 83012351A | Guide câble | 1 |
| 36 | 77150713B | Vis | 1 |
