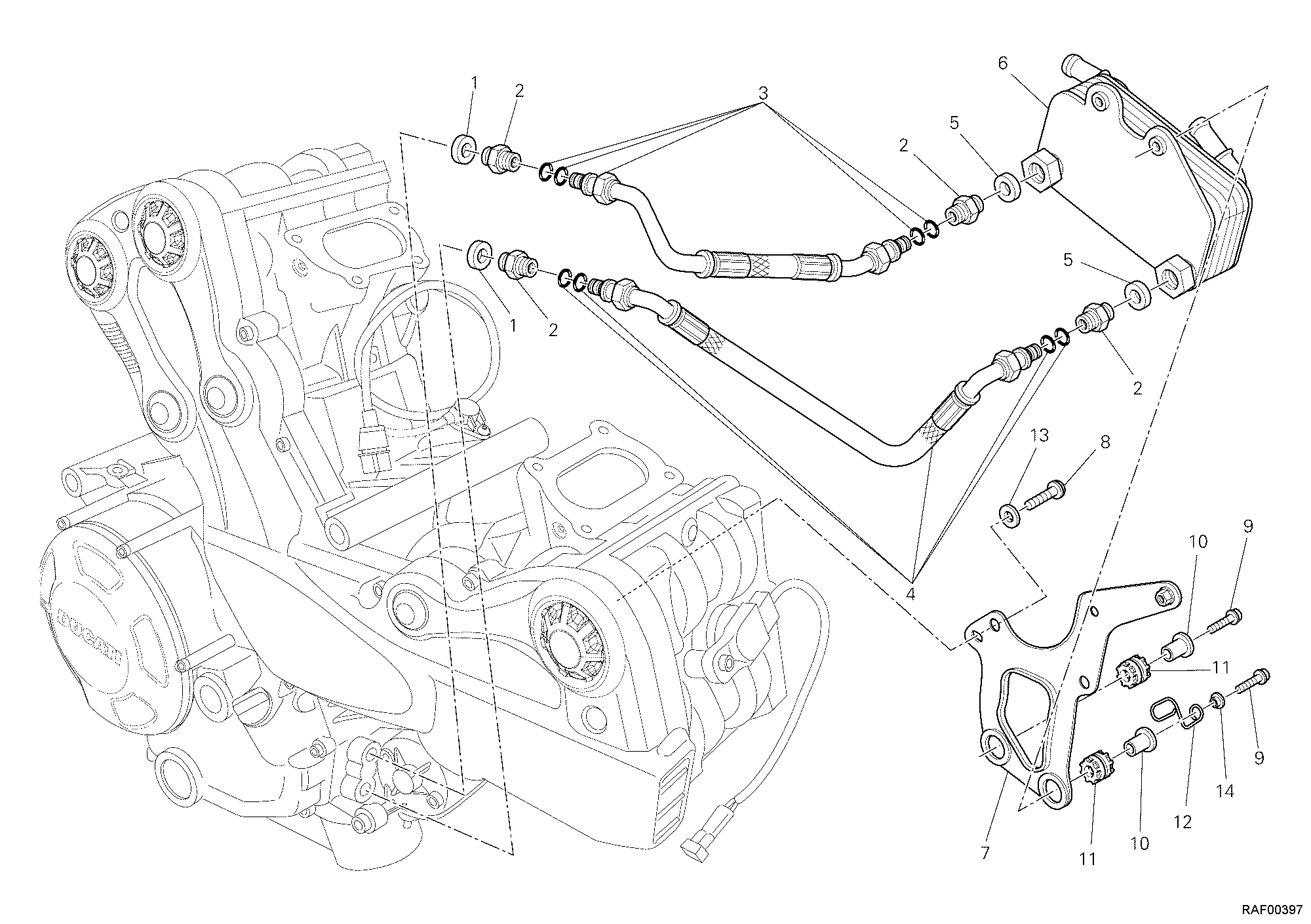

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 78710111A | Joint aluminium 14X22X2 | 2 |
| 2 | 81510221A | Raccord tuyau M14X1.5 | 4 |
| 3 | 54910901A | Tuyau de refoulement huile | 1 |
| 4 | 54910911A | Tuyau | 1 |
| 5 | 42020064A | Joint aluminium | 2 |
| 6 | 54710011A | Échangeur de chaleur | 1 |
| 7 | 83015301A | Support échangeur de chaleur | 1 |
| 8 | 77210893B | Vis | 2 |
| 9 | 77156688B | Vis tceif | 2 |
| 10 | 71610031A | Entretoise | 2 |
| 11 | 76410221A | Joint en caoutchouc Anti-Vibration | 2 |
| 12 | 88110581A | Passe-Cable | 1 |
| 13 | 85211761A | Rondelle 6.4X12.5X1.6 | 1 |
| 14 | 71614121A | Entretoise | 1 |
