Pincez pour zoomer · touchez une pièce

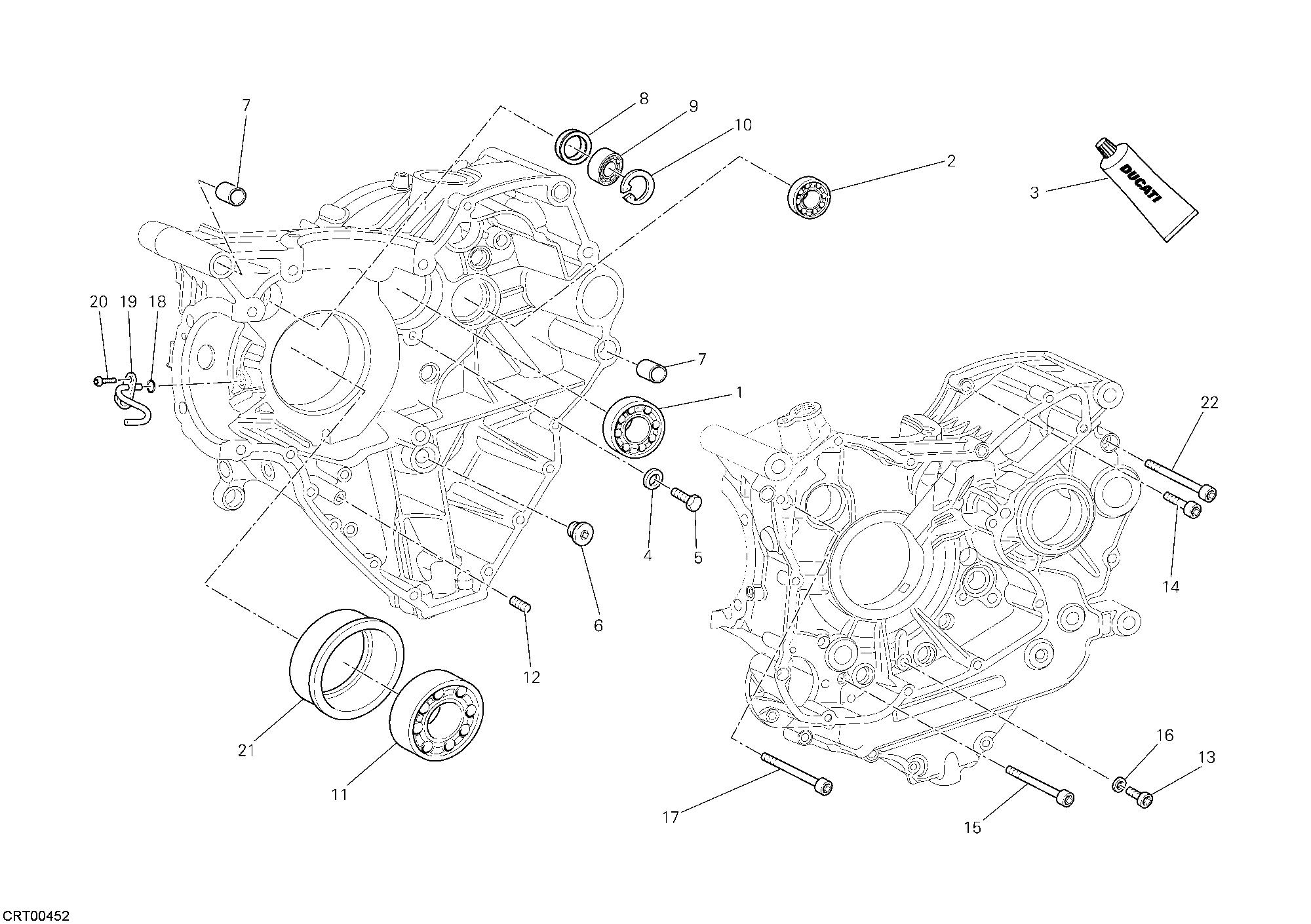

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 70250191A | Roulement 25X62X17 | 1 |
| 2 | 70240331A | Roulement 17X40X12 | 1 |
| 3 | 942470014 | Colle liquide | 1 |
| 4 | 71311401A | Entretoise | 2 |
| 5 | 77052508B | Vis te M6X16 | 2 |
| 6 | 78010721A | Bouchon By-Pass M16X1.5 | 1 |
| 7 | 71110951A | Goujon de référence | 2 |
| 8 | 93041231A | Bague étanchéité | 1 |
| 9 | 757941542 | Roulement | 1 |
| 10 | 735033380 | Circlip | 1 |
| 11 | 70240201A | Roulement | 1 |
| 12 | 77950621A | Vis sans tête filetée M10X1 | 1 |
| 13 | 77350618B | Vis tceir M6X8 | 1 |
| 14 | 77150728B | Vis tcei M6X35 | 8 |
| 15 | 77150808B | Vis tcei M6X75 | 2 |
| 16 | 85250231A | Joint | 1 |
| 17 | 77151398B | Vis tcei M8X90 | 2 |
| 18 | 88650131A | Joint torique 3.68X1.78 | 1 |
| 19 | 87511461A | Gicleur refridissement piston | 1 |
| 20 | 77510311B | Vis tbei M5X10 | 1 |
| 21 | 71011261A | Douille, roulement droit | 1 |
| 22 | 77151368B | Vis tcei M8X75 | 3 |
