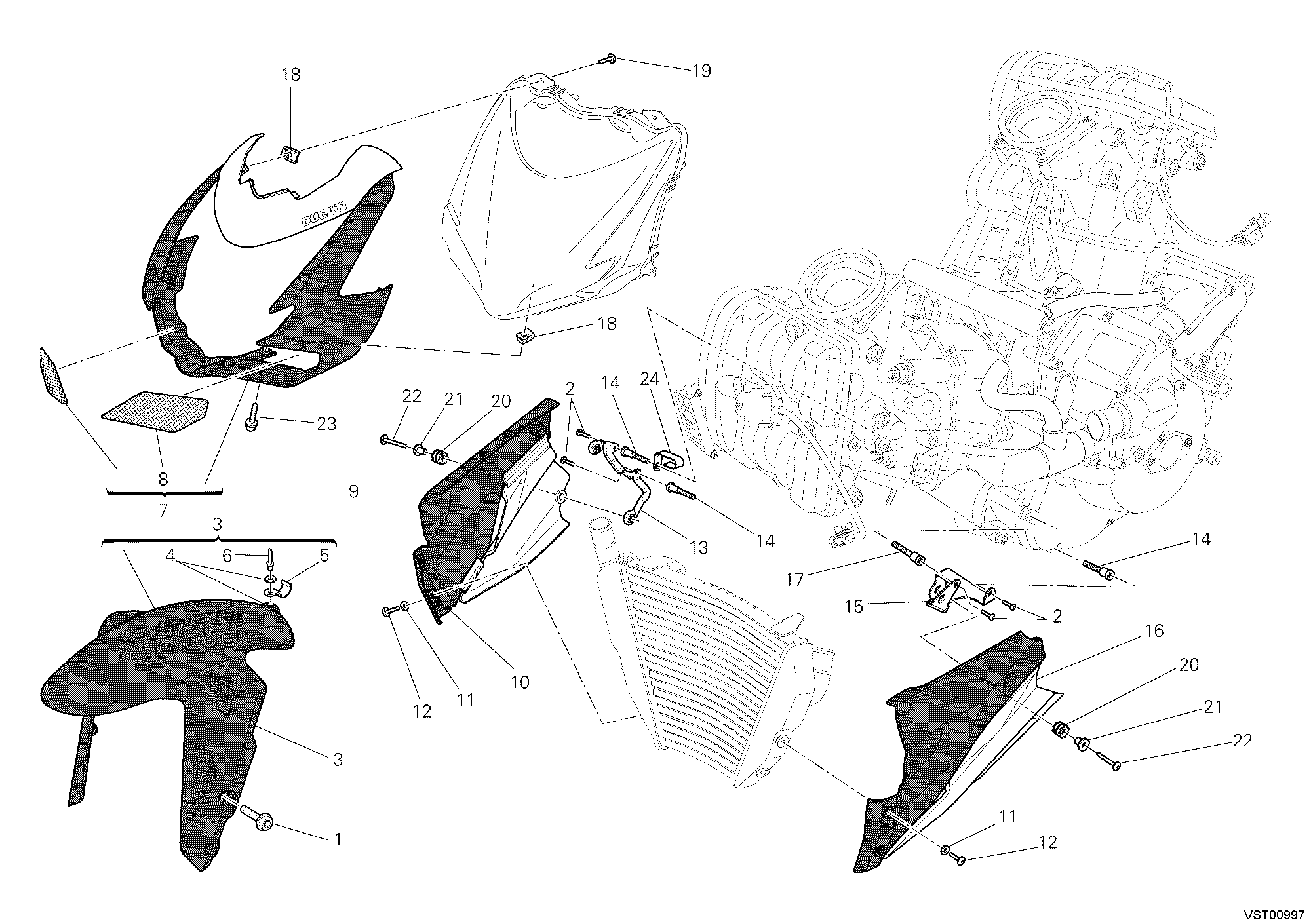

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77210893B | Vis | 4 |
| 2 | 77510511B | Vis tbei M5X10 | 4 |
| 3 | 56420791A | Garde-Boue avant | 1 |
| 4 | 85210751B | Rondelle 3.5X9X0,7 | 2 |
| 5 | 85010031A | Agrafe | 1 |
| 6 | 73640131B | Rivet arrachage | 1 |
| 7 | 48120561AA | Capot avant rouge | 1 |
| 7 | 48120561AB | Capot avant | 1 |
| 8 | 46013871A | Filet avant gauche | 1 |
| 9 | 46013861A | Filet avant droite | 1 |
| 10 | 48022811AA | Carene inférieure droite | 1 |
| 10 | 48022811AB | Carene inférieure droite | 1 |
| 11 | 85610421A | Rondelle en nylon 6X12X0,5 | 4 |
| 12 | 77211021A | Vis tbeif M6X10 | 4 |
| 13 | 82715311A | Bride carene droite | 1 |
| 14 | 77916051A | Vis special | 3 |
| 15 | 82715301A | Bride carene gauche | 1 |
| 16 | 48022801AA | Carene inférieure gauche | 1 |
| 16 | 48022801AB | Carene inférieure gauche | 1 |
| 17 | 77916181A | Vis speciale M6X30 | 1 |
| 18 | 85040471A | Fixation rapide M5 | 5 |
| 19 | 77211091A | Vis tbei M5X12 | 4 |
| 20 | 76410221A | Joint en caoutchouc Anti-Vibration | 4 |
| 21 | 71610031A | Entretoise | 4 |
| 22 | 77240463C | Vite tbeif | 4 |
| 23 | 77240263C | Vis | 1 |
| 24 | 83014941B | Collier, cordon | 1 |
