Pincez pour zoomer · touchez une pièce

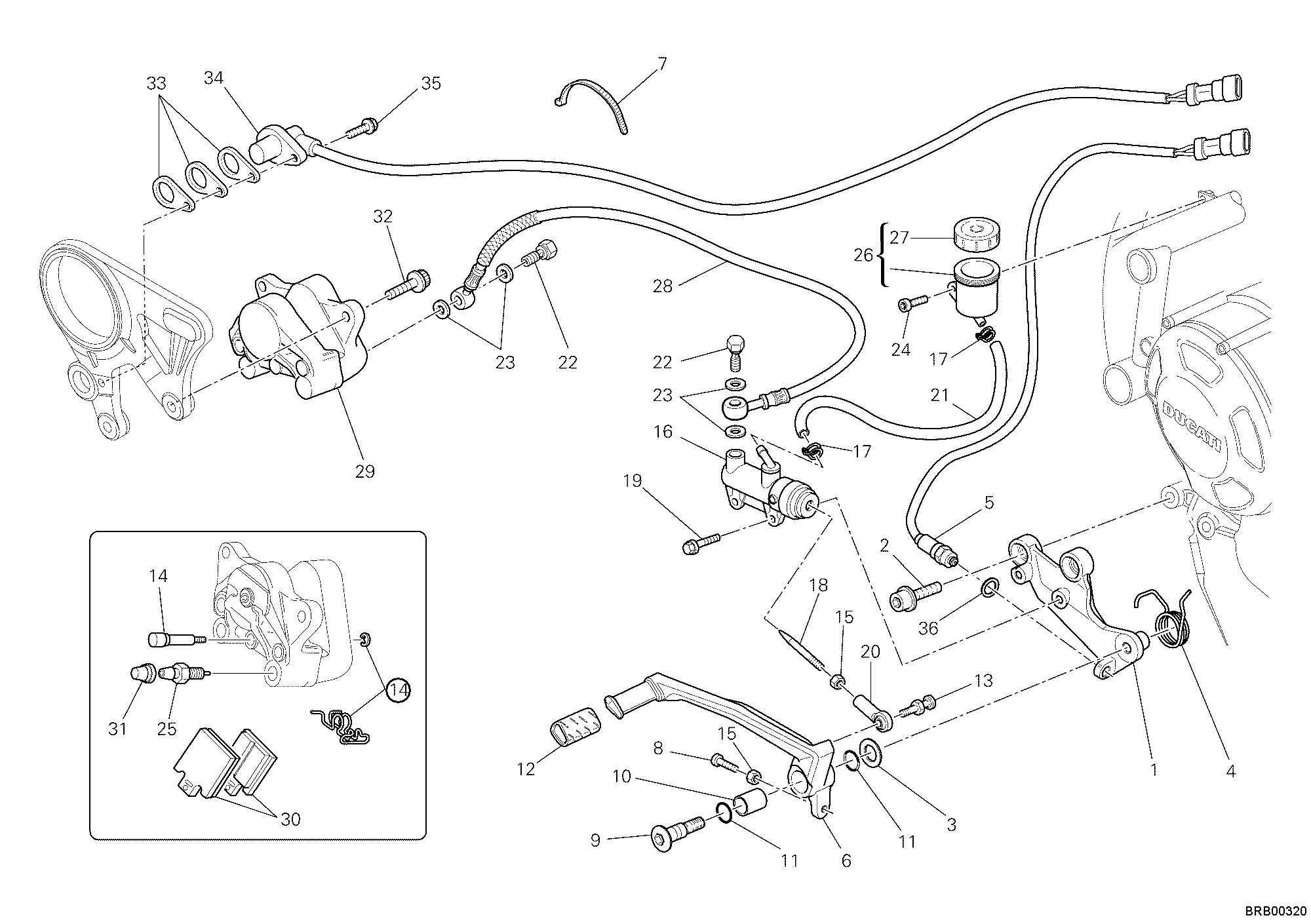

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82919841A | Support pompe frein arrière | 1 |
| 2 | 77110431A | Vis tceif M10X25 | 2 |
| 3 | 85211511A | Rondelle | 1 |
| 4 | 79912561A | Ressort | 1 |
| 5 | 53940031B | Interrupteur stop arrière | 1 |
| 6 | 45710471A | Pédale frein | 1 |
| 7 | 74140381A | Collier | 3 |
| 8 | 77912371B | Vis | 1 |
| 9 | 82111701B | Pivot | 1 |
| 10 | 71210341A | Douille | 1 |
| 11 | 88641161A | Joint torique | 2 |
| 12 | 76410112A | Couvre-Pedale | 1 |
| 13 | 82112731A | Pivot | 1 |
| 14 | 61240161A | Kit de révision de pivots | 1 |
| 15 | 74750031A | Écrou M6 | 2 |
| 16 | 62540181B | Pompe frein arrière | 1 |
| 17 | 74140431A | Collier | 2 |
| 18 | 11710441A | Tige maître cylindre | 1 |
| 19 | 77210631A | Vis tef M6X20 | 2 |
| 20 | 18410102A | Joint à rotule | 1 |
| 21 | 87711391A | Tuyau huile | 1 |
| 22 | 77913661AB | Vis fixation tuyau frein M10X1 | 2 |
| 23 | 85250241A | Rondelle 10X14X1 | 4 |
| 24 | 77350628B | Vis tceir M6X10 | 1 |
| 25 | 63140161A | Vis pour vidange étrier | 1 |
| 26 | 58540011A | Réservoir liquide freins | 1 |
| 27 | 89340051A | Capot Maitre-Cylindre | 1 |
| 28 | 61940422B | Tuyau frein arrière | 1 |
| 29 | 61140291A | Étrier frein arrière | 1 |
| 30 | 61340381A | Jeu plaquettes frein arrière | 1 |
| 31 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 32 | 77157238B | Vis tceif M8X20 | 2 |
| 33 | 71311921A | Entretoise | 3 |
| 34 | 55240373E | Capteur vitesse | 1 |
| 35 | 77156658B | Vis tceif M6X16 | 1 |
| 36 | 42020008A | Joint en cuivre 11X8.2X1 | 1 |
