Pincez pour zoomer · touchez une pièce

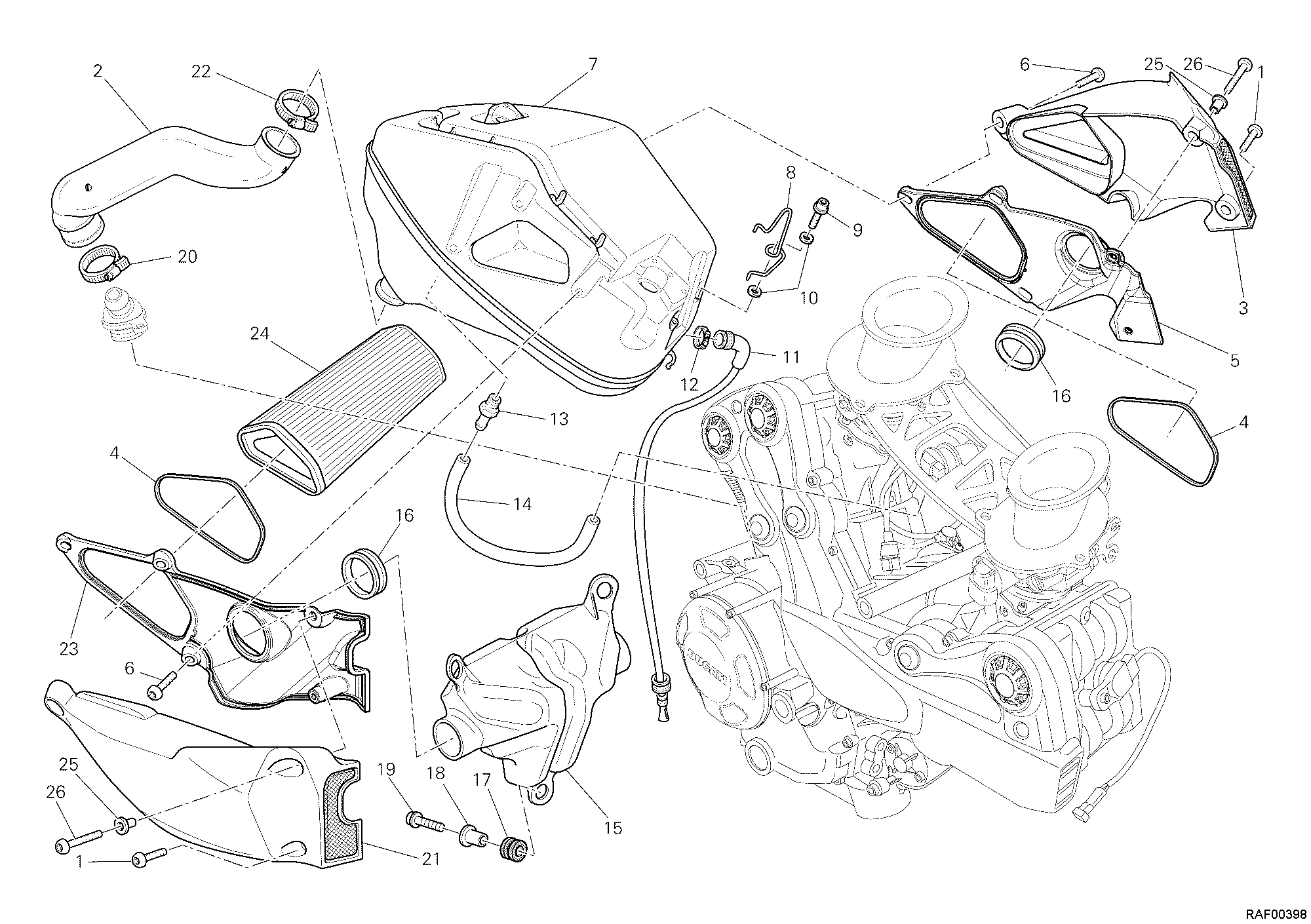

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77211091A | Vis tbei M5X12 | 2 |
| 2 | 87611022B | Tuyau drainage | 1 |
| 3 | 48420751B | Convoyeur D'Air externe gauche | 1 |
| 4 | 78810981A | Joint canalisation air | 2 |
| 5 | 48410771B | Convoyeur D'Air interne gauche | 1 |
| 6 | 77210422A | Vis | 6 |
| 7 | 44211393B | Boîte filtre à air | 1 |
| 8 | 75810361A | Passe-Cable | 1 |
| 9 | 77310051A | Vis tceir M4X10 | 1 |
| 10 | 85240211A | Rondelle 4.7X10X1 | 2 |
| 11 | 87720061B | Tuyau drainage | 1 |
| 12 | 74140631A | Collier | 1 |
| 13 | 81413111A | Prise pression | 1 |
| 14 | 93410101A | Tuyau air | 1 |
| 15 | 44211841A | Resonateur | 1 |
| 16 | 79110671A | Joint | 2 |
| 17 | 76410901A | Caoutchouc | 3 |
| 18 | 71611431A | Entretoise 5.5X10X16 | 3 |
| 19 | 77112261A | Vis tceif M5X18 | 3 |
| 20 | 74141861A | Collier 20-32 mm | 1 |
| 21 | 48420761B | Convoyeur D'Air externe droit | 1 |
| 22 | 74141651A | Collier | 1 |
| 23 | 48410781B | Convoyeur D'Air interne droit | 1 |
| 24 | 42610201A | Filtre à air | 1 |
| 25 | 71614071A | Entretoise 5.2X8.4X2 | 2 |
| 26 | 77210861B | Vis tbei M5X18 | 2 |
