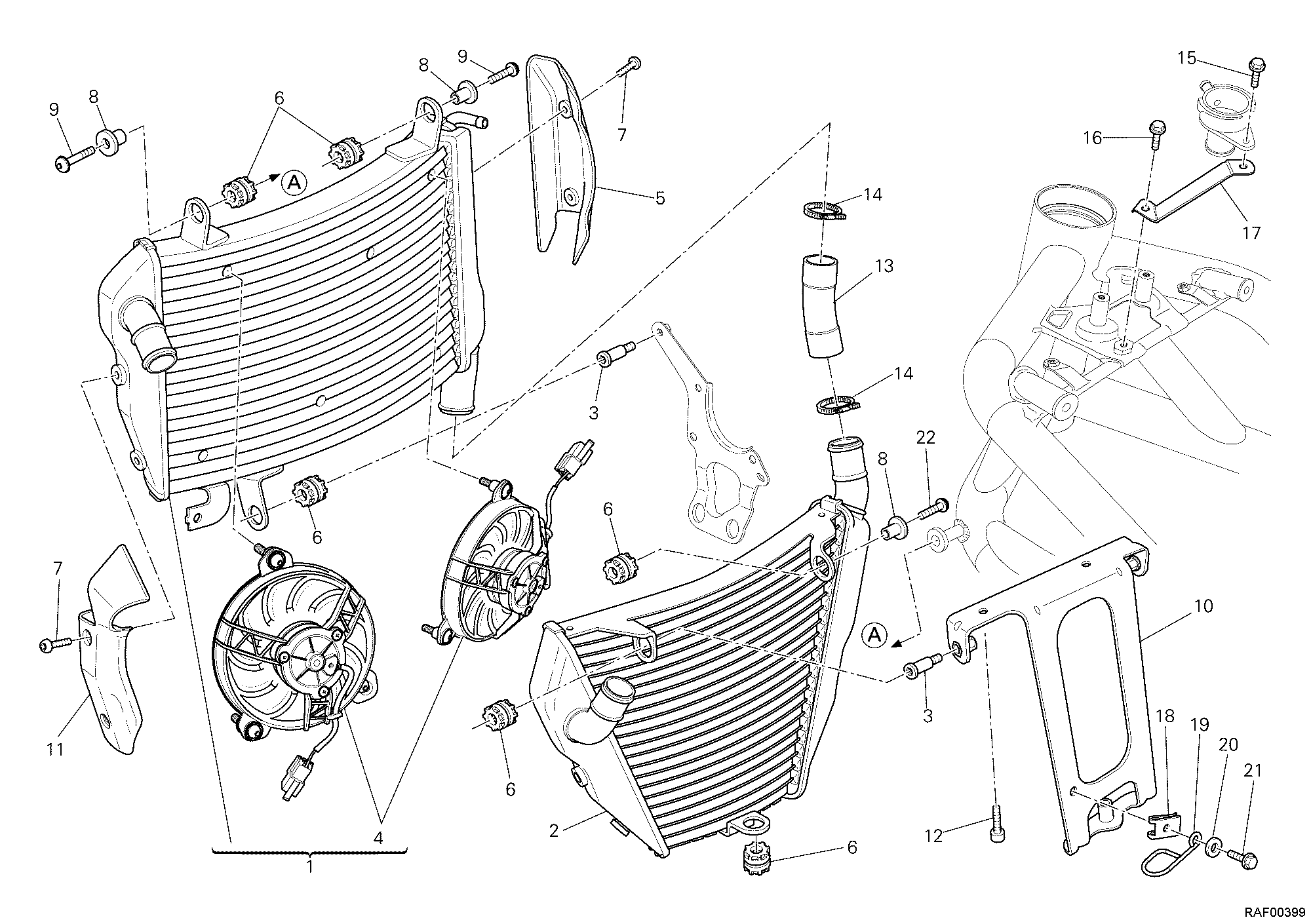

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840831A | Radiateur eau supérieur | 1 |
| 2 | 54840841A | Radiateur eau inférieur | 1 |
| 3 | 77912021C | Vis special | 1 |
| 4 | 55040201A | Electro-Ventilateur | 2 |
| 5 | 46013661AB | Protection radiateur droite noire | 1 |
| 6 | 76410241A | Joint en caoutchouc Anti-Vibration | 6 |
| 7 | 77510541A | Vis tbei M6X10 | 4 |
| 8 | 71614191A | Entretoise | 3 |
| 9 | 77240463C | Vite tbeif | 2 |
| 10 | 82927661A | Support radiateur inférieur | 1 |
| 11 | 46013671AB | Protection radiateur gauche noire | 1 |
| 12 | 77150648B | Vis tcei M6X14 | 2 |
| 13 | 80011702A | Tuyau radiateur | 1 |
| 14 | 74141901A | Collier 20-35 mm | 2 |
| 15 | 77210471B | Vis tef M5X12 | 1 |
| 16 | 77210591A | Vis tef M6X10 | 1 |
| 17 | 68410731A | Équerre, gaulotte radiateur | 1 |
| 18 | 85040381A | Fixation rapide | 1 |
| 19 | 88110231A | Bague | 1 |
| 20 | 85250271A | Rondelle 6.2X12X1 | 1 |
| 21 | 77210611A | Vis tef M6X14 | 1 |
| 22 | 77240483C | Vis | 1 |
