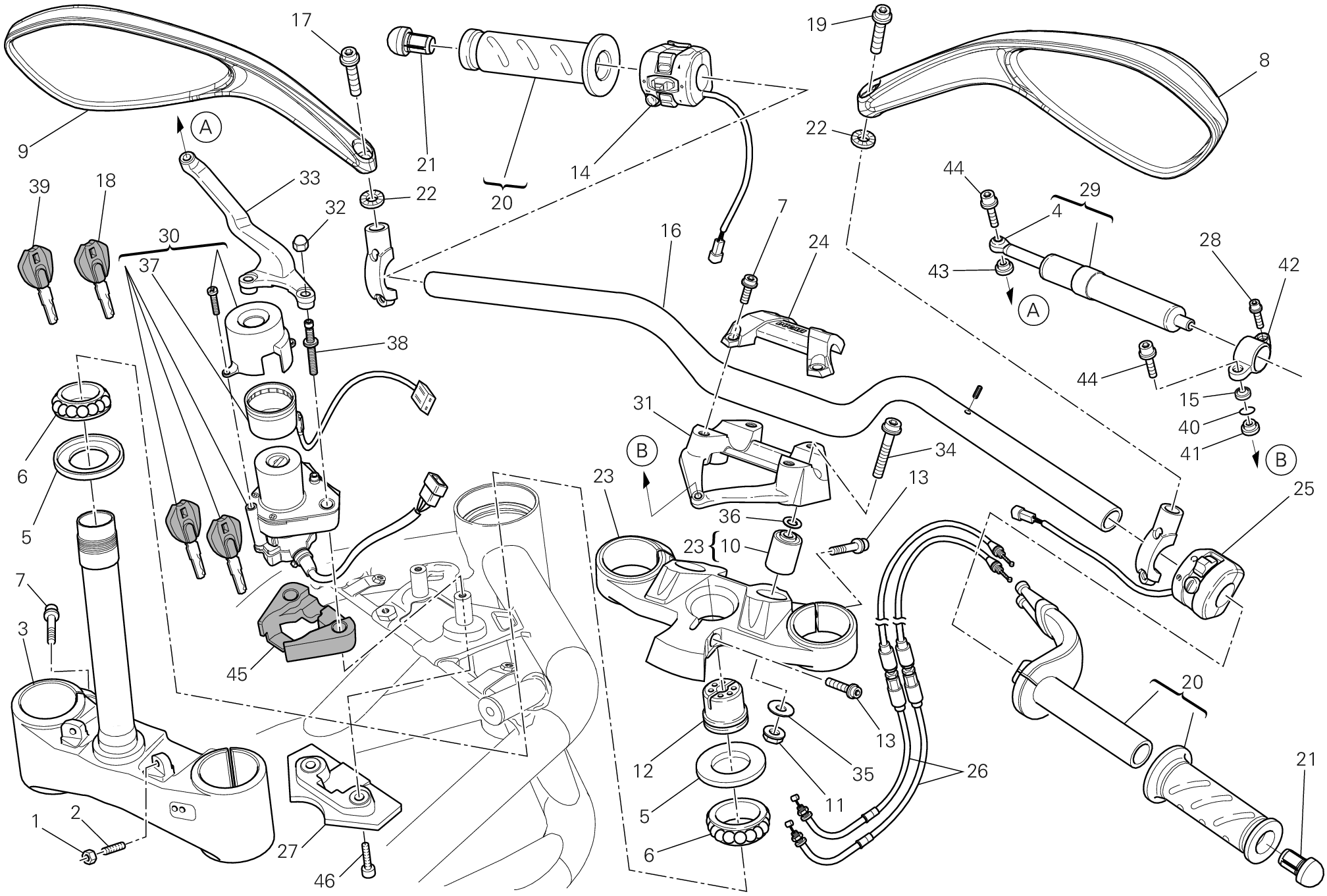

Guidon - Streetfighter S 2013

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	74750031A	Écrou M6	2
2	77912981A	Vis special	2
3	34220571A	Socle de direction avec pivot	1
4	84820021A	Joint à rotule amortisseur direction	1
5	93010041B	Bague étanchéité	2
6	70241231A	Roulements direction ntn Sf07A17P	2
7	77157258B	Vis tceif M8X25	10
8	52340221B	Miroir droit	1
9	52340231B	Miroir gauche	1
10	70010541A	Caoutchouc	2
11	74840241AB	Écrou M10X1.25	2
12	70310131A	Écrou supérieur tête direction	1
13	77157278B	Vis tceif M8X30	3
14	65110112C	Commutateur gauche	1
15	84840011A	Joint à rotule	1
16	36011362AA	Guidon	1
17	77113851A	Vis tceif M8X35	1
18	59840291A	Clé vierge sans transpondeur	1
19	77116651A	Vis tceif M8X35	1
20	65420161A	Contrôle gaz	1
21	87210581A	Masse antivibratile guidon	2
22	85140061A	Rondelle elastique 8 mm	2
23	34120712AA	Tête de direction	1
24	36011022A	Cavalier unique supérieur	1
25	65010092I	Commutateur droit	1
26	65620971A	Cable	1
27	70010631A	Antivibration	1
28	77110391A	Vis tceif M6X16	1
29	36420091A	Amortisseur de direction	1
30	65240211A	Commutateur À clé	1
31	36011002A	Cavalier guidon, inférieur	1
32	74940021A	Écrou autobloquant M6	2
33	83015271A	Support	1
34	77159408B	Vis tceif M10X1.25X65	2
35	85210491B	Rondelle 10,5X28X1.5	2
36	85250401A	Rondelle 10,5X18X1.6	2
37	51840051B	Antenne immobilizer	1
38	77915911A	Vis special	2
39	59840341A	Clé avec transpondeur	1
40	88650141A	Joint torique	1
41	71312101A	Entretoise	1
42	80811181A	Crampon amortisseur direction	1
43	71614121A	Entretoise	1
44	77110461A	Vis tceif M6X22	2
45	86611161A	Antivibration	1
46	77310021A	Vis tceir M6X25	2
