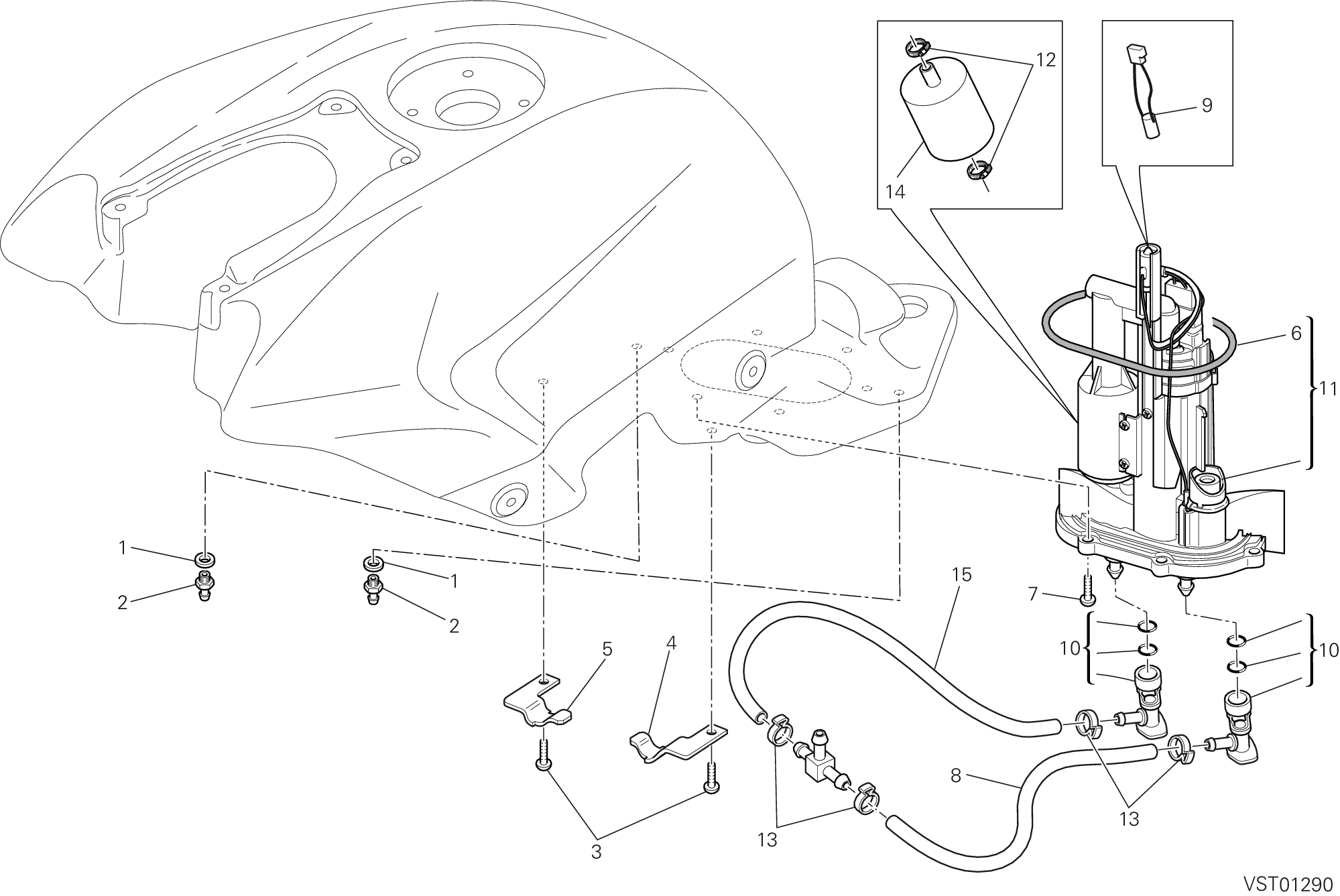

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 88610131A | Joint | 2 |
| 2 | 81411791A | Raccord tuyau | 2 |
| 3 | 77510511A | Vis tbei M5X10 | 2 |
| 4 | 83015551A | Plaquette gauche | 1 |
| 5 | 83015541A | Plaquette droite | 1 |
| 6 | 88650481A | Joint torique 88.27X5.34 | 1 |
| 7 | 77156418B | Vis tceif M5X16 | 6 |
| 8 | 59013601A | Tuyau carburant | 1 |
| 9 | 55240482A | Thermistor | 1 |
| 10 | 81440101A | Raccord rapide | 2 |
| 11 | 16023991A | Pompe à carburant | 1 |
| 12 | 69923451A | Jeu collier | 1 |
| 13 | 28740241B | Collier click 16.8mm | 4 |
| 14 | 42540151A | Filtre carburant | 1 |
| 15 | 59013621A | Tuyau | 1 |
