Pincez pour zoomer · touchez une pièce

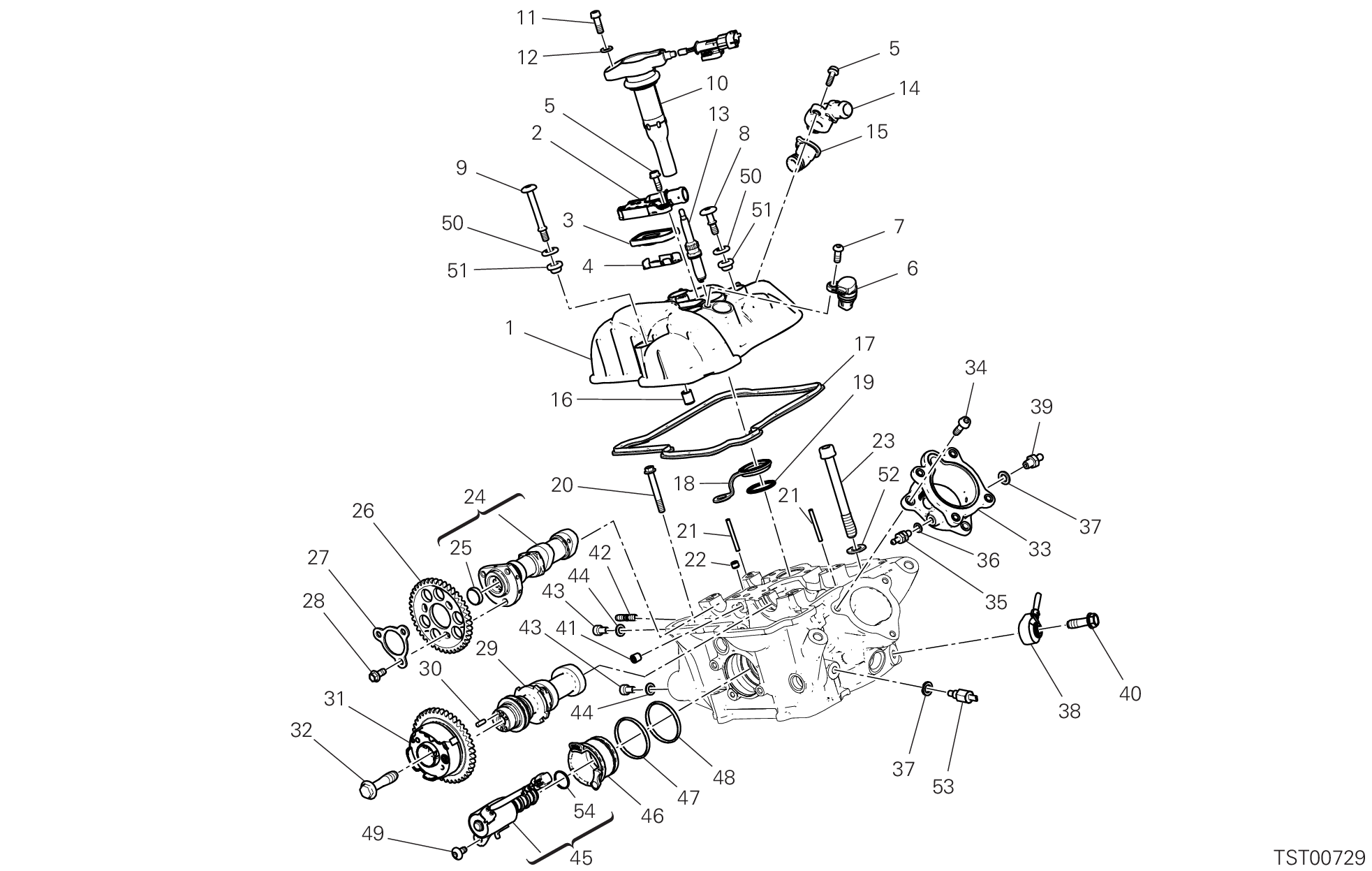

54 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24717002CD | Couvercle soupapes verticale | 1 |
| 2 | 24717972A | Couvercle | 1 |
| 3 | 81140012B | Soupape | 1 |
| 4 | 82716351A | Tole | 1 |
| 5 | 77210623B | Vis | 3 |
| 6 | 55243341A | Capteur | 1 |
| 7 | 77550218CJ | Vis cote alternateur M6X16 | 1 |
| 8 | 7791A751B | Vis special | 4 |
| 9 | 77919271A | Vis special | 1 |
| 10 | 38010261A | Bobine D'Allumage | 1 |
| 11 | 77110401B | Vis | 1 |
| 12 | 85212641A | Rondelle 6,4X12,5X1,6 | 1 |
| 13 | 67040581B | Bougie | 1 |
| 14 | 81418011A | Raccord evacuation Blow-By | 1 |
| 15 | 81418171BA | Raccord cote alternateur | 1 |
| 16 | 71111601A | Goujon de référence | 1 |
| 17 | 78811971A | Joint coulasse cote alternateur | 1 |
| 18 | 78812031B | Joint bougie | 1 |
| 19 | 88640881A | Joint torique 26.64X2.62 | 1 |
| 20 | 77253387C | Vis | 2 |
| 21 | 86050621A | Rouleau | 2 |
| 22 | 86010151B | Goupille | 1 |
| 23 | 7791A621B | Vis tceif | 4 |
| 24 | 14826622B | 2004 Rear exhaust camshaft assy | 1 |
| 25 | 87310051A | Bouchon 18 mm | 1 |
| 26 | 17112801A | Timing chain driven wheel Z42-T123-2004 | 1 |
| 27 | 85611621A | Plaquette | 1 |
| 28 | 77253280Z | Vis | 3 |
| 29 | 14816611A | Camshaft intake hor. 2004 | 1 |
| 30 | 86050131A | Goupille | 1 |
| 31 | 17740071E | Cam ph. intake rear 52° Evo seal | 1 |
| 32 | 7791D671A | Vis special | 1 |
| 33 | 14010981A | Raccord D'Admission | 1 |
| 34 | 77140677CA | Vis tceif M6X20 | 3 |
| 35 | 81411111D | Raccord | 1 |
| 36 | 85250231A | Joint | 1 |
| 37 | 85212971A | Joint en cuivre | 2 |
| 38 | 55243181A | Capteur | 1 |
| 39 | 81416941A | Raccord | 1 |
| 40 | 77251324CH | Vis | 1 |
| 41 | 78010871B | Bouchon | 2 |
| 42 | 76640191A | Goujon M6X16 | 3 |
| 43 | 77150624B | Vis | 2 |
| 44 | 85240261A | Rosette | 2 |
| 45 | 45040033D | Soupape | 1 |
| 46 | 4601R121A | Manchon | 1 |
| 47 | 88650921A | Joint torique | 1 |
| 48 | 88640341A | Joint torique 37.77X2.62 | 1 |
| 49 | 77253278CA | Vis | 1 |
| 50 | 85611551A | Rosette | 5 |
| 51 | 76412121A | Joint en caoutchouc Anti-Vibration | 5 |
| 52 | 85651691B | Rosette | 4 |
| 53 | 55241452A | Capteur température | 1 |
| 54 | 88643961A | Joint torique | 1 |
