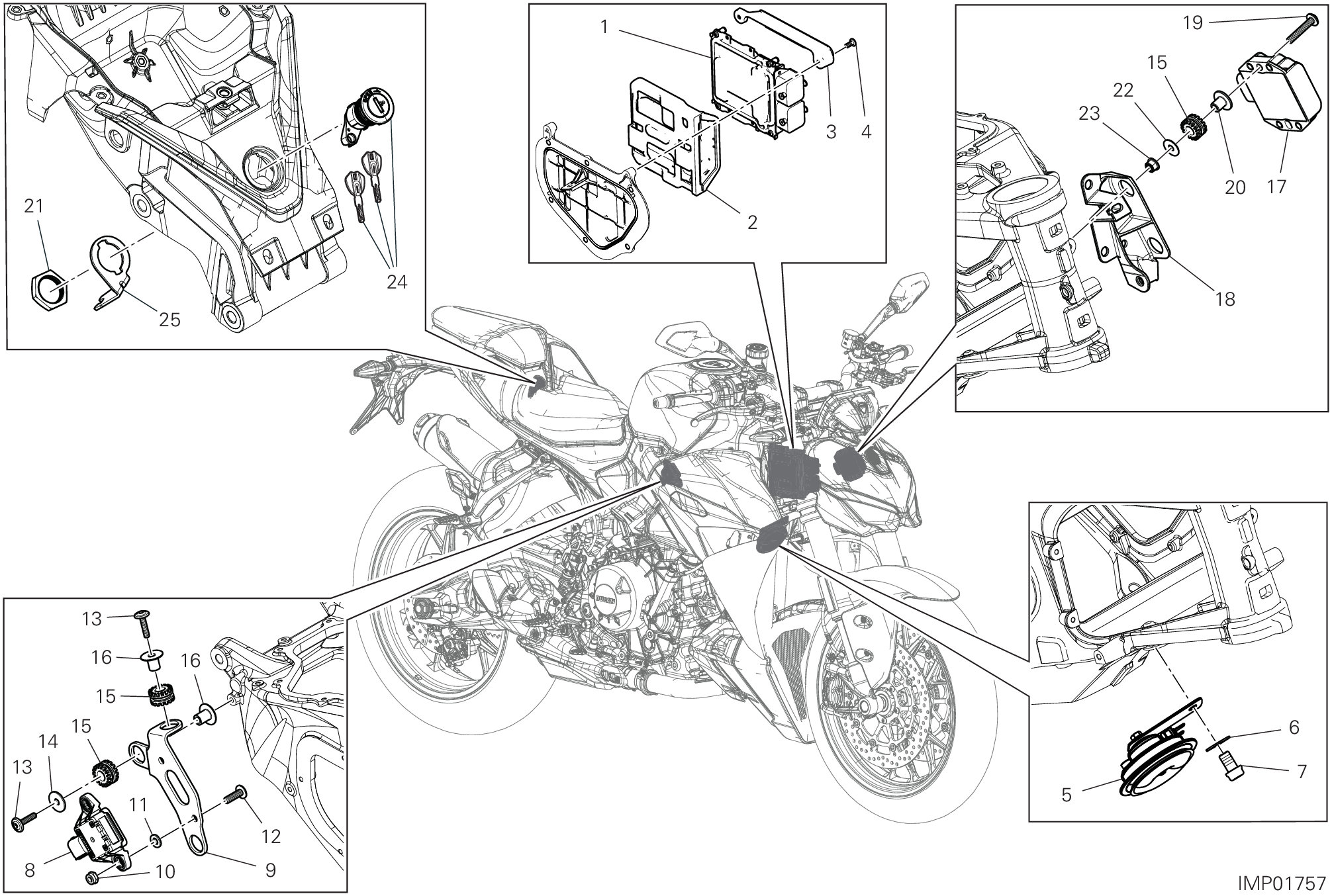

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 93640111AA | Centrale contrôle moteur | 1 |
| 1 | 93640111AC | Centrale contrôle moteur | 1 |
| 1 | 93640111AE | Centrale contrôle moteur | 1 |
| 1 | 93640111AH | Centrale contrôle moteur | 1 |
| 1 | 93640111AM | Centrale contrôle moteur | 1 |
| 1 | 93640111AN | Centrale contrôle moteur | 1 |
| 1 | 93640121AA | Centrale injection bridee 35 kw | 1 |
| 2 | 86614101A | Support | 1 |
| 3 | 8301R111A | Support centrale cdi | 1 |
| 4 | 77440171A | Vis taraud | 2 |
| 5 | 51610053D | Klaxon | 1 |
| 6 | 85210532A | Rondelle 8.2X20X1 | 1 |
| 7 | 77157203B | Vis tceif M8X14 8,8 | 1 |
| 8 | 38540093B | Piattaforma inerziale | 1 |
| 9 | 8301P401AA | Support centrale cdi | 1 |
| 10 | 74940041A | Écrou autobloquant M6 | 2 |
| 11 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 12 | 77240443C | Vis | 2 |
| 13 | 77214061AA | Vis special tcei M5X22 | 3 |
| 14 | 85211671B | Rondelle | 2 |
| 15 | 76410241A | Joint en caoutchouc Anti-Vibration | 5 |
| 16 | 71616721AA | Entretoise | 3 |
| 17 | 54040391A | Régulateur de tension | 1 |
| 18 | 8301R082A | Equerre | 1 |
| 19 | 77244403BA | Vis | 2 |
| 20 | 71614091A | Entretoise 6.25X10X11.5 | 2 |
| 21 | 75011551A | Écrou M22X1.5 | 1 |
| 22 | 85250091A | Rondelle 6.4X18X1 | 2 |
| 23 | 74941113B | Écrou M6 | 2 |
| 24 | 59822941A | Seat lock 2012 + key without transponder | 1 |
| 25 | 8271P691AA | Plaquette serrure | 1 |
