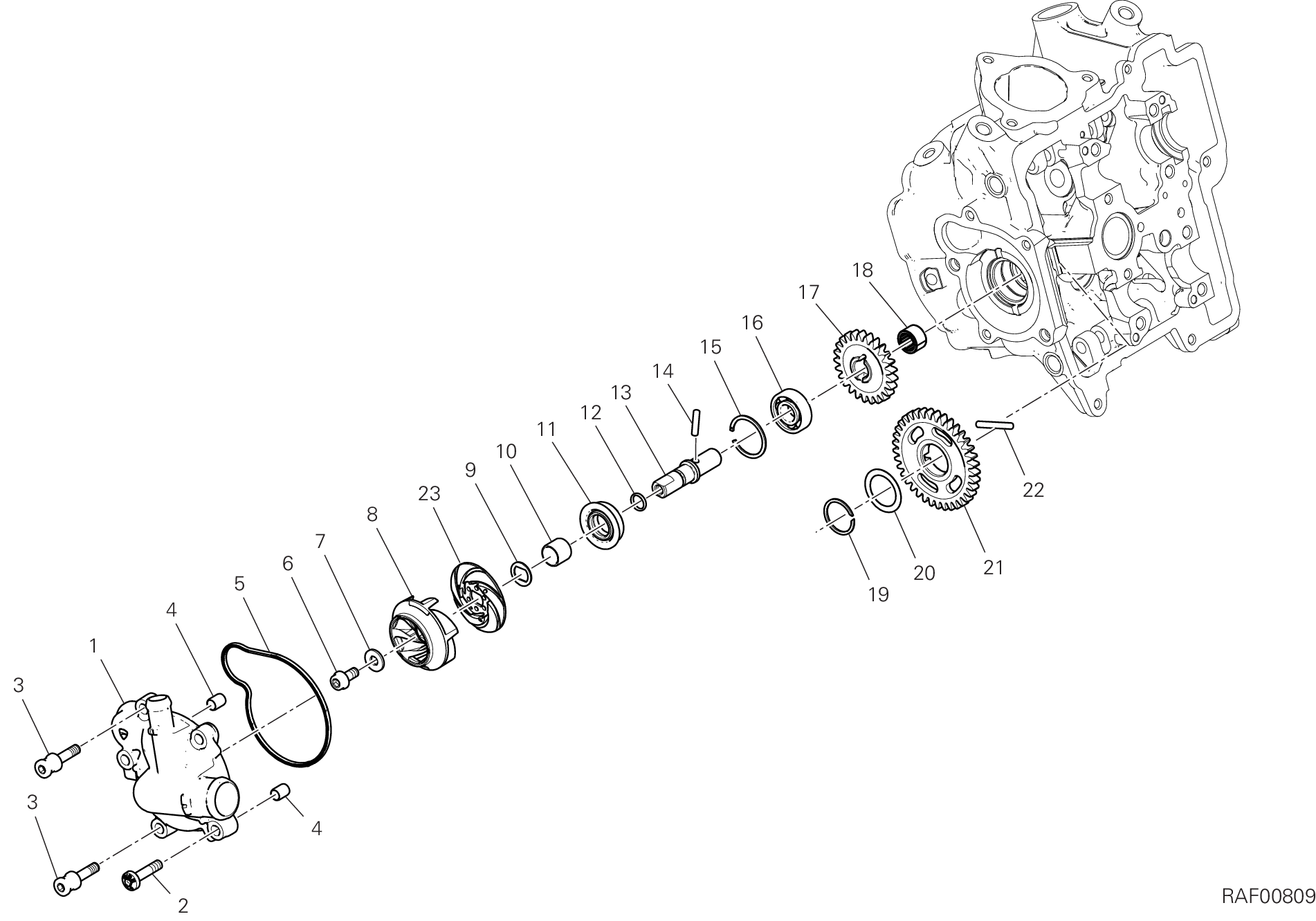

Pincez pour zoomer · touchez une pièce
23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24717221BB | Couvercle pompe eau | 1 |
| 2 | 77942002A | Vis | 2 |
| 3 | 7791D581A | Vis special | 3 |
| 4 | 7111E551A | Douille de ref. | 2 |
| 5 | 78812022A | Joint | 1 |
| 6 | 77140648CA | Vis | 1 |
| 7 | 85214821B | Rondelle | 1 |
| 8 | 25110281A | Couronne mobile pompe eau | 1 |
| 9 | 85611861B | Rondelle, speciale | 1 |
| 10 | 71118011A | Douille D'Étanchéité pompe H2O | 1 |
| 11 | 93042741A | Joint corps pompe eau | 1 |
| 12 | 88650861A | Joint torique | 1 |
| 13 | 14711511A | Coolant pump shaft 2004 | 1 |
| 14 | 70450101B | Rouleau | 1 |
| 15 | 88450291A | Bague elastique arrêt | 1 |
| 16 | 70242371A | Roulement | 1 |
| 17 | 17411931A | Water pump driven gear Z25 | 1 |
| 18 | 70140111B | Roulement à aiguilles | 1 |
| 19 | 88441031A | Anneau arrêt | 1 |
| 20 | 85250941A | Rondelle butée | 1 |
| 21 | 17411921A | Engrenage pompe | 1 |
| 22 | 70450151A | Rouleau | 1 |
| 23 | 25110291A | Disque | 1 |
