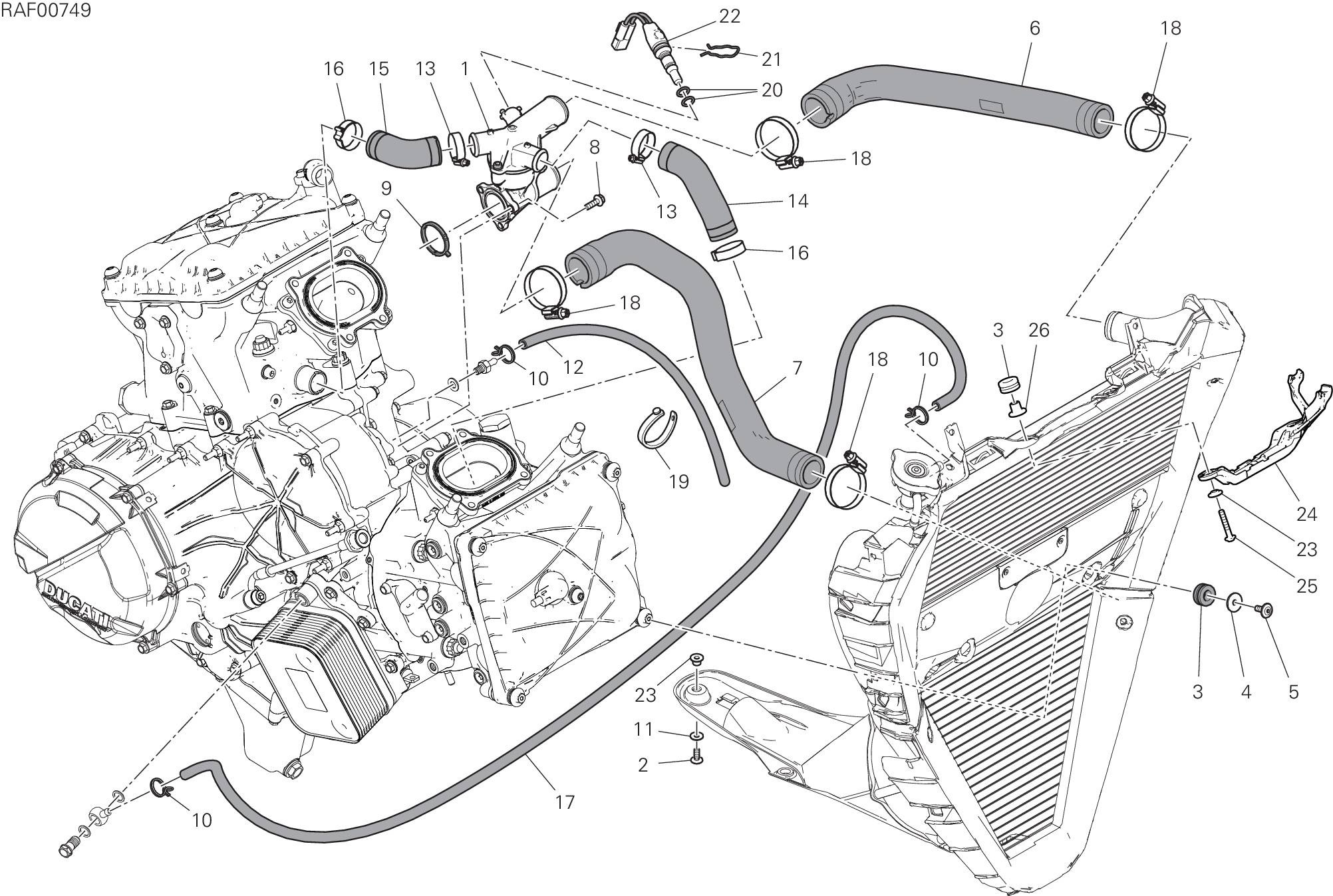

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 55320122A | Gicleur ensemble | 1 |
| 2 | 77244203B | Vis | 1 |
| 3 | 76410901A | Caoutchouc | 4 |
| 4 | 71614431AA | Entretoise | 2 |
| 5 | 77244033C | Vis | 2 |
| 6 | 80012111A | Manchon radiateur thermostat supérieur | 1 |
| 7 | 80012131A | Manchon radiateur thermostat inférieur | 1 |
| 8 | 77210623B | Vis | 3 |
| 9 | 78811201A | Joint | 1 |
| 10 | 74140431A | Collier | 3 |
| 11 | 85213741AA | Rosette | 1 |
| 12 | 93410291A | Tuyau | 1 |
| 13 | 74141861A | Collier 20-32 mm | 2 |
| 14 | 80012051A | Manchon thermostat tête horizontal | 1 |
| 15 | 80012061A | Manchon thermostat tête vertical | 1 |
| 16 | 74141811A | Collier 16-27 mm | 2 |
| 17 | 93410174A | Tuyau | 1 |
| 18 | 74141881A | Collier 23-35 mm | 4 |
| 19 | 74110131A | Collier caoutchouc 82Mm | 1 |
| 20 | 88641981A | Bague D'Etancheite | 2 |
| 21 | 79915581A | Ressort | 1 |
| 22 | 55242631A | Capteur température D'Eau moteur | 1 |
| 23 | 71614071A | Entretoise 5.2X8.4X2 | 3 |
| 24 | 75811851A | Passe-Cable | 1 |
| 25 | 77244253C | Vis | 2 |
| 26 | 71614342AA | Entretoise | 2 |
