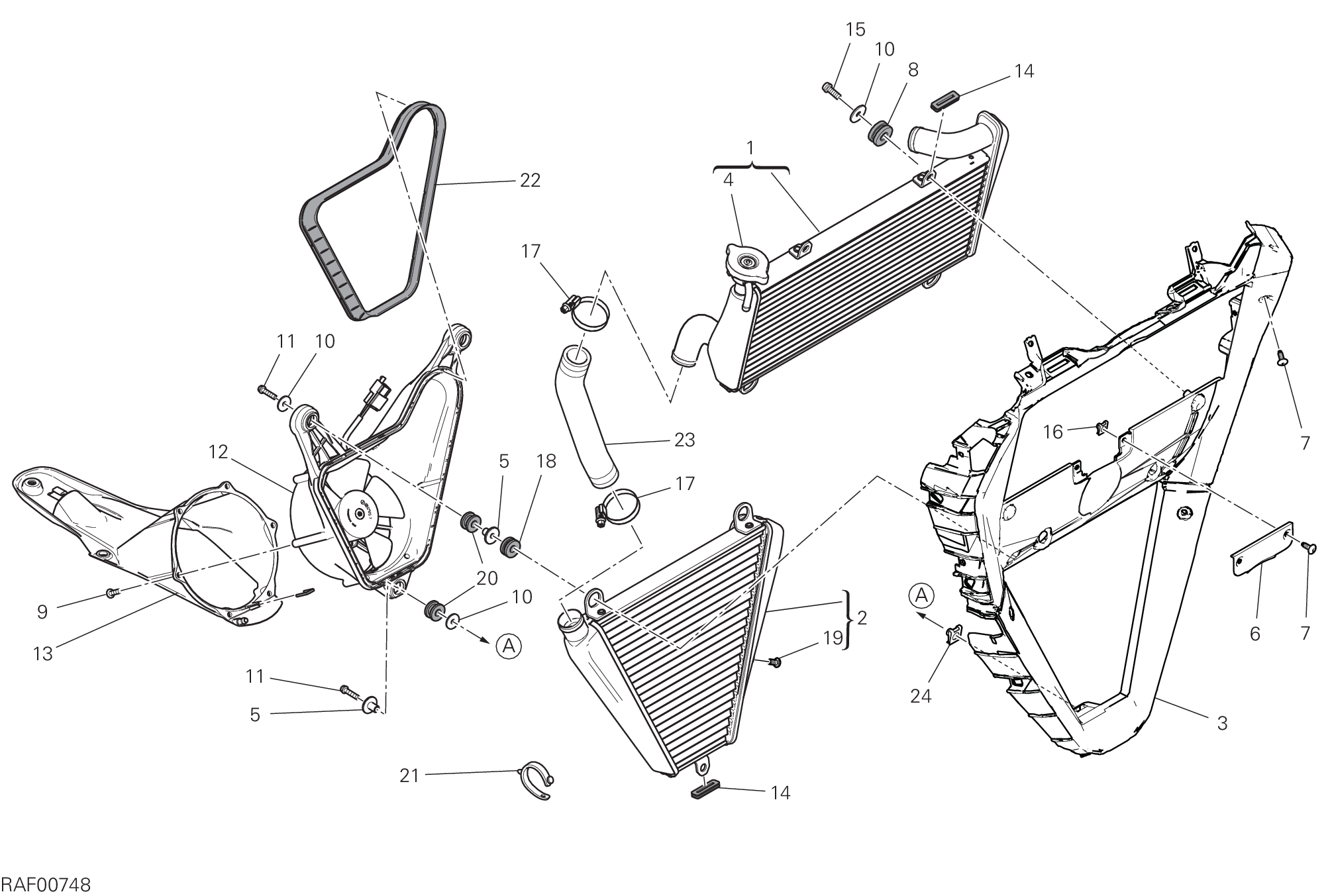

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54841201A | Radiateur D'Eau | 1 |
| 2 | 54841211A | Radiateur eau inférieur | 1 |
| 3 | 48412802A | Support radiateur eau | 1 |
| 4 | 87240881A | Bouchon radiateur | 1 |
| 5 | 71614331AA | Entretoise | 5 |
| 6 | 24714291A | Carter | 1 |
| 7 | 77211091C | Vis special | 6 |
| 8 | 76411501A | Caoutchouc | 2 |
| 9 | 77440203C | Vis | 6 |
| 10 | 85250071A | Rondelle | 6 |
| 11 | 77156443B | Vis | 3 |
| 12 | 8292A342A | Estrattore (ensemble) | 1 |
| 13 | 8291A352B | Estrattore (arrière) | 1 |
| 14 | 76411411B | Caoutchouc | 3 |
| 15 | 77156408B | Vis tceif M5X14 | 4 |
| 16 | 85041951AA | Fixation rapide | 2 |
| 17 | 74141851A | Collier 25-40 mm | 2 |
| 18 | 76410901A | Caoutchouc | 2 |
| 19 | 77244033C | Vis | 1 |
| 20 | 76411491A | Caoutchouc | 3 |
| 21 | 74110551A | Collier caoutchouc 39Mm | 1 |
| 22 | 79110831A | Joint | 1 |
| 23 | 80012121A | Manchon radiateur radiateur | 1 |
| 24 | 85044691A | Fixation rapide | 1 |
