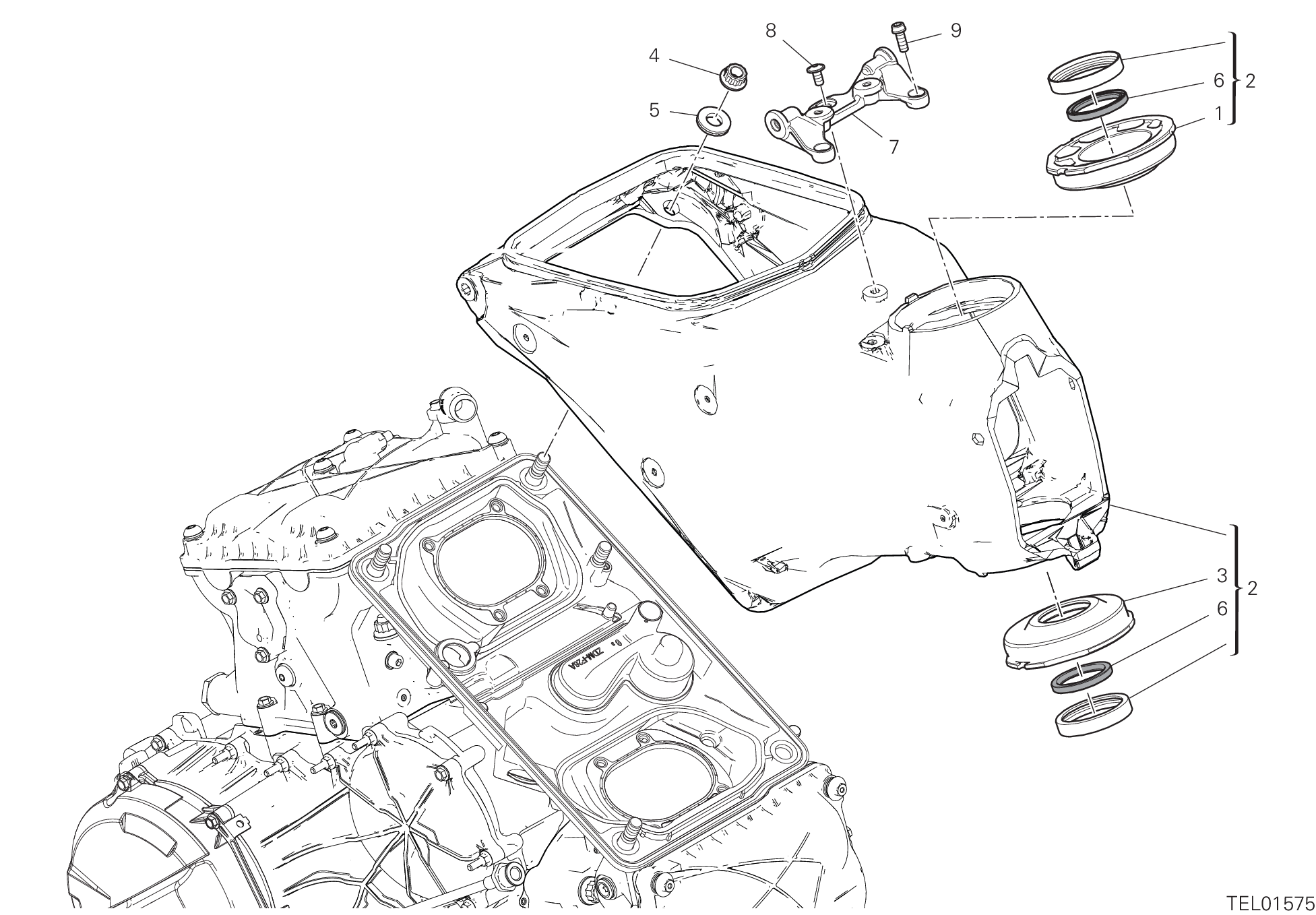

9 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 75610552AA | Douille supérieur | 1 |
| 2 | 47028371AA | Cadre | 1 |
| 3 | 75610562AA | Douille inférieur | 1 |
| 4 | 74810461A | Écrou à embase M10X1 | 4 |
| 5 | 85540031A | Rondelle elastique | 4 |
| 6 | 93041911A | Pare-Poussiere | 2 |
| 7 | 83016471AA | Equerre | 1 |
| 8 | 77240408C | Vis | 1 |
| 9 | 77156658B | Vis tceif M6X16 | 2 |
