Pincez pour zoomer · touchez une pièce

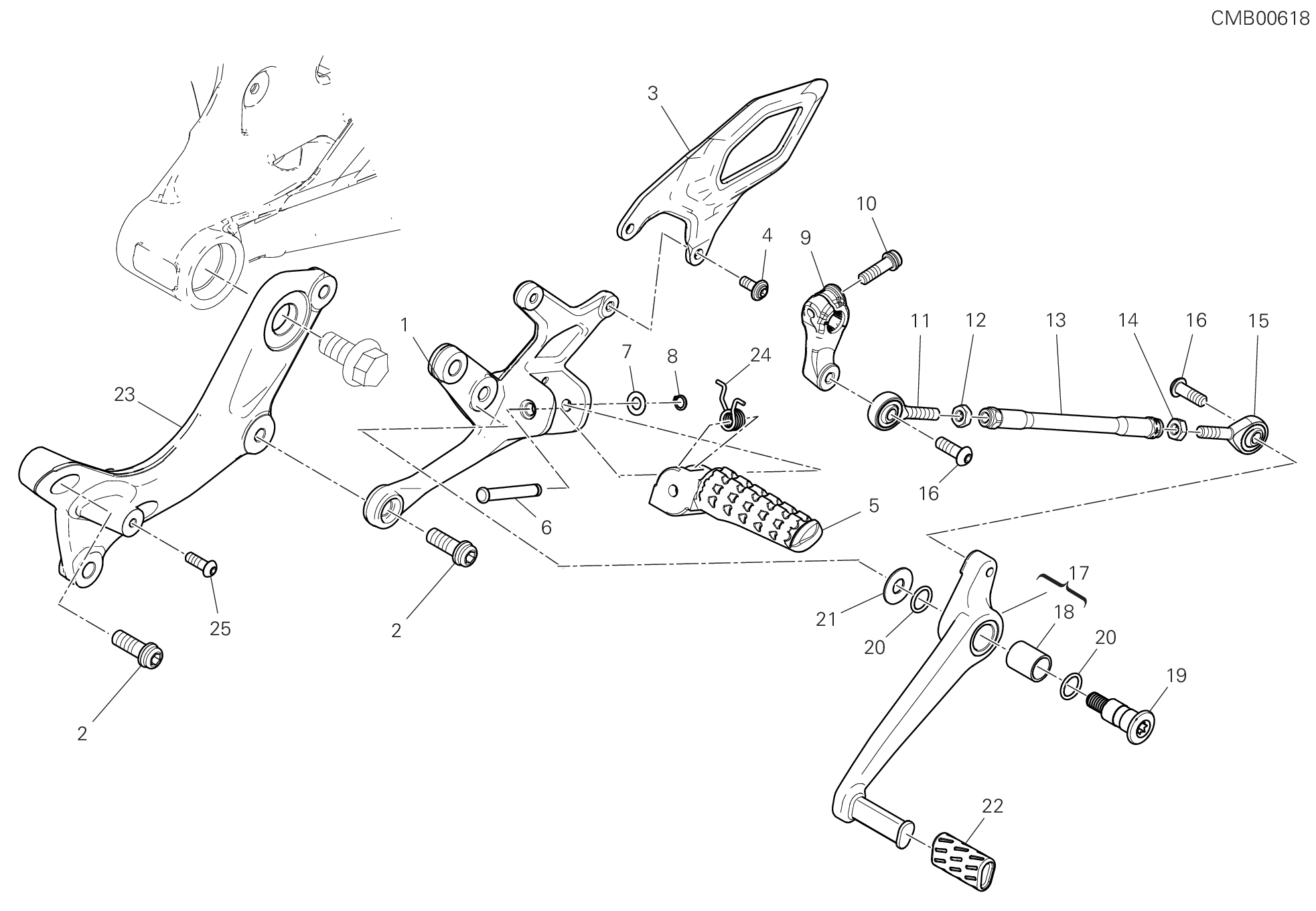

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8241A921AA | Plaque G. avant | 1 |
| 2 | 77157248CA | Vis | 4 |
| 3 | 24718331AA | Pare-Talon avant gauche | 1 |
| 4 | 77244178B | Vis | 2 |
| 4 | 77244188B | Vis | 2 |
| 5 | 46510971A | Repose-Pieds gauche | 1 |
| 6 | 82110681CA | Pivot Repose-Pieds | 1 |
| 7 | 85213661AA | Rosette | 1 |
| 8 | 88450441A | Circlip | 1 |
| 9 | 45611391AA | Levier commande cangement | 1 |
| 10 | 77110401A | Vis tceif M6X18 | 1 |
| 11 | 84850021A | Joint à rotule droit | 1 |
| 12 | 74750101A | Écrou M6 | 1 |
| 13 | 11714051AA | Asta rinvio cambio | 1 |
| 14 | 74750011AB | Écrou filetée gauche M6 | 1 |
| 15 | 84850011A | Joint à rotule gauche | 1 |
| 16 | 77550131B | Vis | 2 |
| 17 | 45623851AA | Levier de commande vitesses | 1 |
| 18 | 71210341A | Douille | 1 |
| 19 | 82111701CA | Pivot | 1 |
| 20 | 88641161A | Joint torique | 2 |
| 21 | 85211511A | Rondelle | 1 |
| 22 | 76410112A | Couvre-Pedale | 1 |
| 23 | 8291S521AA | Support axe fourche ar. gauche | 1 |
| 24 | 79914991A | Ressort Repose-Pieds | 1 |
| 25 | 77244168B | Vis M5X10 | 1 |
