Pincez pour zoomer · touchez une pièce

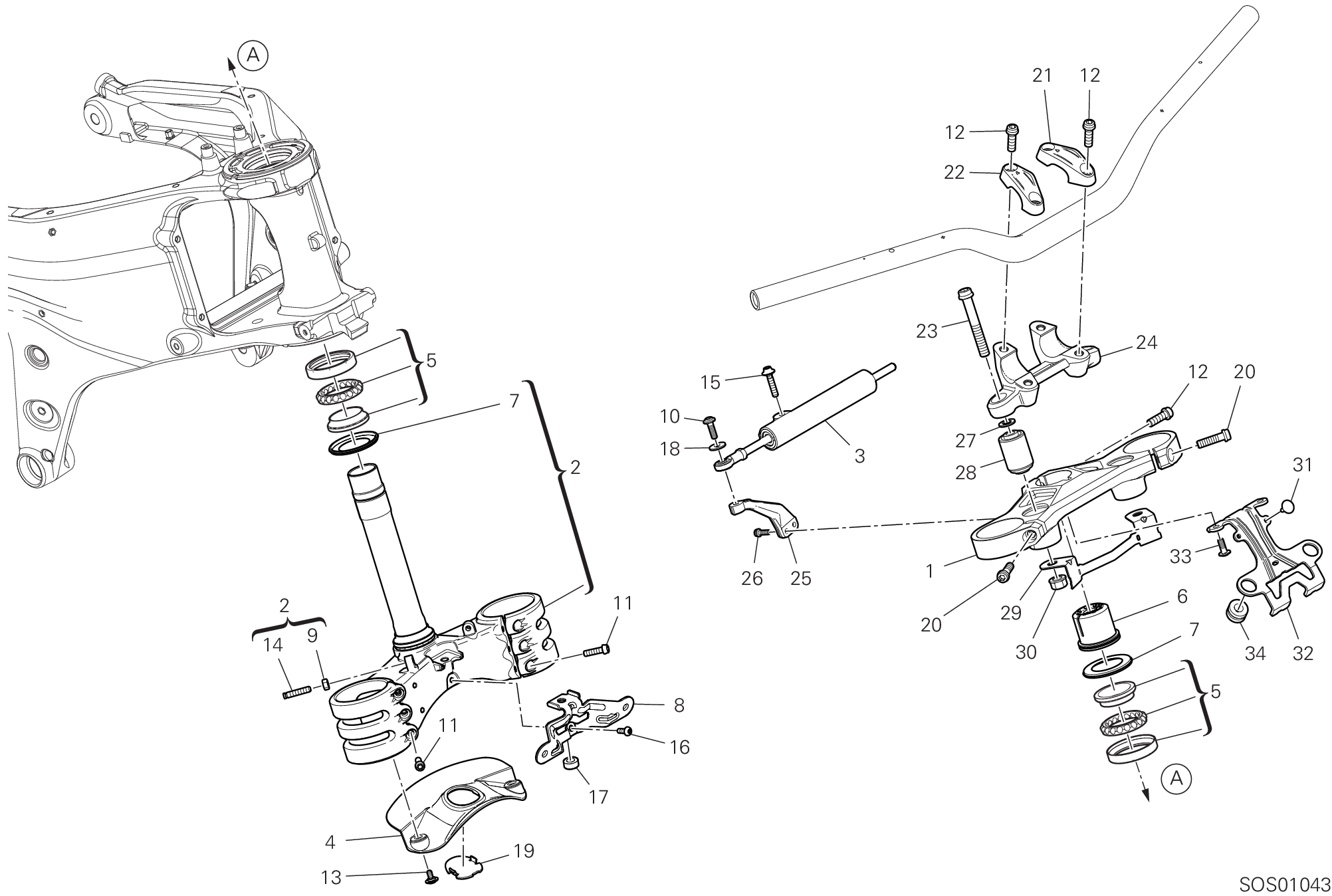

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34111594AA | Tête de direction | 1 |
| 2 | 342P1041AA | Base di sterzo | 1 |
| 3 | 36420181A | Amortisseur de direction | 1 |
| 4 | 4601I001AA | Bavette Garde-Boue | 1 |
| 5 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 6 | 70310931AA | Écrou supérieur tête direction | 1 |
| 7 | 93010041B | Bague étanchéité | 1 |
| 8 | 8301H591AA | Support | 1 |
| 9 | 74750031A | Écrou M6 | 2 |
| 10 | 77244358BA | Vis | 1 |
| 11 | 77156688B | Vis tceif | 6 |
| 12 | 77157253B | Vis | 5 |
| 13 | 77211251B | Vis M5X9 | 2 |
| 14 | 77912981A | Vis special | 2 |
| 15 | 77917391BA | Vis special | 1 |
| 16 | 72050173C | Vis M5X12 | 1 |
| 17 | 7131D661AA | Entretoise | 1 |
| 18 | 85250291A | Rondelle | 1 |
| 19 | 87210722A | Bouchon | 1 |
| 20 | 77157273B | Vis | 2 |
| 21 | 36015901AA | Cavalier guidon, supérieur gauche | 1 |
| 22 | 36015911AA | Cavalier guidon, supérieur droit | 1 |
| 23 | 77159414B | Vis | 2 |
| 24 | 36015891AA | Cavalier guidon, inférieur | 1 |
| 25 | 8301H621AB | Équerre amortisseur de direction | 1 |
| 26 | 77156403BA | Vis | 2 |
| 27 | 85250401A | Rondelle 10,5X18X1.6 | 2 |
| 28 | 70011151A | Antivibration | 2 |
| 29 | 83019541BA | Passe-Tube | 1 |
| 30 | 74840241AB | Écrou M10X1.25 | 2 |
| 31 | 86610751A | Tampon | 2 |
| 32 | 8301H601AA | Bride supérieur | 1 |
| 33 | 77210423C | Vis tbeif M6X16 | 2 |
| 34 | 76410641A | Joint en caoutchouc Anti-Vibration | 2 |
