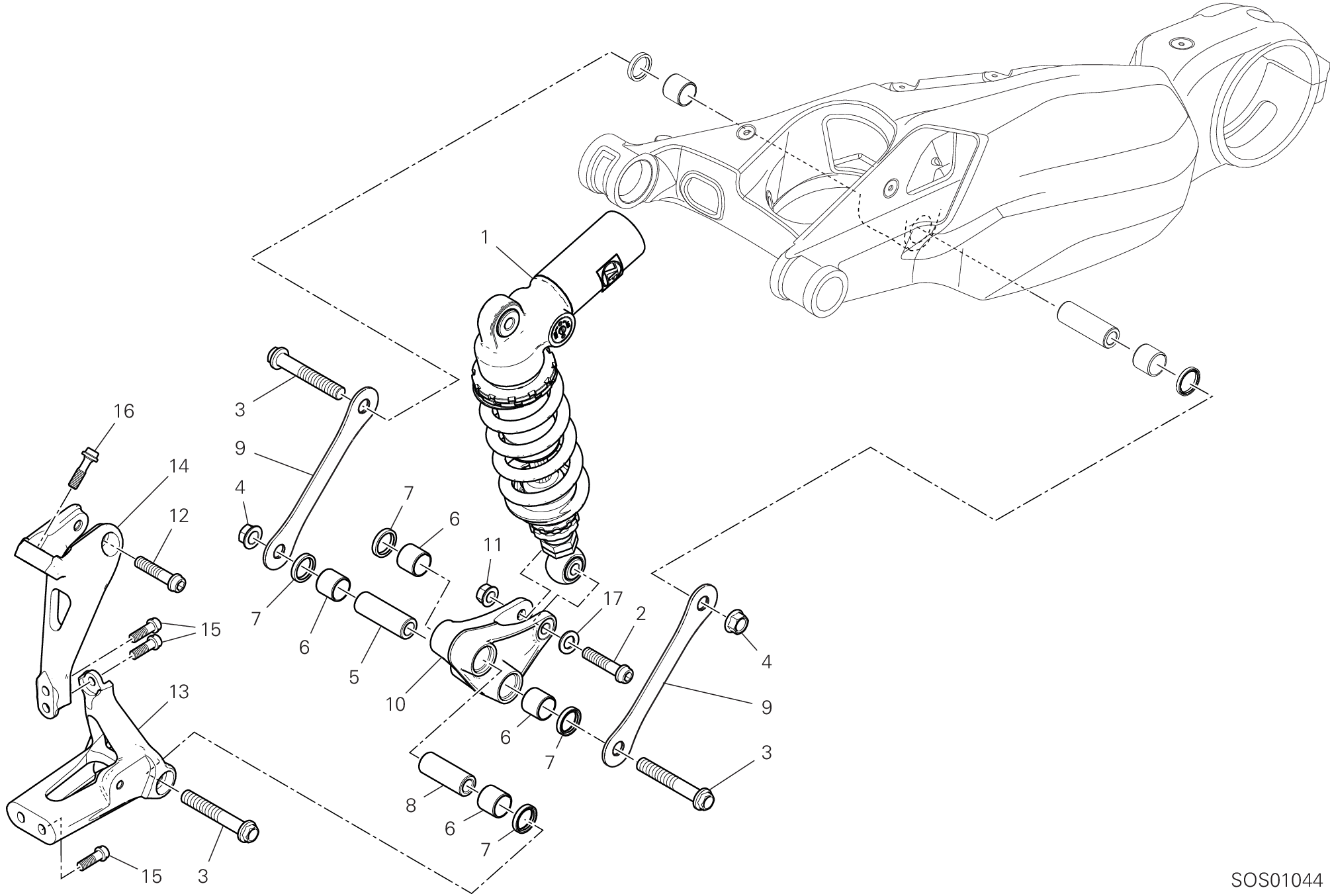

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 36521891A | Amortisseur arrière Sachs | 1 |
| 2 | 7715936BG | Vis | 1 |
| 3 | 7725202BG | Vis | 3 |
| 4 | 74941511AB | Écrou à embase | 2 |
| 5 | 7131C691A | Entretoise long | 1 |
| 6 | 70241191A | Douille | 4 |
| 7 | 93041271A | Bague étanchéité 20X26X4 | 4 |
| 8 | 7131C701A | Entretoise court | 1 |
| 9 | 37211983AA | Tirant | 2 |
| 10 | 37211971BA | Culbuteur suspension arrière | 1 |
| 11 | 74840241AB | Écrou M10X1.25 | 1 |
| 12 | 7715937BG | Vis | 1 |
| 13 | 8291G911BA | Support inférieure | 1 |
| 14 | 8291G901CA | Support supérieur | 1 |
| 15 | 7725364BG | Vis | 4 |
| 16 | 7791B321AA | Vis special | 2 |
| 17 | 85250401A | Rondelle 10,5X18X1.6 | 1 |
