Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

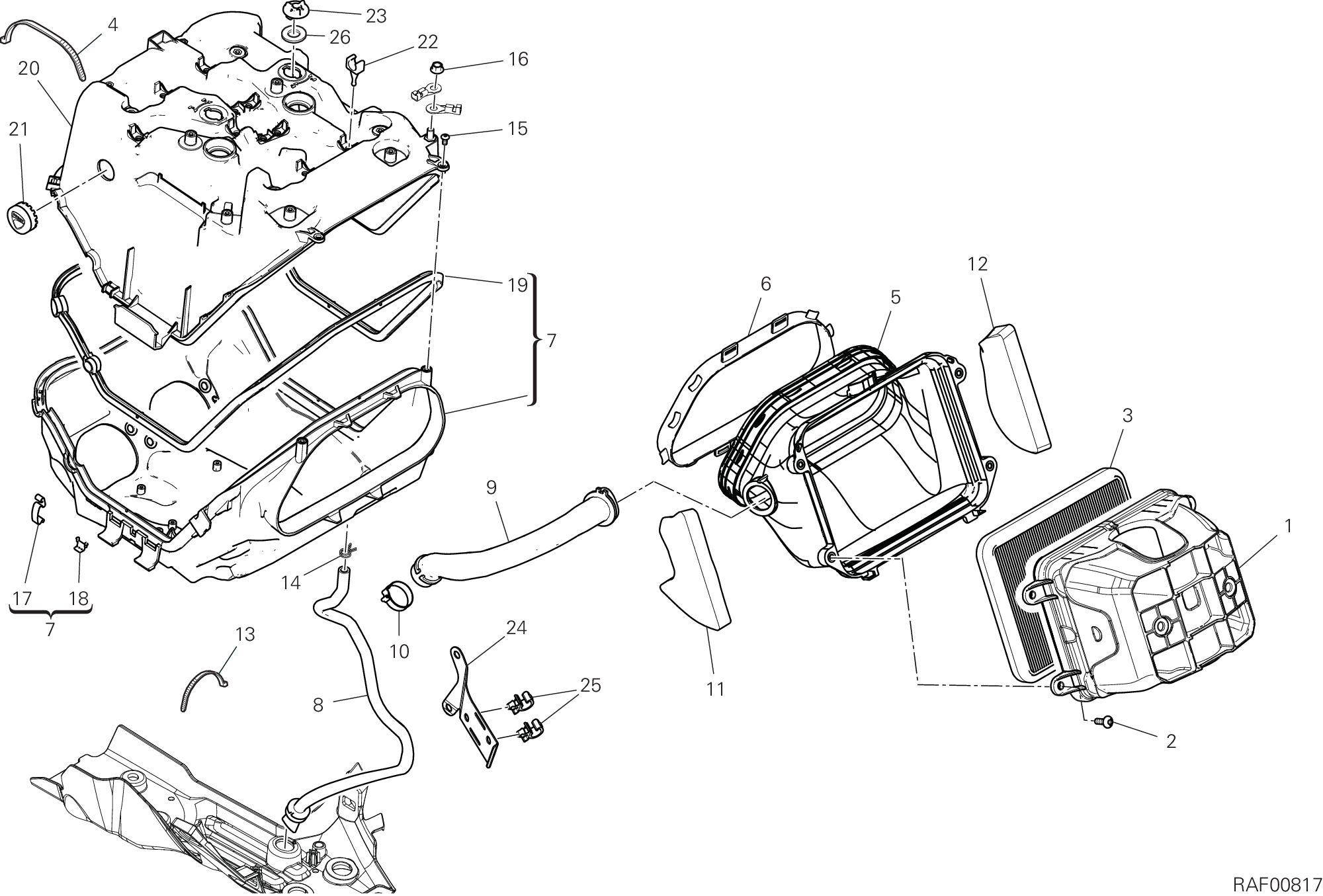

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4841C911A | Canalisation aspiration | 1 |
| 2 | 77244198B | Vis | 4 |
| 3 | 42610673A | Filtre à air | 1 |
| 4 | 069191030 | Collier | 6 |
| 5 | 4841C921A | Canalisation aspiration arrière | 1 |
| 6 | 8291H082A | Bride | 1 |
| 7 | 442P3201B | Couvercle airbox supérieur inférieur | 1 |
| 8 | 59018513A | Tuyau drainage airbox | 1 |
| 9 | 87614071A | Tuyau Blow-By airbox | 1 |
| 10 | 74142141A | Collier | 1 |
| 11 | 48613352A | Absorbant sonore couvercle droit | 1 |
| 12 | 48613341A | Absorbant sonore couvercle gauche | 1 |
| 13 | 74140381A | Collier | 3 |
| 14 | 74141721A | Collier | 1 |
| 15 | 77354623B | Vis M4X10 | 2 |
| 16 | 74810361A | Ecrou | 1 |
| 17 | 8501A671AA | Jonc | 11 |
| 18 | 8501A701A | Support | 11 |
| 19 | 79111241A | Joint | 1 |
| 20 | 4421A462A | Couvercle airbox supérieur | 1 |
| 21 | 76410621B | Caoutchouc | 1 |
| 22 | 86612411A | Support | 5 |
| 23 | 87211261AB | Bouchon | 2 |
| 24 | 8301R221AA | Plaquette | 1 |
| 25 | 75841081A | Collier, cordon | 2 |
| 26 | 85612131A | Rosette | 2 |
