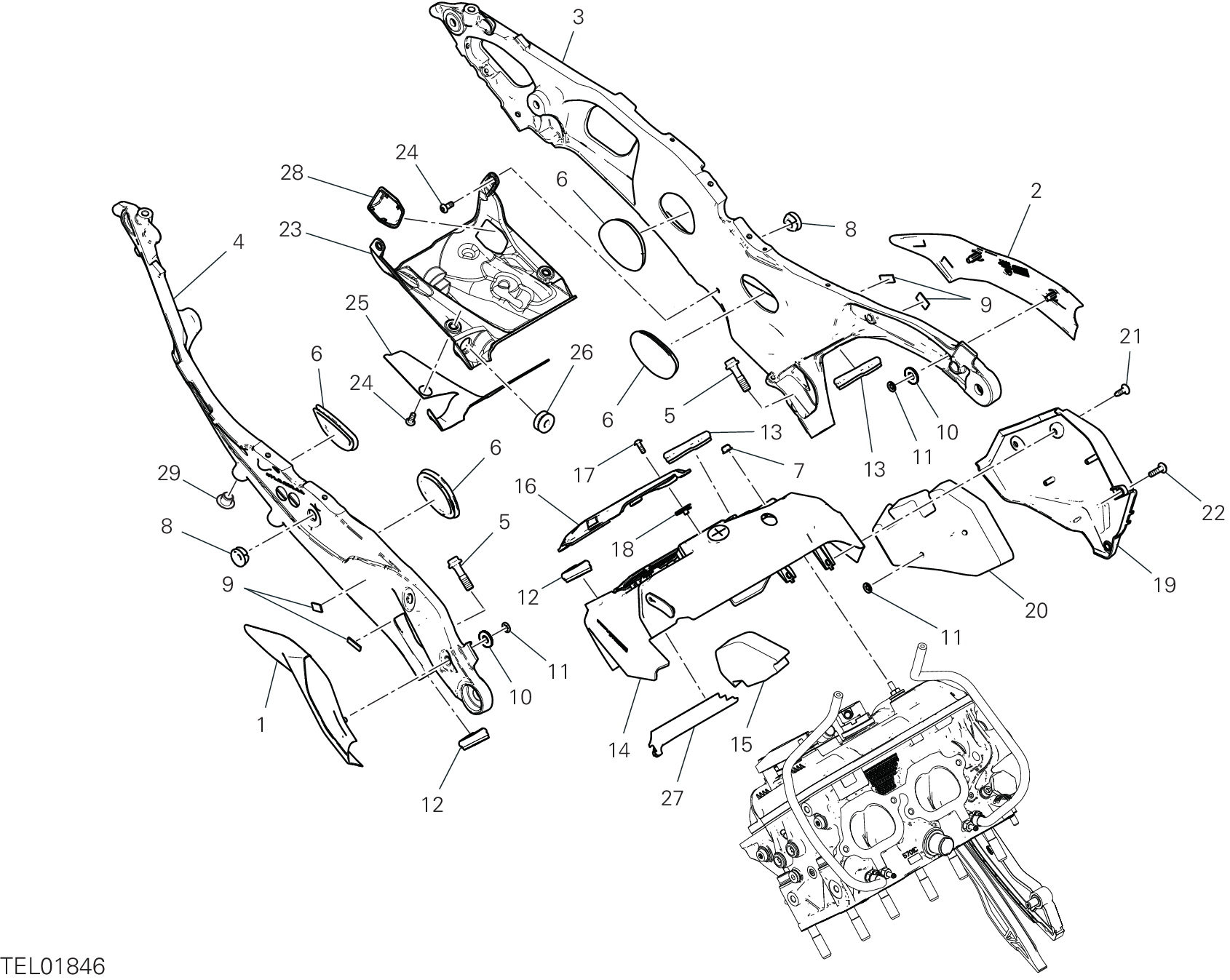

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48217401A | Couvercle droit | 1 |
| 2 | 48217391A | Couvercle gauche | 1 |
| 3 | 47112232AA | Cadre arrière gauche | 1 |
| 4 | 47112222AA | Cadre arrière droit | 1 |
| 5 | 7791B321AA | Vis special | 2 |
| 6 | 76417811A | Caoutchouc | 4 |
| 7 | 74941108B | Ecrou | 4 |
| 8 | 86612781A | Caoutchouc | 2 |
| 9 | 86613041A | Tampon | 4 |
| 10 | 85612051A | Rondelle en caoutchouc cote alternateur | 4 |
| 11 | 85040521A | Jonc | 6 |
| 12 | 79111541A | Joint couvercle droit | 2 |
| 13 | 79111531A | Joint couvercle gauche | 2 |
| 14 | 4601P311B | Cache culasse arrière | 1 |
| 15 | 48613271A | Soun-Absorbing left rear head cover | 1 |
| 16 | 4601R851A | Couvercle culasse arrière | 1 |
| 17 | 77244033C | Vis | 4 |
| 18 | 85041021A | Fixation rapide M4 | 4 |
| 19 | 460PP981A | Couvercle gauche culasse arrière | 1 |
| 20 | 48613201A | Sound-Absorbing panel left rear head | 1 |
| 21 | 77211091C | Vis special | 2 |
| 22 | 77244203B | Vis | 2 |
| 23 | 4601P291A | Cache | 1 |
| 24 | 72050173CA | Vis | 4 |
| 25 | 4601P302A | Reflechissant la chaleur cache | 1 |
| 26 | 76411501A | Caoutchouc | 1 |
| 27 | 4601S681A | Reflechissant la chaleur arrière | 1 |
| 28 | 4601P371A | Bouchon | 1 |
| 29 | 87240821A | Bouchon | 4 |
