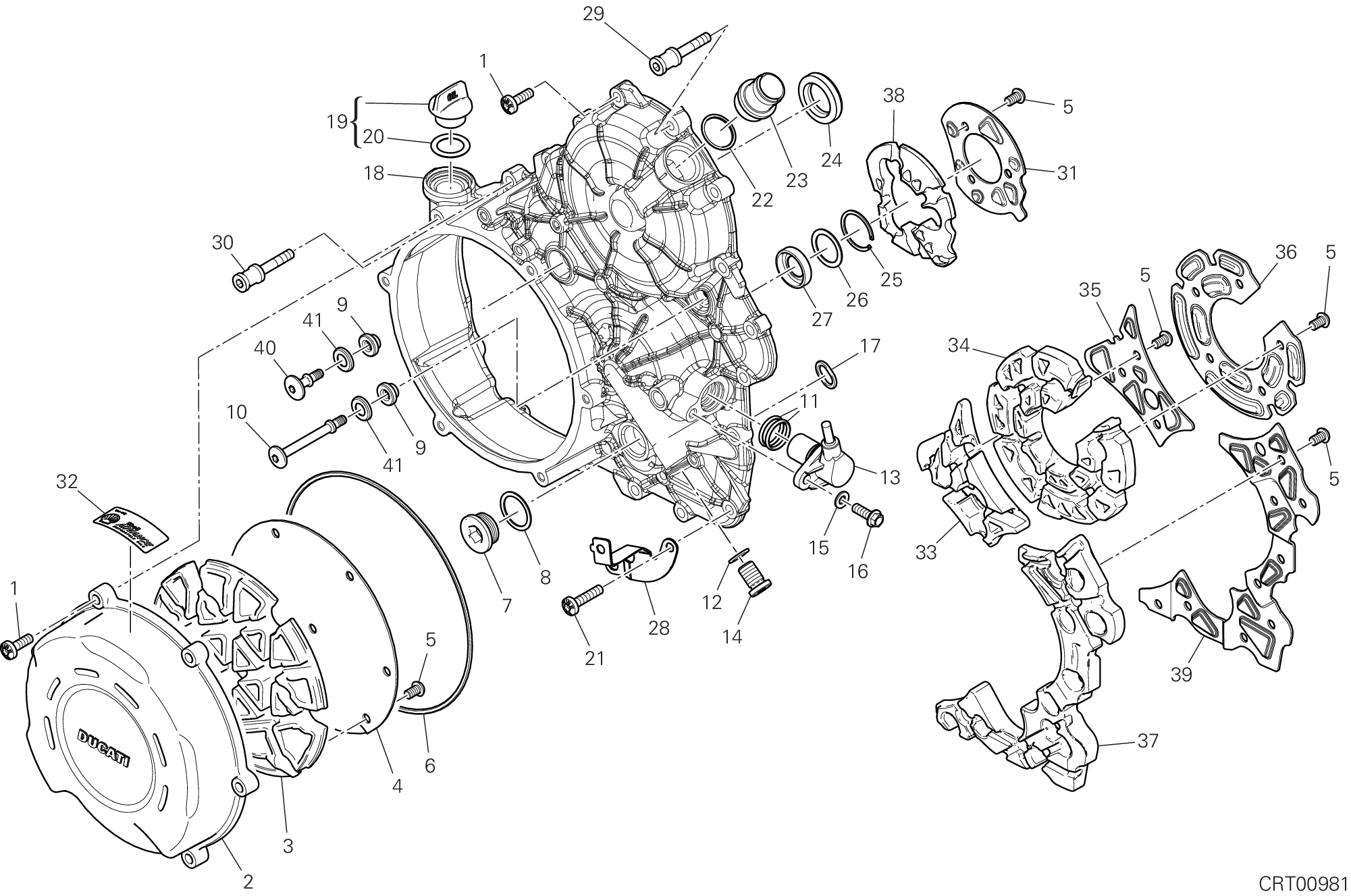

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77941992A | Vis | 10 |
| 2 | 24311541A7 | Couvercle protection embrayage | 1 |
| 3 | 48611191A | Panneau insonorisant | 1 |
| 4 | 82718692A | Tôle insonorisant | 1 |
| 5 | 77510200CC | Vis | 34 |
| 6 | 88641201A | Joint D'Etancheite | 1 |
| 7 | 78010921A | Bouchon | 1 |
| 8 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
| 9 | 76412121A | Joint en caoutchouc Anti-Vibration | 2 |
| 10 | 7791B491A | Vis special | 1 |
| 11 | 88640331A | Joint torique 17,96X2,62 | 2 |
| 12 | 85250241A | Rondelle 10X14X1 | 1 |
| 13 | 55241321C | Capteur phase et tours | 1 |
| 14 | 78011281A | Bouchon filetée M10X1 | 1 |
| 15 | 85310031A | Rondelle elastique 6 mm | 1 |
| 16 | 77253304C | Vis | 1 |
| 17 | 88650321A | Joint torique | 1 |
| 18 | 24311644A7 | Couvercle embrayage | 1 |
| 19 | 89320121A | Bouchon complète | 1 |
| 20 | 88640891A | Joint torique 18.64X3.53 | 1 |
| 21 | 77942002A | Vis | 3 |
| 22 | 88642721A | Joint torique | 1 |
| 23 | 66810591A | Goulotte | 1 |
| 24 | 93042231A | Bague étanchéité | 1 |
| 25 | 88450291A | Bague elastique arrêt | 1 |
| 26 | 85212721A | Rondelle de butée | 1 |
| 27 | 93041521A | Bague étanchéité | 1 |
| 28 | 8301P731AA | Equerre | 1 |
| 29 | 77917711AA | Vis special | 2 |
| 30 | 7791E241A | Vis special | 3 |
| 31 | 82718991A | Tôle insonorisant | 1 |
| 32 | 43312502C | Decalcomanie "Shell ultra" | 1 |
| 33 | 48612293A | Panneau insonorisant intermede | 1 |
| 34 | 48612271A | Panneau insonorisant pompe À eau | 1 |
| 35 | 82718944A | Lamiera fonoassorbente centrale | 1 |
| 36 | 82718923A | Tôle insonorisant pompe À eau | 1 |
| 37 | 48612281A | Plaque antibruit perimetrique | 1 |
| 38 | 48612551A | Panneau insonorisant | 1 |
| 39 | 82718933A | Tôle antibruit perimetrique | 1 |
| 40 | 7791A751B | Vis special | 1 |
| 41 | 85611551A | Rosette | 2 |
