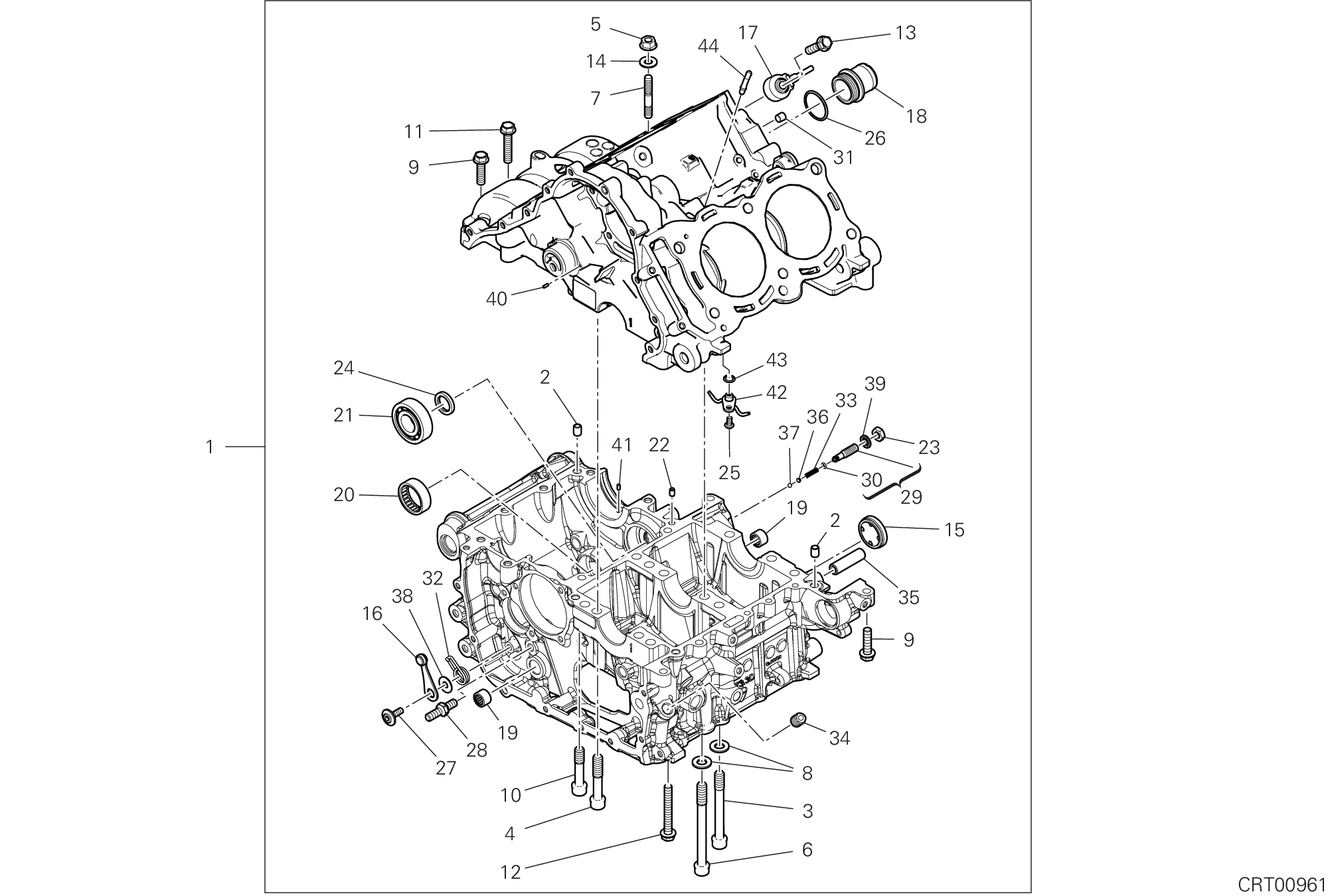

44 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 225P0011L | Paire Demi-Carters complets | 1 |
| 2 | 71112191A | Goujon de référence | 3 |
| 3 | 7791A651A | Vis | 2 |
| 4 | 7791A631A | Vis | 2 |
| 5 | 74840481B | Ecrou | 1 |
| 6 | 7791A661A | Vis | 4 |
| 7 | 76611231A | Goujon | 1 |
| 8 | 85651691B | Rosette | 4 |
| 9 | 77251344C | Vis | 6 |
| 10 | 7791C361A | Vis | 2 |
| 11 | 77251364C | Vis | 1 |
| 12 | 77251404C | Vis | 1 |
| 13 | 77251324CF | Vis | 2 |
| 14 | 85212771A | Rondelle | 1 |
| 15 | 25440014A | Hubolt niveau huile | 1 |
| 16 | 45520172A | Ensemble levier de verrouillage vitesses | 1 |
| 17 | 55243181A | Capteur | 2 |
| 18 | 66810581B | Goulotte | 1 |
| 19 | 70140111B | Roulement à aiguilles | 2 |
| 20 | 70241801A | Douille à aiguilles | 1 |
| 21 | 70241902C | Roulement à rouleaux | 1 |
| 22 | 71115051E | Douille | 1 |
| 23 | 74710151B | Ecrou | 1 |
| 24 | 93040932A | Bague D'Etancheite | 1 |
| 25 | 77510311B | Vis tbei M5X10 | 2 |
| 26 | 88642791A | Joint torique | 1 |
| 27 | 77916241A | Vis special | 1 |
| 28 | 7791A381A | Vis special | 1 |
| 29 | 77927172B | Vis | 1 |
| 30 | 88641961A | Bague D'Etancheite | 1 |
| 31 | 78010871B | Bouchon | 1 |
| 32 | 79915101C | Ressort | 1 |
| 33 | 79940121A | Ressort | 1 |
| 34 | 78010771A | Vis sans tête filetée | 1 |
| 35 | 82010141A | Pivot engranage | 1 |
| 36 | 83110151A | Disque | 1 |
| 37 | 84740061A | Bille | 1 |
| 38 | 85212661A | Rosette | 1 |
| 39 | 85640141A | Rosette | 1 |
| 40 | 86040071A | Goupille | 2 |
| 41 | 86050341A | Goupille | 1 |
| 42 | 87512492B | Gicleur | 2 |
| 43 | 88650751A | Joint torique | 2 |
| 44 | 81417151B | Raccord | 1 |
