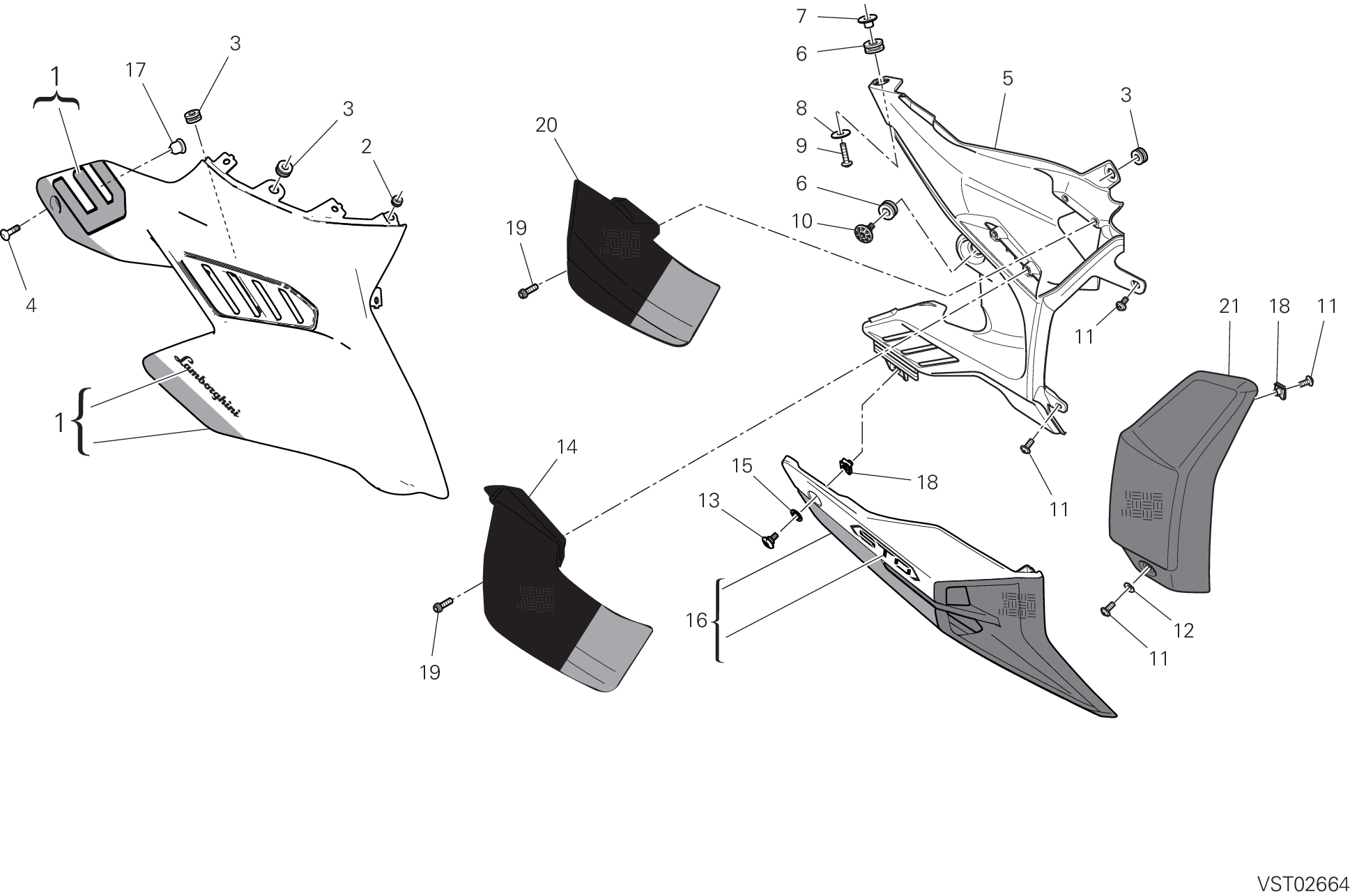

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48014501AA | Couvercle droit | 1 |
| 2 | 76440561A | Caoutchouc | 1 |
| 3 | 76411671A | Caoutchouc | 3 |
| 4 | 77244183B | Vis tbei M5X14 | 1 |
| 5 | 4801A671A | Flanc de carénage extracteur droit | 1 |
| 6 | 76410841A | Joint en caoutchouc Anti-Vibration | 2 |
| 7 | 71614252AB | Entretoise | 1 |
| 8 | 85213111AA | Rondelle | 1 |
| 9 | 77244213B | Vis tbei M5X20 | 1 |
| 10 | 7791B901AA | Vis special | 1 |
| 11 | 77244173B | Vis tbei M5X12 | 5 |
| 12 | 85611401A | Rondelle | 1 |
| 13 | 77214411AA | Vis tceif M5X9 | 2 |
| 14 | 48014211AA | Aile droite inférieure | 1 |
| 15 | 85212181A | Rondelle en nylon 9X14X1 | 2 |
| 16 | 48014451AA | Embout droit | 1 |
| 17 | 85044431A | Caoutchouc | 1 |
| 18 | 85041951AA | Fixation rapide | 3 |
| 19 | 77156413BA | Vis | 4 |
| 20 | 48014191AA | Aile droite supérieure | 1 |
| 21 | 4801D951AA | Couvercle droit radiateur D'Eau | 1 |
