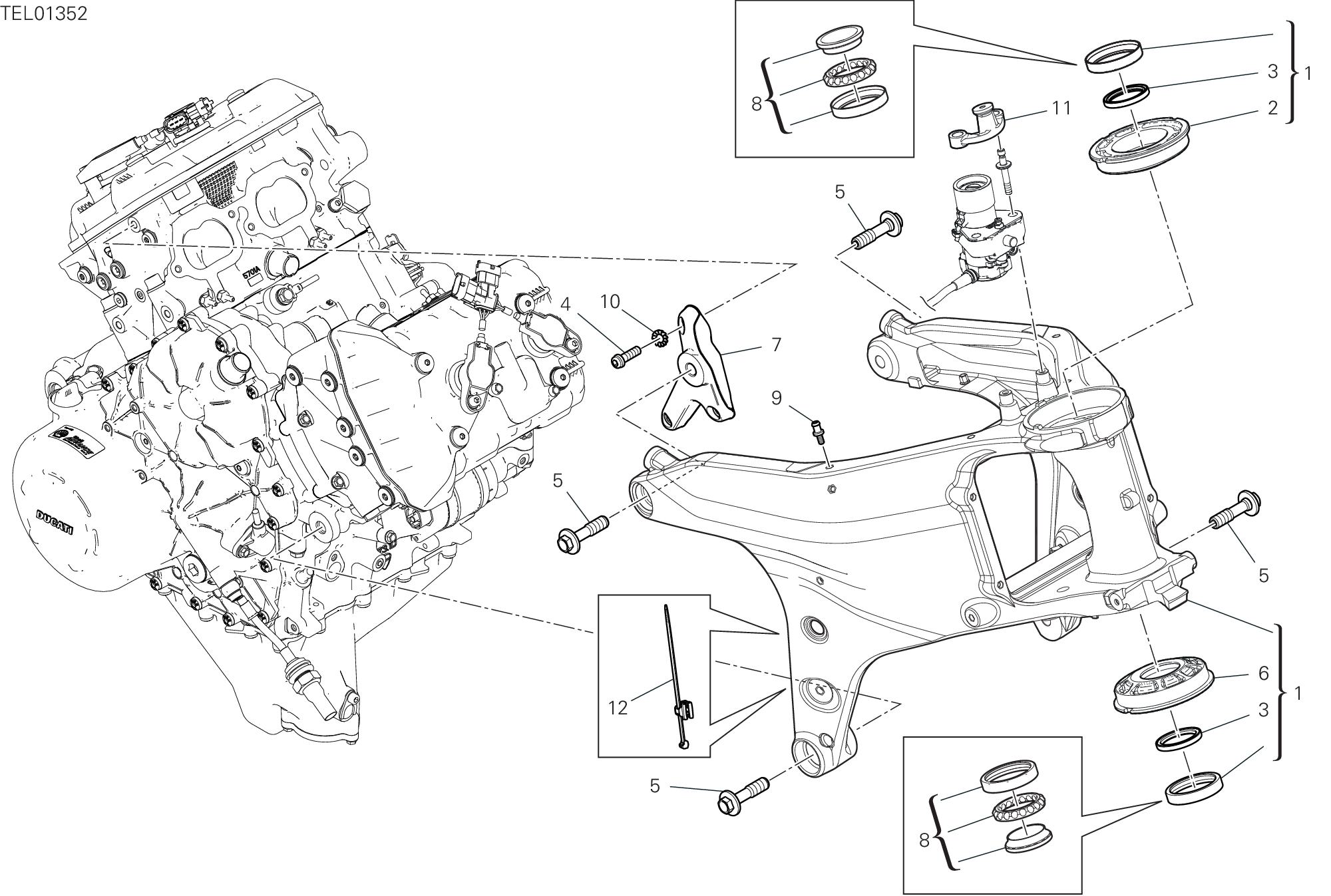

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47023281AA | Cadre | 1 |
| 1 | 47028201BB | Cadre | 1 |
| 2 | 75610911AA | Douille supérieur | 1 |
| 3 | 93041911A | Pare-Poussiere | 2 |
| 4 | 7724453BG | Vis | 3 |
| 5 | 7791A842AA | Vis special | 4 |
| 6 | 75610921AA | Douille inférieur | 1 |
| 7 | 82919242AA | Support droit | 1 |
| 8 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 9 | 7791B311AA | Vis special | 2 |
| 10 | 85540091A | Rondelle dentelee | 3 |
| 11 | 8301H611AA | Support | 1 |
| 12 | 75841031A | Collier speciale | 2 |
