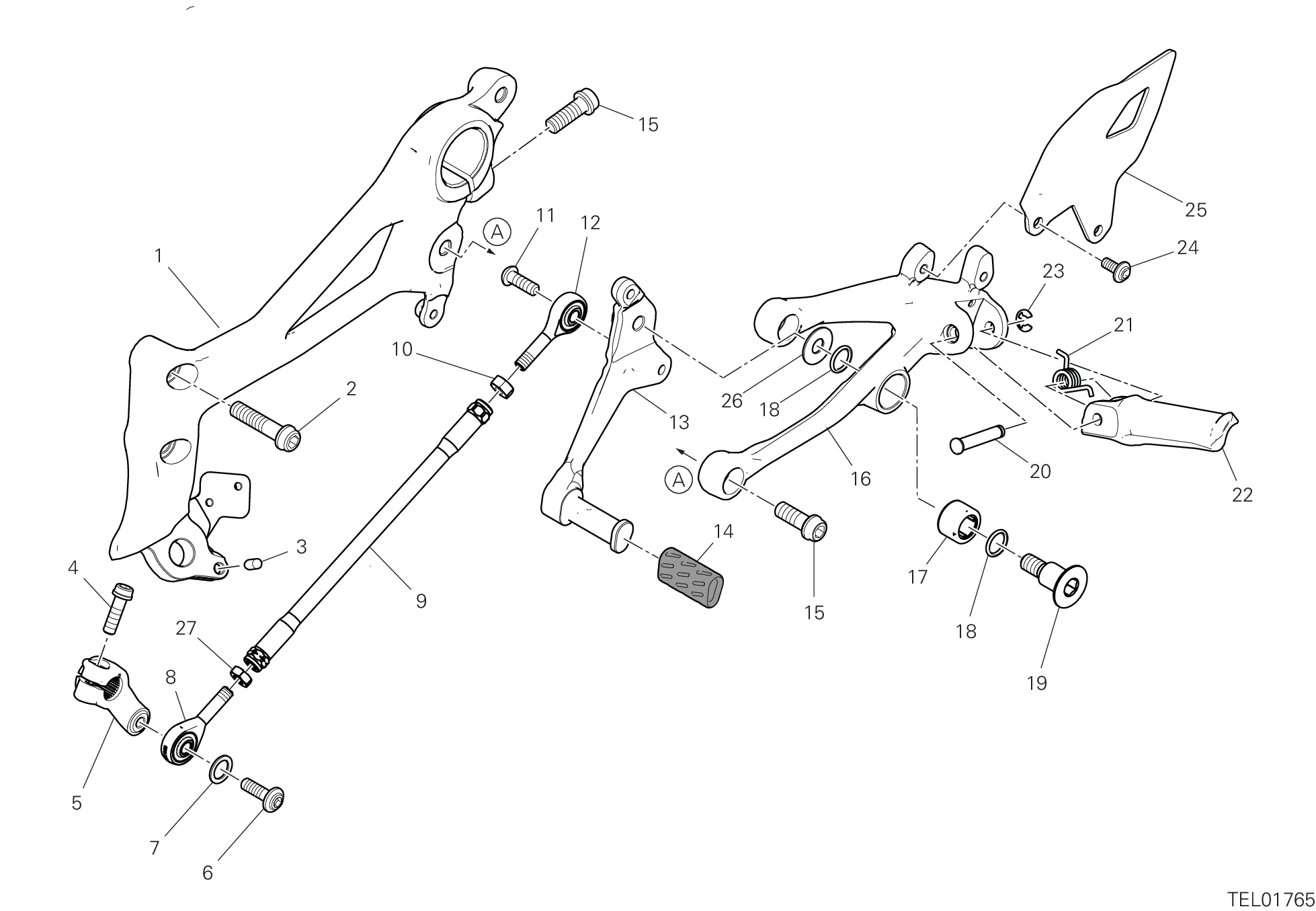

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8291R902AA | Support gauche | 1 |
| 2 | 77157288B | Vis tceif M8X35 | 2 |
| 3 | 86050361AA | Goupille | 1 |
| 4 | 77110191A | Vis tceif M6X20 | 1 |
| 5 | 45612521AA | Levier commande cangement | 1 |
| 6 | 77244358BA | Vis | 1 |
| 7 | 85611271A | Rondelle en nylon | 1 |
| 8 | 84850011A | Joint à rotule gauche | 1 |
| 9 | 11710281A | Tige commande sélecteur | 1 |
| 10 | 74750101A | Écrou M6 | 1 |
| 11 | 77550131B | Vis | 1 |
| 12 | 84850021A | Joint à rotule droit | 1 |
| 13 | 45613411AA | Levier de commande vitesses | 1 |
| 14 | 76410112A | Couvre-Pedale | 1 |
| 15 | 77157248B | Vis tceif M8X22 | 3 |
| 16 | 8242A831AA | Plaque G. avant | 1 |
| 17 | 71210341A | Douille | 1 |
| 18 | 88641161A | Joint torique | 2 |
| 19 | 82111701CA | Pivot | 1 |
| 20 | 82110512AA | Pivot Repose-Pieds | 1 |
| 21 | 79915871AA | Ressort Repose-Pieds | 1 |
| 22 | 46410541B | Repose-Pieds gauche | 1 |
| 23 | 88450031A | Circlip benzing din 6799 | 1 |
| 24 | 77244168B | Vis M5X10 | 2 |
| 25 | 4601S051AA | Pare-Talon avant gauche | 1 |
| 26 | 85211511A | Rondelle | 1 |
| 27 | 74750011AB | Écrou filetée gauche M6 | 1 |
