Pincez pour zoomer · touchez une pièce

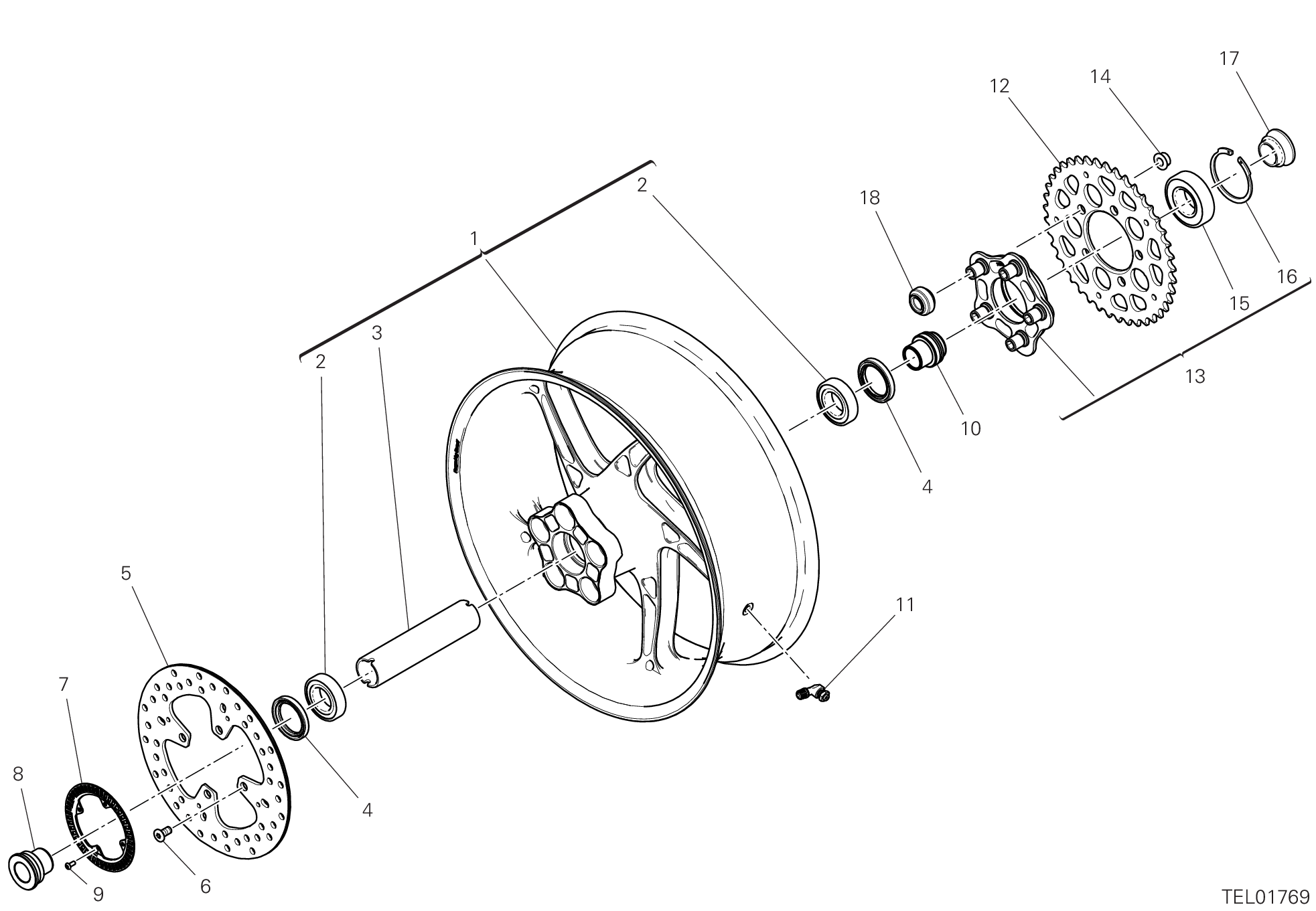

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 50222543AA | Jante roue ar. | 1 |
| 2 | 70250681A | Roulement | 2 |
| 3 | 71413782AA | Entretoise | 1 |
| 4 | 93042191A | Bague étanchéité | 2 |
| 5 | 49210121A | Disque frein arrière | 1 |
| 6 | 77918261AA | Vis | 4 |
| 7 | 50410461AA | Roue phonique arrière | 1 |
| 8 | 7131F401BA | Entretoise | 1 |
| 9 | 72050033CF | Vis tbei M4X10 | 4 |
| 10 | 7131F381BA | Entretoise interne | 1 |
| 11 | 49720071AC | Soupape pneu tubeless | 1 |
| 12 | 49417093AA | Couronne | 1 |
| 13 | 16027802AA | Bride | 1 |
| 14 | 74810461A | Écrou à embase M10X1 | 5 |
| 15 | 70242431A | Roulement | 1 |
| 16 | 88451291A | Anneau arrêt | 1 |
| 17 | 7131F391BA | Entretoise ext. | 1 |
| 18 | 49510173AB | Amortisseur caoutchouc | 5 |
