Pincez pour zoomer · touchez une pièce

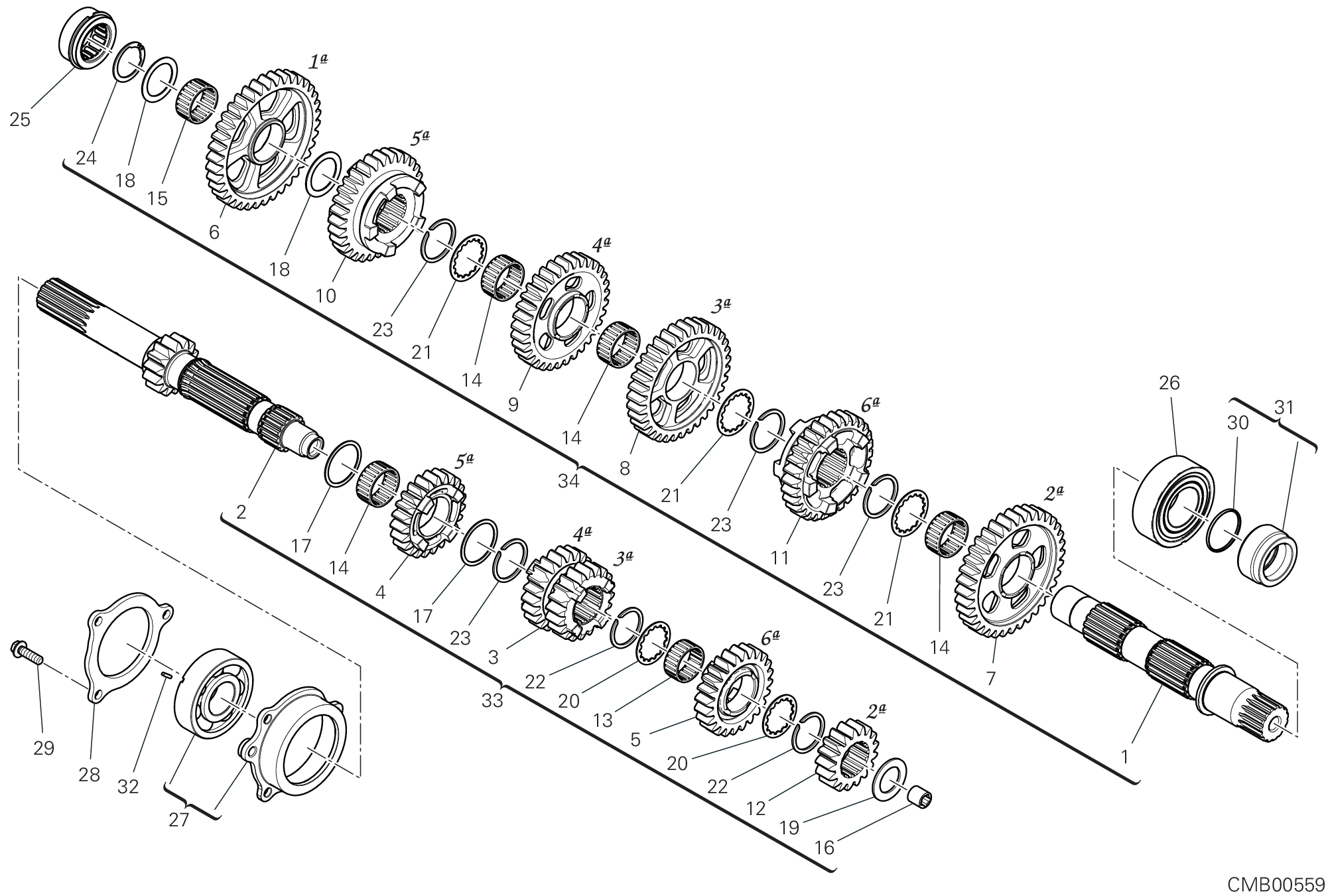

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14911351C | Arbre secondaire | 1 |
| 2 | 14912641A | Arbre primaire | 1 |
| 3 | 17216191A | Engrenage conducteur 3Ème/4Ème vitesse | 1 |
| 4 | 17216201A | Engrenage conducteur 5Ème vitesse | 1 |
| 5 | 17216461A | Engrenage conducteur 6Ème vitesse | 1 |
| 6 | 17216471A | Engrenage entraine 1Ère vitesse | 1 |
| 7 | 17216481A | Engrenage entraine 2Ème vitesse | 1 |
| 8 | 17216231A | Engrenage entraine 3Ème vitesse | 1 |
| 9 | 17216241A | Engrenage entraine 4Ème vitesse | 1 |
| 10 | 17216251A | Engrenage entraine 5Ème vitesse | 1 |
| 11 | 17216491A | Engrenage entraine 6Ème vitesse | 1 |
| 12 | 17216451A | Engrenage conducteur 2Ème vitesse | 1 |
| 13 | 70140311A | Roulement à aiguilles | 1 |
| 14 | 70140321A | Roulement à aiguilles | 4 |
| 15 | 70140331A | Roulement à aiguilles | 1 |
| 16 | 71210631A | Douille | 1 |
| 17 | 85213291A | Rondelle de butée | 2 |
| 18 | 85213311A | Rondelle de butée | 2 |
| 19 | 85214141A | Rondelle de butée | 1 |
| 20 | 85611372A | Rondelle, frein 28X32.5X1 | 2 |
| 21 | 85611491A | Rosette rainuree | 3 |
| 22 | 88440731A | Anneau arrêt | 2 |
| 23 | 88440741A | Anneau arrêt | 4 |
| 24 | 88440751A | Circlip | 1 |
| 25 | 70241761A | Roulement à aiguilles | 1 |
| 26 | 70241781A | Roulement à rouleaux | 1 |
| 27 | 710P0021B | Roulement (ensemble) | 1 |
| 28 | 71012021B | Plaque | 1 |
| 29 | 77253314CF | Vis | 3 |
| 30 | 88640042A | Joint torique | 1 |
| 31 | 713P0011C | Entretoise pignon chaîne | 1 |
| 32 | 68050101A | Clavette 2X2X10 | 1 |
| 33 | 15022541A | Arbre primaire | 1 |
| 34 | 15022551A | Arbre secondaire complet | 1 |
