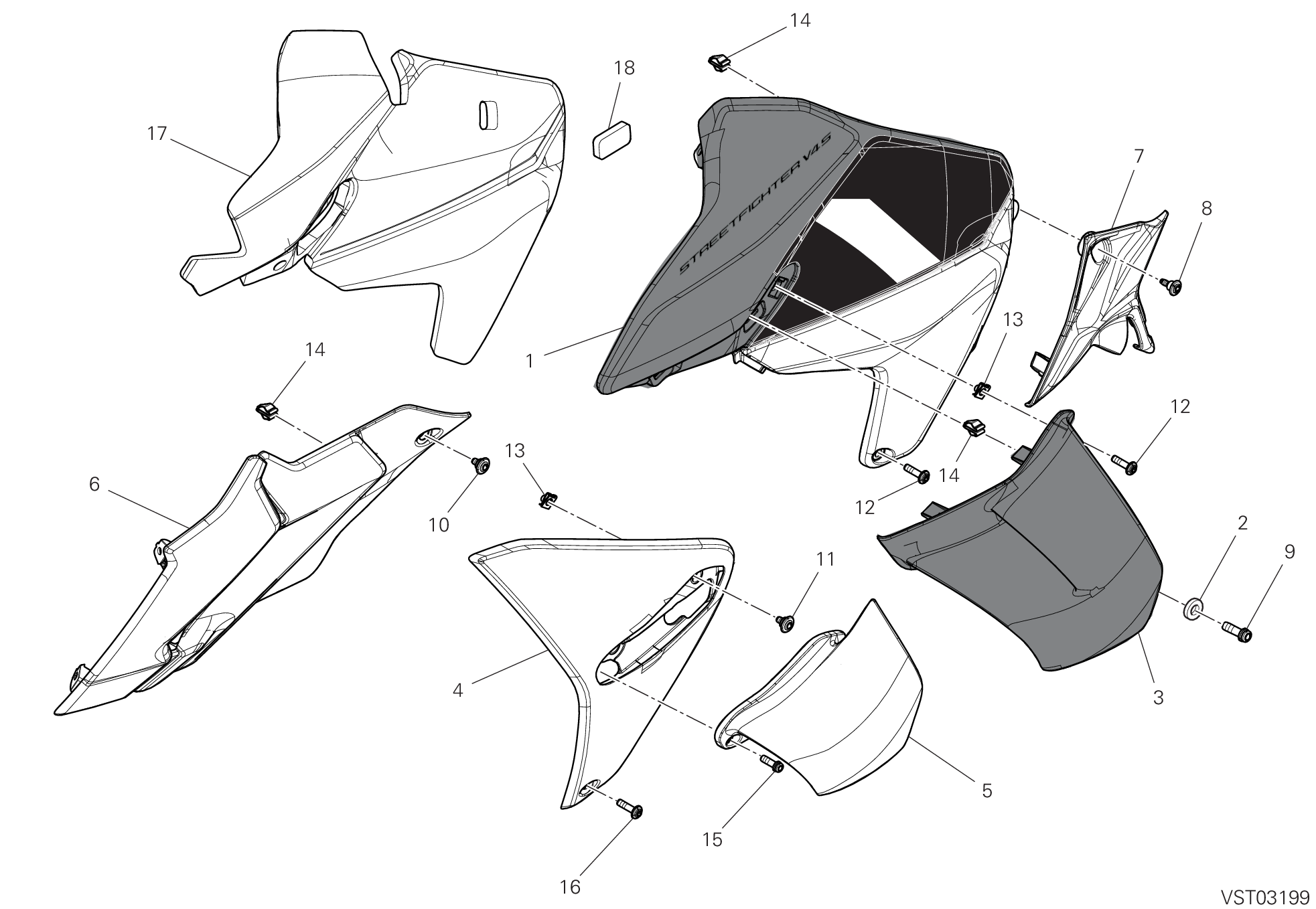

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4802I571AI | Couvercle gauche | 1 |
| 2 | 85611401A | Rondelle | 1 |
| 3 | 4801I381AA | Aile gauche supérieure | 1 |
| 4 | 4802I511AA | Cache radiateur gauche | 1 |
| 5 | 4802I401A | Aile gauche inférieure | 1 |
| 6 | 4801I531AH | Carene inférieure gauche | 1 |
| 7 | 4601S461A | Couvercle gauche | 1 |
| 8 | 77210841C | Vis | 1 |
| 9 | 77156663B | Vis | 1 |
| 10 | 77214411AA | Vis tceif M5X9 | 2 |
| 11 | 77214291AB | Vis special | 2 |
| 12 | 77244213B | Vis tbei M5X20 | 2 |
| 13 | 85041951AA | Fixation rapide | 2 |
| 14 | 85044631A | Jonc | 7 |
| 15 | 77156413BA | Vis | 2 |
| 16 | 77244173B | Vis tbei M5X12 | 2 |
| 17 | 48613322A | Soundproofing fairing sx | 1 |
| 18 | 86612101B | Tampon | 1 |
