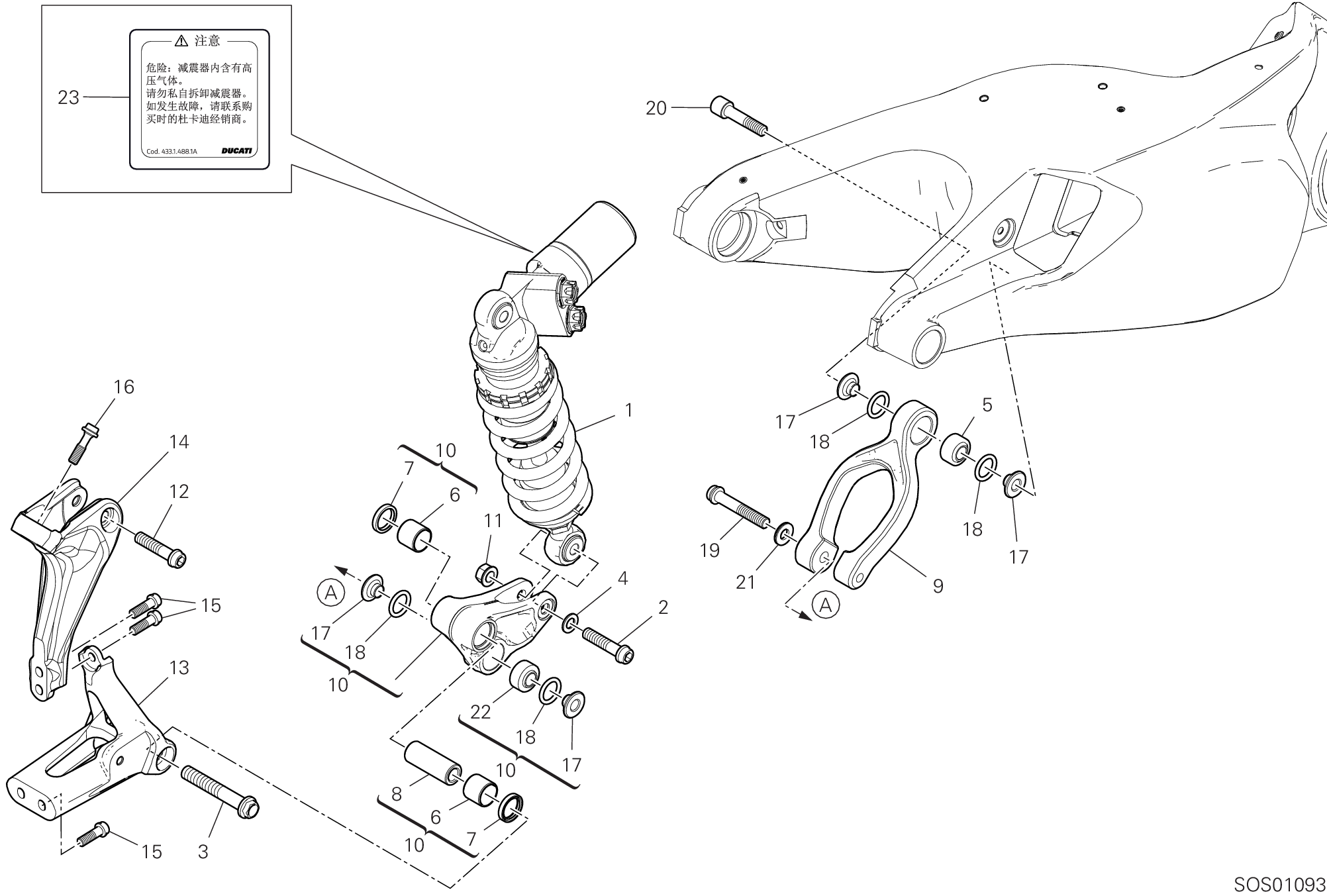

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 36521881A | Amortisseur arrière Öhlins | 1 |
| 2 | 7715936BG | Vis | 1 |
| 3 | 7725202BG | Vis | 1 |
| 4 | 85250401A | Rondelle 10,5X18X1.6 | 1 |
| 5 | 84840111A | Joint à rotule | 1 |
| 6 | 70241191A | Douille | 2 |
| 7 | 93041271A | Bague étanchéité 20X26X4 | 2 |
| 8 | 7131C701A | Entretoise court | 1 |
| 9 | 37212171BA | Tirant | 1 |
| 10 | 372P2142AA | Culbuteur suspension arrière | 1 |
| 11 | 74840241AB | Écrou M10X1.25 | 1 |
| 12 | 7715937BG | Vis | 1 |
| 13 | 8291G911BA | Support inférieure | 1 |
| 14 | 8291I221AA | Support supérieur | 1 |
| 15 | 7725364BG | Vis | 4 |
| 16 | 7791B321AA | Vis special | 2 |
| 17 | 71012171AA | Entretoise | 4 |
| 18 | 88640091A | Joint torique | 4 |
| 19 | 77116831AA | Vis special | 1 |
| 20 | 7791A561AA | Vis special | 1 |
| 21 | 85540031A | Rondelle elastique | 1 |
| 22 | 84840881A | Joint à rotule | 1 |
| 23 | 43314881A | Plaquette amortisseur arrière | 1 |
