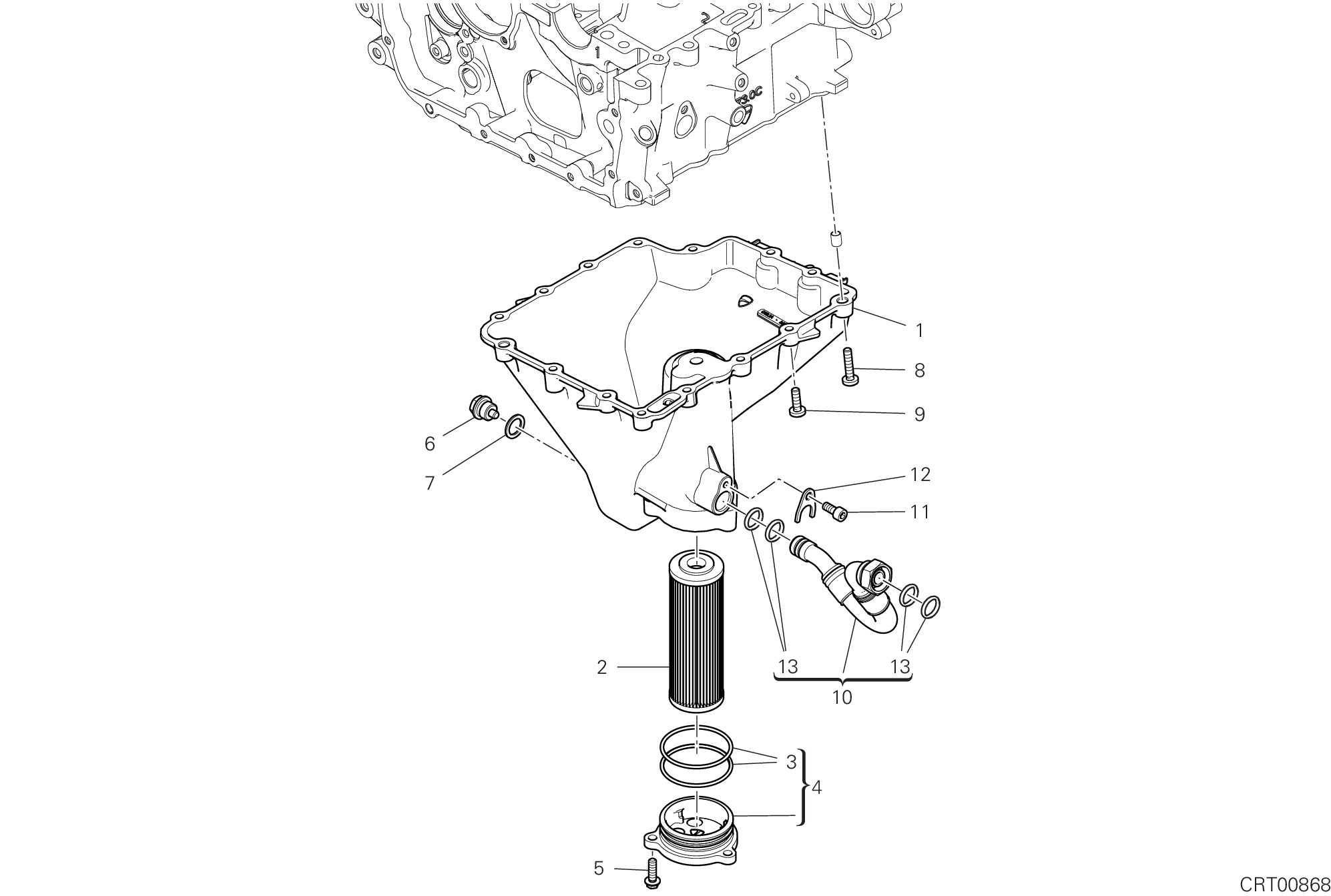

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 25210191AH | Carter huile | 1 |
| 2 | 44440312B | Filtre à huile | 1 |
| 3 | 88650761A | Bague D'Etancheite | 2 |
| 4 | 247P5862A | Couvercle filtre à huile | 1 |
| 5 | 77253314CF | Vis | 3 |
| 6 | 89310153A | Bouchon vidange huile avec aimant | 1 |
| 7 | 85250541A | Rondelle | 1 |
| 8 | 77942002A | Vis | 3 |
| 9 | 77941992A | Vis | 12 |
| 10 | 54911412A | Tuyau | 1 |
| 11 | 77116648B | Vis M6X14 | 1 |
| 12 | 82718471AA | Plaquette | 1 |
| 13 | 88643141A | Joint D'Etancheite | 4 |
