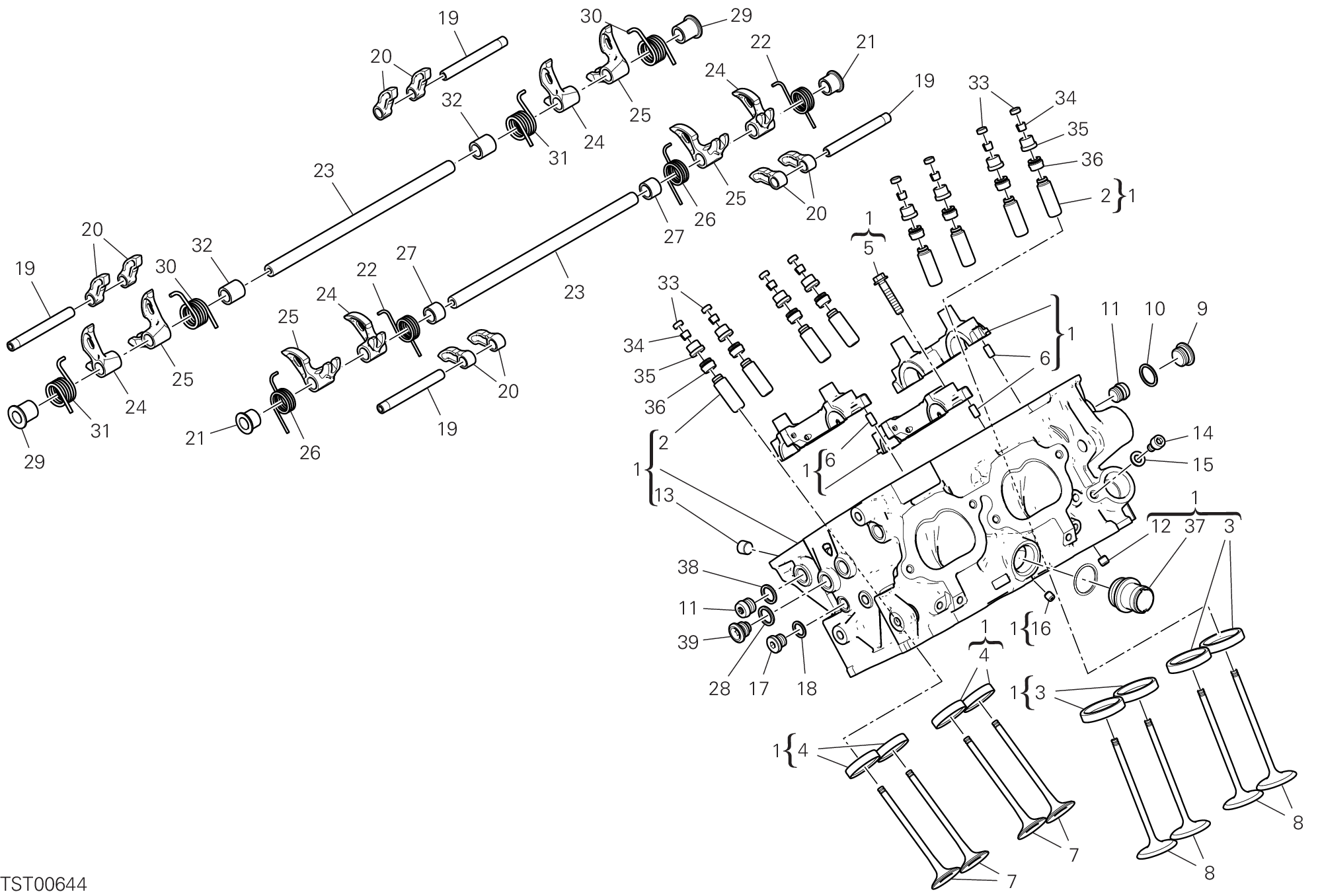

Culasse Arrière - Superleggera V4 2021

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	30125782AR	Culasse arrière	1
2	303A0741A	Guide de soupape	8
3	304A1091A	Siège soupape admissiom	4
4	304A1101A	Siège soupape D'Echappement	4
5	77940441A	Vis	12
6	86050061A	Goupille M5X10	6
7	21111201A	Soupape dechappement	4
8	21011093A	Soupape admission	4
9	77913541A	Bouchon fileté M15X1	5
10	85211201A	Joint aluminium	5
11	77913611A	Bouchon fileté	4
12	86010151A	Goupille	1
13	78011262A	Bouchon	4
14	77150624B	Vis	1
15	85240261A	Rosette	1
16	86010061A	Goupille	1
17	78050011B	Bouchon fileté	1
18	85250241A	Rondelle 10X14X1	1
19	82115561A	Axe culbuteur ouverture	4
20	20810461A	Culbuteur ouverture	8
21	7131C231A	Entretoise	2
22	79916091C	Ressort retour soupape D'Aspiration gau	2
23	82115801B	Axe culbuteur fermature	2
24	20910791A	Culbuteur fermature gauche	4
25	20910781A	Culbuteur fermature droit	4
26	79916101C	Ressort retour soupape D'Aspiration dro	2
27	7131C211A	Entretoise	2
28	85250261B	Joint	2
29	7131C241A	Entretoise	2
30	79916121C	Ressort retour soupape D'Echappement dr	2
31	79916111C	Ressort retour soupape D'Echappement ga	2
32	7131C221A	Entretoise	2
33	84012011AA	Réglage culbeteur ouverture 1.85 mm	8
33	84012011AB	Réglage culbeteur ouverture 1.90 mm	8
33	84012011AC	Réglage culbeteur ouverture 1.95 mm	8
33	84012011AD	Réglage culbeteur ouverture 2.00 mm	8
33	84012011AE	Réglage culbeteur ouverture 2.05 mm	8
33	84012011AF	Réglage culbeteur ouverture 2.10 mm	8
33	84012011AG	Réglage culbeteur ouverture 2.15 mm	8
33	84012011AH	Réglage culbeteur ouverture 2.20 mm	8
33	84012011AI	Réglage culbeteur ouverture 2.25 mm	8
33	84012011AJ	Réglage culbeteur ouverture 2.30 mm	8
33	84012011AK	Réglage culbeteur ouverture 2.35 mm	8
33	84012011AL	Réglage culbeteur ouverture 2.40 mm	8
33	84012011AM	Réglage culbeteur ouverture 2.45 mm	8
33	84012011AN	Réglage culbeteur ouverture 2.50 mm	8
33	84012011AO	Réglage culbeteur ouverture 2.55 mm	8
33	84012011AP	Réglage culbeteur ouverture 2.60 mm	8
33	84012011AQ	Réglage culbeteur ouverture 2.65 mm	8
34	84510081A	Jeu Demi-Cones	8
35	84011991AH	Réglage culbeteur fermature 4.90 mm	8
35	84011991AI	Réglage culbeteur fermature 4.95 mm	8
35	84011991AJ	Réglage culbeteur fermature 5.00 mm	8
35	84011991AK	Réglage culbeteur fermature 5.05 mm	8
35	84011991AL	Réglage culbeteur fermature 5.10 mm	8
35	84011991AM	Réglage culbeteur fermature 5.15 mm	8
35	84011991AN	Réglage culbeteur fermature 5.20 mm	8
35	84011991AO	Réglage culbeteur fermature 5.25 mm	8
35	84011991AP	Réglage culbeteur fermature 5.30 mm	8
35	84011991AQ	Réglage culbeteur fermature 5.35 mm	8
35	84011991AR	Réglage culbeteur fermature 5.40 mm	8
35	84011991AS	Réglage culbeteur fermature 5.45 mm	8
35	84011991AT	Réglage culbeteur fermature 5.50 mm	8
35	84011991AU	Réglage culbeteur fermature 5.55 mm	8
35	84011991AV	Réglage culbeteur fermature 5.60 mm	8
35	84011991AW	Réglage culbeteur fermature 5.65 mm	8
35	84011991AZ	Réglage culbeteur fermature 5.70 mm	8
36	76440091B	Bague D'Etencheite Guide-Soupape	8
37	66810591A	Goulotte	1
38	85241831A	Rondelle	4
39	78010511G	Bouchon	2

—
