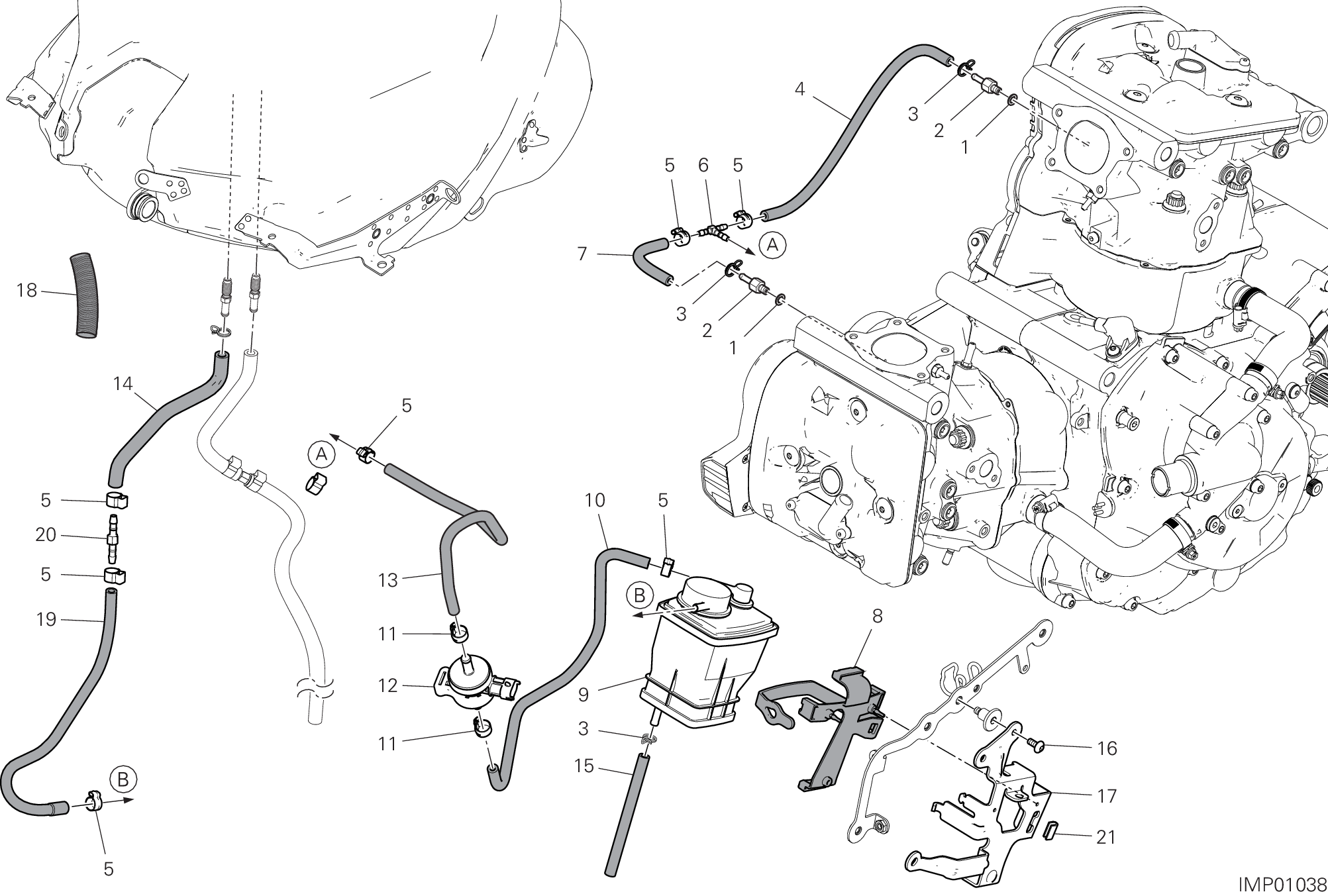

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85250231A | Joint | 2 |
| 2 | 81411111C | Raccord tuyau | 2 |
| 3 | 74140431A | Collier | 4 |
| 4 | 93510251C | Tuyau | 1 |
| 5 | 74141711A | Collier 10-7 mm | 7 |
| 6 | 81411831A | Raccord à trois voies | 1 |
| 7 | 93510261C | Tuyau | 1 |
| 8 | 70010751A | Antivibration | 1 |
| 9 | 42640041B | Filtre canister | 1 |
| 10 | 93510351A | Tuyau | 1 |
| 11 | 74140651A | Fascetta 11-7 mm | 2 |
| 12 | 65540101A | Soupape vidange | 1 |
| 13 | 93510361B | Tuyau | 1 |
| 14 | 93510281C | Tuyau | 1 |
| 15 | 87611452A | Tuyau | 1 |
| 16 | 77244173B | Vis tbei M5X12 | 3 |
| 17 | 8301E231AA | Plaque | 1 |
| 18 | 4601C581A | Gaine de protection | 1 |
| 19 | 93510411A | Tuyau | 1 |
| 20 | 81416251A | Raccord | 1 |
| 21 | 76414241A | Caoutchouc | 1 |
