Pincez pour zoomer · touchez une pièce

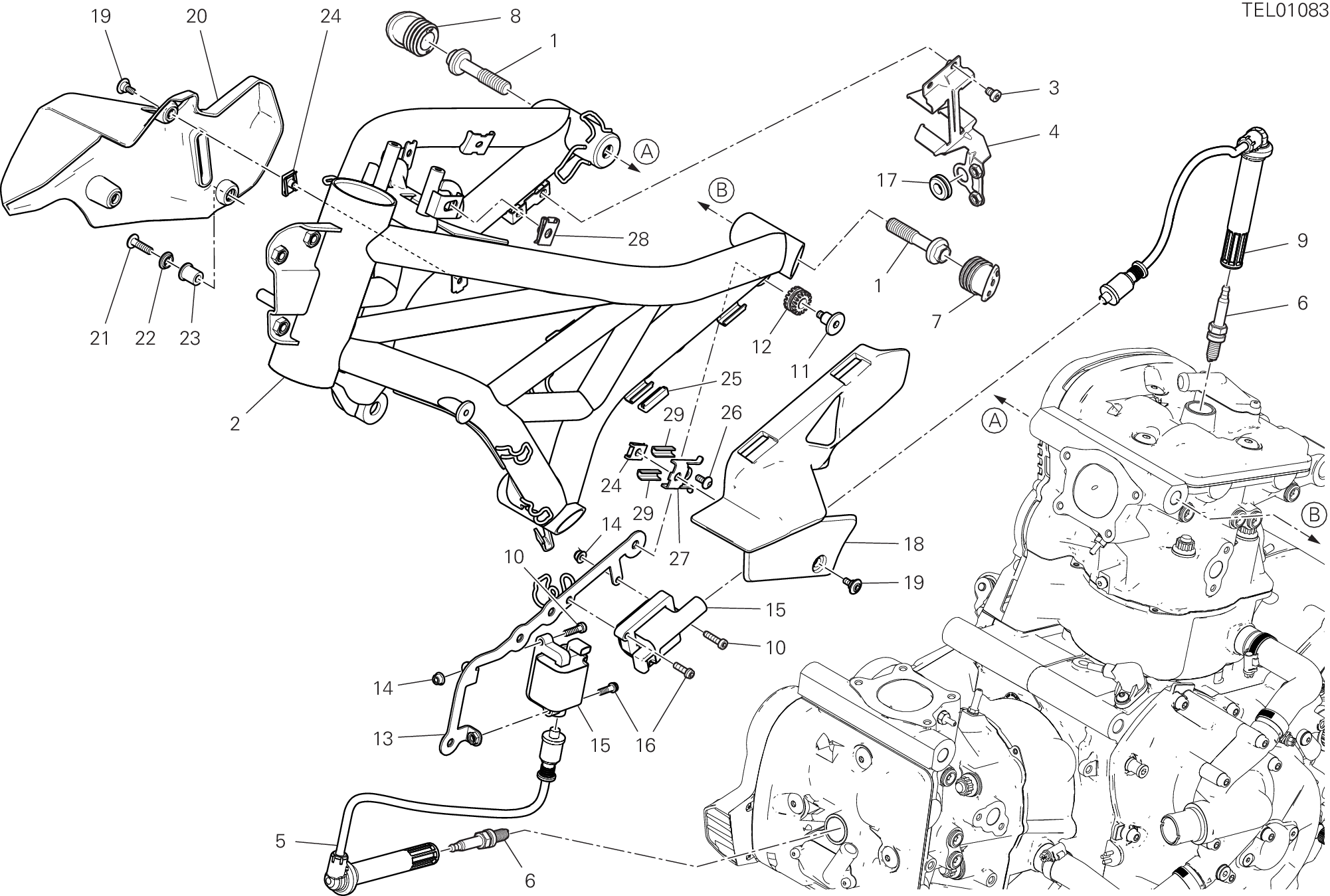

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77918291AA | Vis special | 4 |
| 2 | 47013121AA | Cadre rouge | 1 |
| 2 | 47018092AA | Cadre rouge | 1 |
| 3 | 77350618B | Vis tceir M6X8 | 2 |
| 4 | 83018172AA | Support, boîte à fusibles | 1 |
| 5 | 67110601D | Câble bougie tête horizontal | 1 |
| 6 | 67040451A | Bougie NGK Mar9A-J | 2 |
| 7 | 87210922A | Tampon gauche | 1 |
| 8 | 87210912A | Tampon droit | 1 |
| 9 | 67110591D | Câble bougie tête vertical | 1 |
| 10 | 77354743B | Vis tceir M5X20 din6912 8,8 | 2 |
| 11 | 77214351AA | Vis special | 4 |
| 12 | 76410241A | Joint en caoutchouc Anti-Vibration | 4 |
| 13 | 8301E221BA | Support bobine | 1 |
| 14 | 74810351B | Ecrou | 2 |
| 15 | 38010151A | Bobine D'Allumage | 2 |
| 16 | 77156413B | Vis tceif M5X16 | 2 |
| 17 | 76410981A | Joint en caoutchouc Anti-Vibration | 1 |
| 18 | 48212341A | Calotte gauche | 1 |
| 19 | 77214411AA | Vis tceif M5X9 | 3 |
| 20 | 48212331A | Calotte droit | 1 |
| 21 | 77240453C | Vis tbeif M6X22 10,9 | 1 |
| 22 | 71614811AA | Entretoise | 1 |
| 23 | 85041121A | Douille | 1 |
| 24 | 85040551A | Fixation rapide | 3 |
| 25 | 76411881A | Caoutchouc | 2 |
| 26 | 77244173B | Vis tbei M5X12 | 1 |
| 27 | 8301F531AA | Bride gauche | 1 |
| 28 | 85044281A | Fixation rapide | 1 |
| 29 | 76414301A | Caoutchouc | 2 |
