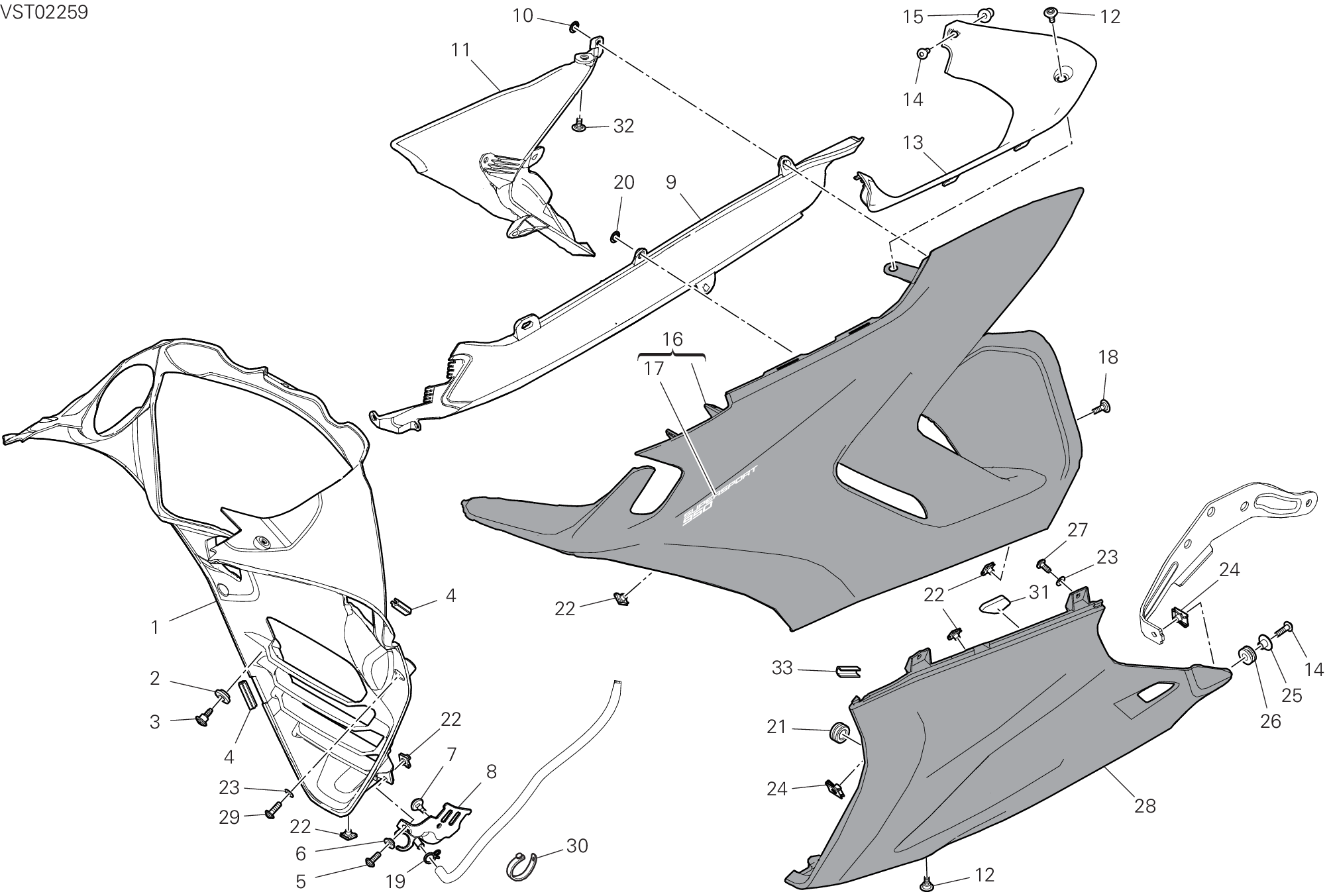

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48412761A | Protection radiateur | 1 |
| 2 | 76411511A | Caoutchouc | 2 |
| 3 | 77210841C | Vis | 2 |
| 4 | 76411541A | Caoutchouc | 4 |
| 5 | 77244183B | Vis tbei M5X14 | 1 |
| 6 | 71611441A | Entretoise | 1 |
| 7 | 86610751A | Tampon | 1 |
| 8 | 8291M991A | Support | 1 |
| 9 | 48412631A | Conduit gauche. | 1 |
| 10 | 85040521A | Jonc | 1 |
| 11 | 4801C051A | Déflecteur air gauche | 1 |
| 12 | 77214411AA | Vis tceif M5X9 | 3 |
| 13 | 48018762A | Ouie radiateur gauche | 1 |
| 14 | 77244203B | Vis | 2 |
| 15 | 85040821A | Insertion fileté | 1 |
| 16 | 4801C081BA | Demi-Carene supérieure gauche rouge | 1 |
| 17 | 4381E361A | Decalcomanie gauche | 1 |
| 18 | 77214371BA | Vis M5X14 | 2 |
| 19 | 74140431A | Collier | 1 |
| 20 | 85044681A | Rondelle à griffes | 8 |
| 21 | 76410901A | Caoutchouc | 1 |
| 22 | 85041951AA | Fixation rapide | 4 |
| 23 | 85611401A | Rondelle | 7 |
| 24 | 85040551A | Fixation rapide | 2 |
| 25 | 71614251A | Entretoise | 1 |
| 26 | 76410841B | Caoutchouc | 1 |
| 27 | 77211091C | Vis special | 3 |
| 28 | 4801C091AA | Demi-Carene inférieur gauche rouge | 1 |
| 29 | 77244198B | Vis | 2 |
| 30 | 74110551A | Collier caoutchouc 39Mm | 1 |
| 31 | 86612361A | Tampon | 1 |
| 32 | 77211251A | Vis special | 1 |
| 33 | 76414301A | Caoutchouc | 1 |
