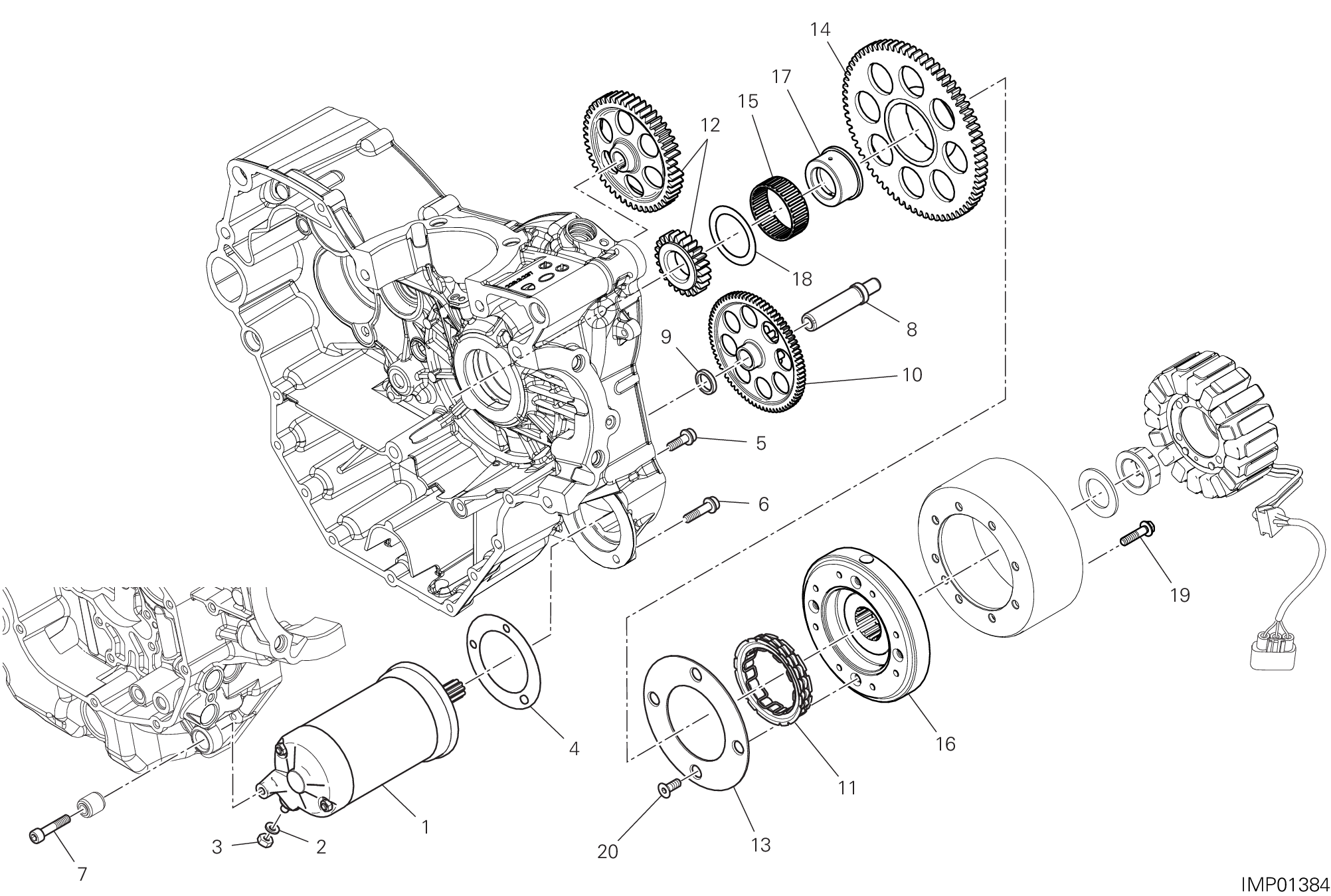

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 27040107A | Démarreur électrique | 1 |
| 2 | 85350101A | Rondelle elastique | 1 |
| 3 | 75050051A | Écrou M6 | 1 |
| 4 | 78810542A | Joint | 1 |
| 5 | 77140677CF | Vis tceif M6X20 | 2 |
| 6 | 77140697CF | Vis | 1 |
| 7 | 77110521A | Vis tcei M6X30 | 1 |
| 8 | 82113471A | Pivot engranage | 1 |
| 9 | 71319191A | Entretoise | 1 |
| 10 | 176Z0021A | Engrenage intermediaire D74/13 | 1 |
| 11 | 70140591A | Roue libre | 1 |
| 12 | 17122421A | Engranages distribution | 1 |
| 13 | 16016371A | Disque roue libre | 1 |
| 14 | 173Z0021A | Engrenage entraine démarrage électrique | 1 |
| 15 | 70240181B | Roulement à aiguilles | 1 |
| 16 | 27611211B | Bride | 1 |
| 17 | 88110341A | Douille | 1 |
| 18 | 85610751A | Rondelle butée | 1 |
| 19 | 77253330ZF | Vis | 8 |
| 20 | 77750508CC | Vis | 4 |
