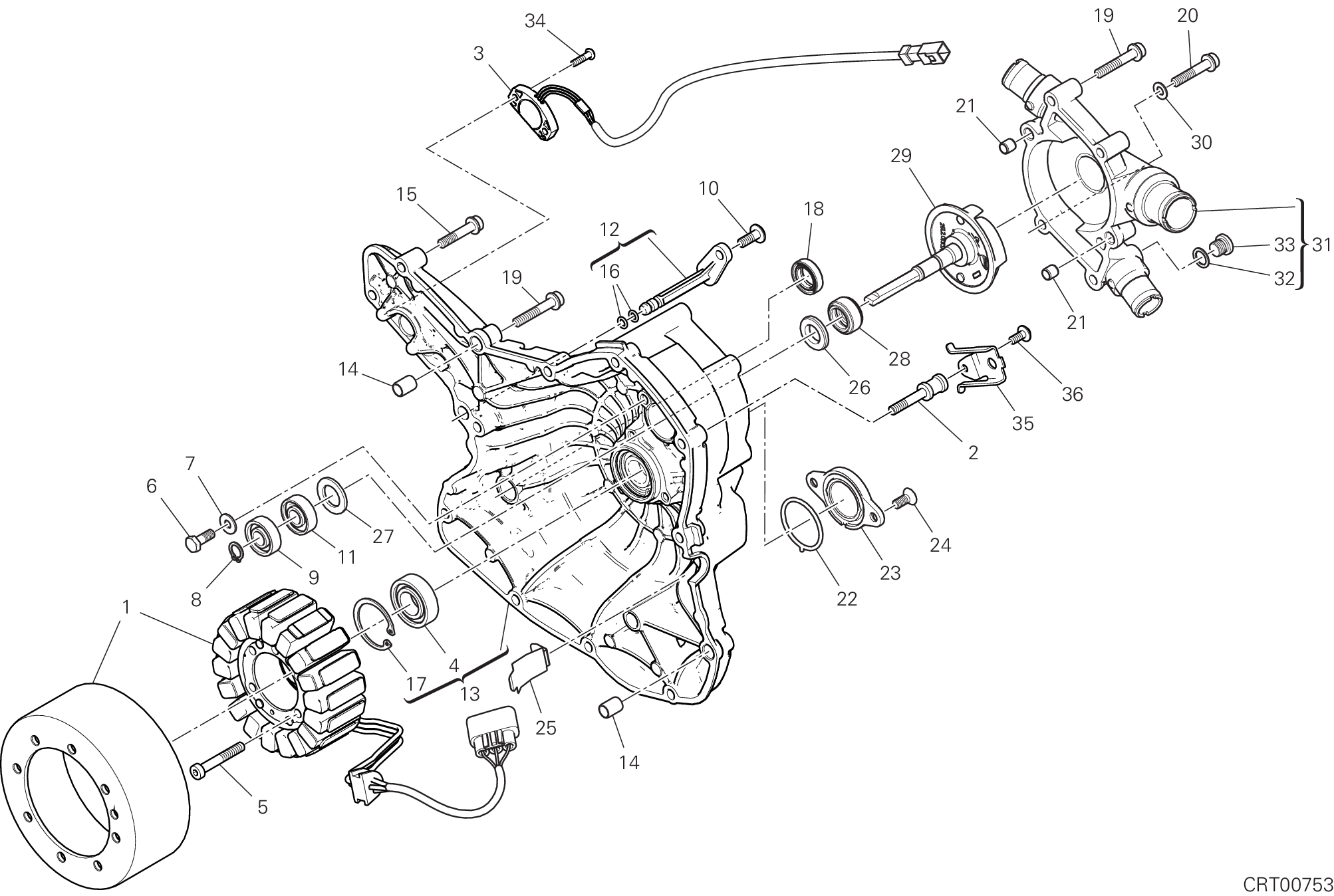

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26420461B | Alternateur denso | 1 |
| 2 | 77917711AA | Vis special | 1 |
| 3 | 55243521A | Capteur de position boîte de vitesses | 1 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 77350738BC | Vis | 3 |
| 6 | 77052508B | Vis te M6X16 | 2 |
| 7 | 85211721A | Rondelle 6X14.2X1.3 | 2 |
| 8 | 88450431A | Circlip | 1 |
| 9 | 70240102A | Roulement | 1 |
| 10 | 77240423C | Vis | 1 |
| 11 | 70240091A | Roulement à billes 6000 | 1 |
| 12 | 87321271A | Bouchon | 1 |
| 13 | 24221491BD | Couvercle générateur | 1 |
| 14 | 71111601A | Goujon de référence | 2 |
| 15 | 77140713C | Vis tceif M6X30 10,9 | 10 |
| 16 | 88641731A | Joint torique 1,78X4,76 | 2 |
| 17 | 735033380 | Circlip | 1 |
| 18 | 937831524 | Bague D'Etancheite | 1 |
| 19 | 77140723C | Vis tceif M6X35 10,9 | 6 |
| 20 | 77113961A | Vis | 2 |
| 21 | 71110922A | Goujon de référence | 2 |
| 22 | 88610951A | Joint torique 32.99X2.62 | 1 |
| 23 | 24713571AE | Couvercle | 1 |
| 24 | 77750493C | Vis tspei M6X14 | 2 |
| 25 | 82716091A | Tole | 1 |
| 26 | 93050051A | Tenue mecanique | 1 |
| 27 | 71311281B | Entretoise | 1 |
| 28 | 93050062B | Tenue mecanique | 1 |
| 29 | 25120131A | Couronne mobile pompe eau | 1 |
| 30 | 85250481A | Joint 6X12X1 Din7603-A | 2 |
| 31 | 24724481AF | Couvercle pompe eau complet | 1 |
| 32 | 85250241A | Rondelle 10X14X1 | 1 |
| 33 | 78050012A | Bouchon filetée M10X1 | 1 |
| 34 | 72050069E | Vis | 2 |
| 35 | 8301F531AA | Bride gauche | 1 |
| 36 | 77244173B | Vis tbei M5X12 | 1 |
