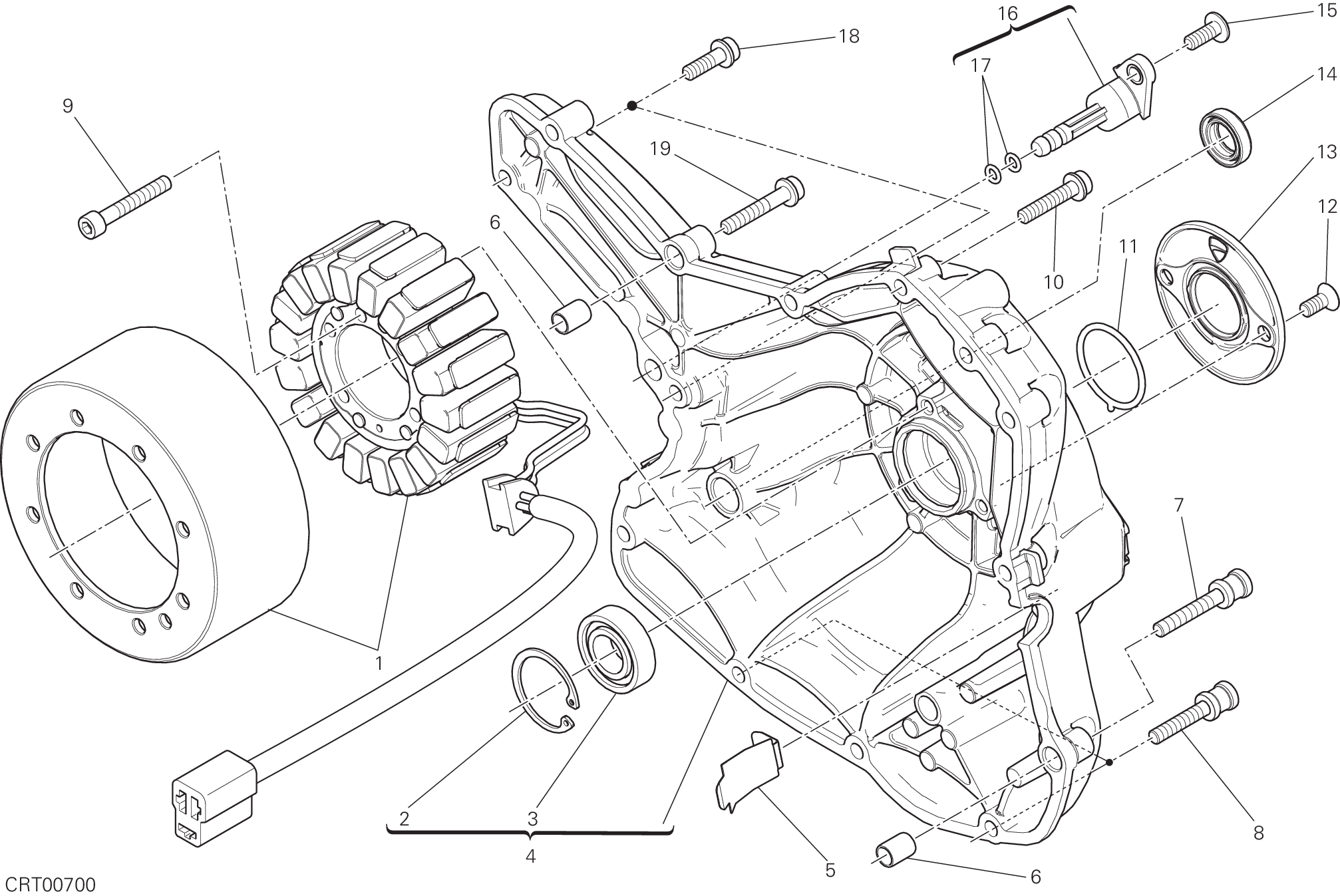

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26420471A | Alternateur denso | 1 |
| 2 | 88450721A | Anneau arrêt | 1 |
| 3 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 4 | 24221262A | Couvercle alternateur complet | 1 |
| 5 | 82716091A | Tole | 1 |
| 6 | 71111601A | Goujon de référence | 2 |
| 7 | 77916041D | Vis special | 1 |
| 8 | 77916311A | Vis special | 2 |
| 9 | 77150738B | Vis tcei M6X40 | 3 |
| 10 | 77140717C | Vis tceif M6X30 10,9 | 8 |
| 11 | 88610951A | Joint torique 32.99X2.62 | 1 |
| 12 | 77750498C | Vis tspei M6X14 | 2 |
| 13 | 24714771A | Couvercle | 1 |
| 14 | 937831524 | Bague D'Etancheite | 1 |
| 15 | 77240423C | Vis | 1 |
| 16 | 87321151A | Bouchon (ensemble) | 1 |
| 17 | 88641731A | Joint torique 1,78X4,76 | 2 |
| 18 | 77140677C | Vis | 2 |
| 19 | 77140727C | Vis | 1 |
