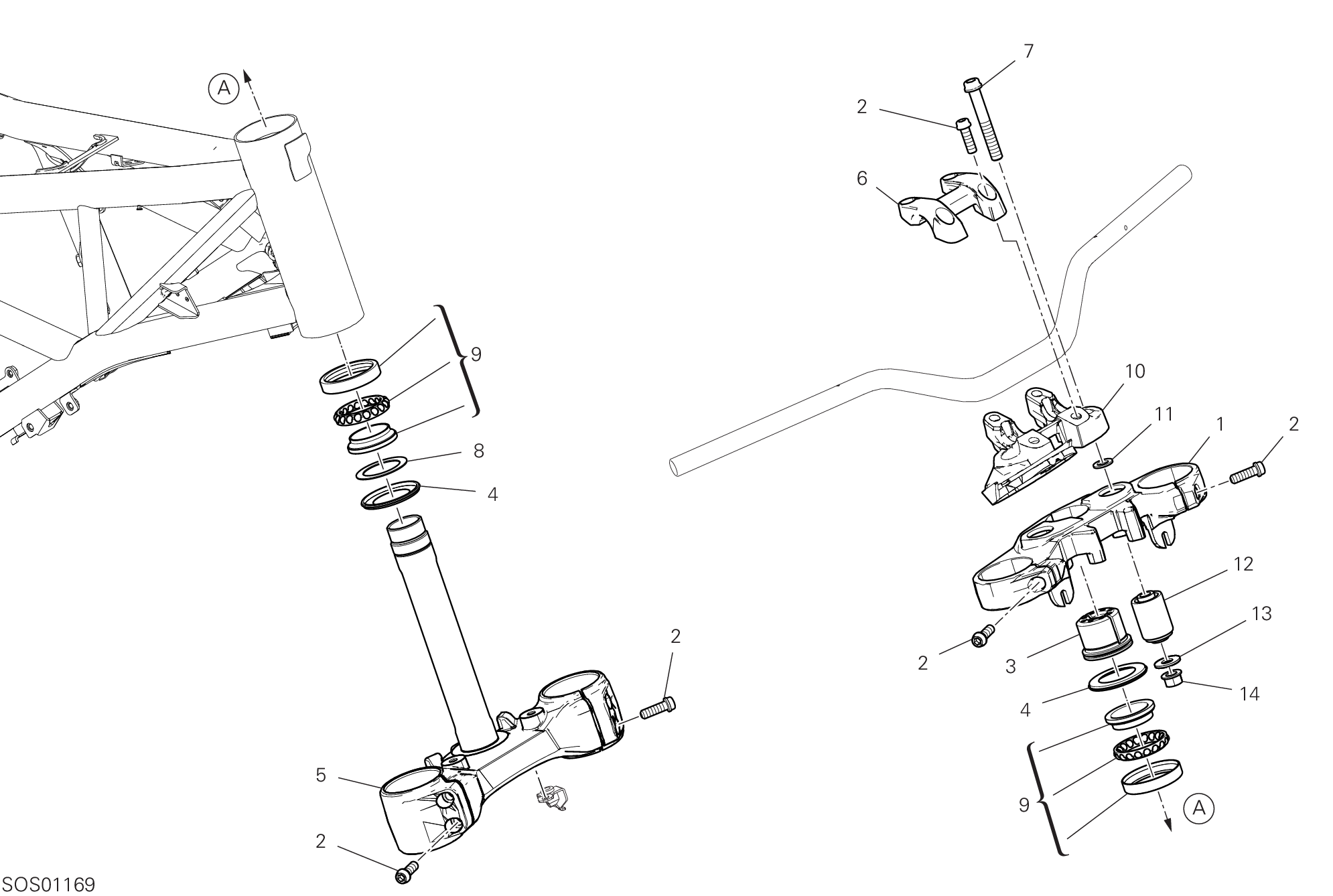

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34111153AB | Tête de direction | 1 |
| 2 | 77157254B | Vis | 11 |
| 3 | 70310131A | Écrou supérieur tête direction | 1 |
| 4 | 93010041B | Bague étanchéité | 2 |
| 5 | 34220891AB | Base di sterzo | 1 |
| 6 | 36011811AA | Cavalier guidon, supérieur | 1 |
| 7 | 77159414B | Vis | 2 |
| 8 | 85211031AB | Rosette | 1 |
| 9 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 10 | 36011801AA | Cavalier guidon, inférieur | 1 |
| 11 | 85250401A | Rondelle 10,5X18X1.6 | 2 |
| 12 | 70011151A | Antivibration | 2 |
| 13 | 85213701A | Rosette | 2 |
| 14 | 74840241AB | Écrou M10X1.25 | 2 |
