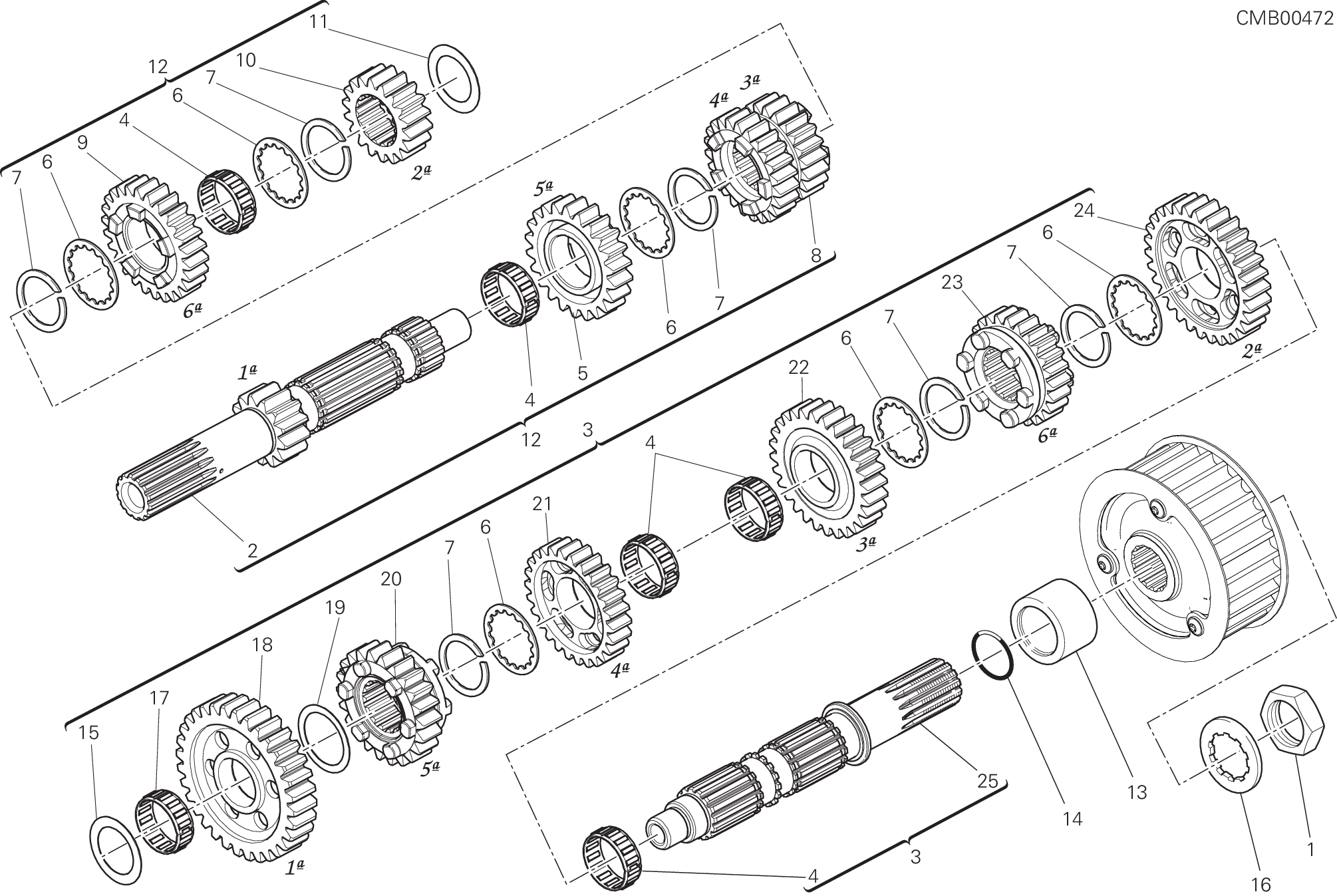

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 75010071A | Ecrou | 1 |
| 2 | 14910831D | Arbre primaire boîte de vitesses | 1 |
| 3 | 15021941B | Arbre secondaire complet | 1 |
| 4 | 70140051A | Roulement à aiguilles | 5 |
| 5 | 17213291C | Engrenage menant 5Me vitesse | 1 |
| 6 | 85611372A | Rondelle, frein 28X32.5X1 | 6 |
| 7 | 88210151A | Anneau arrêt 25X29X2.4 | 6 |
| 8 | 17213281C | Engrenage menant 3/4Me vitesse | 1 |
| 9 | 17213301C | Engrenage menant 6Me vitesse | 1 |
| 10 | 17213271A | Engrenage conducteur 2Eme vitesse | 1 |
| 11 | 71310141E | Rondelle de butée 20,3X32X1.6 | 1 |
| 12 | 15021431E | Arbre primaire complet | 1 |
| 13 | 71319951A | Entretoise pignon | 1 |
| 14 | 46320537A | Joint torique | 1 |
| 15 | 71312661A | Rondelle de butée 17,3X31X3,15 | 1 |
| 16 | 85110181B | Rosette de sécurité | 1 |
| 17 | 764020002 | Roulement à aiguilles | 1 |
| 18 | 17213311A | Engrenage entraine 1Ere vitesse | 1 |
| 19 | 067016155 | Rondelle de butée 1 mm | 1 |
| 20 | 17213351B | Engrenage entraine 5Eme vitesse D23 | 1 |
| 21 | 17213341B | Engrenage entraine 4Eme vitesse D24 | 1 |
| 22 | 17213331B | Engrenage entraine 3Eme vitesse D27 | 1 |
| 23 | 17213361B | Engrenage entraine 6Eme vitesse D22 | 1 |
| 24 | 17213321A | Engrenage entraine 2Eme vitesse | 1 |
| 25 | 14910891C | Arbre secondaire | 1 |
