Pincez pour zoomer · touchez une pièce

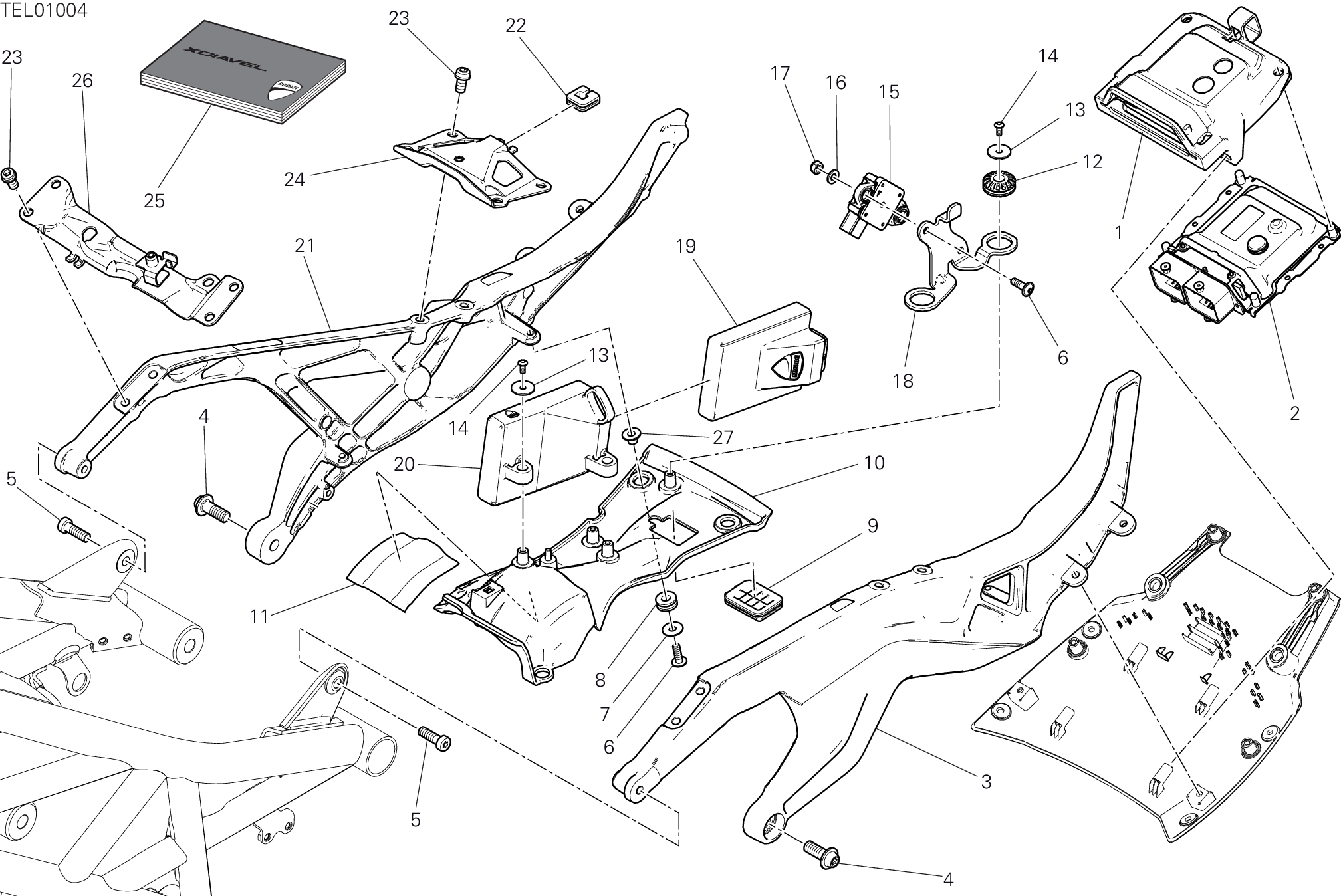

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 86612181A | Support en caoutchouc centrale contrôle moteur | 1 |
| 2 | 28642701A | Centrale contrôle moteur | 1 |
| 2 | 28642701E | Centrale contrôle moteur | 1 |
| 2 | 28642701F | Centrale contrôle moteur | 1 |
| 3 | 47110681AA | Cadre arrière gauche | 1 |
| 4 | 77919822AA | Vis special | 2 |
| 5 | 77340281A | Vis | 2 |
| 6 | 77240438C | Vis tbeif M6X18 | 6 |
| 7 | 85250091A | Rondelle 6.4X18X1 | 4 |
| 8 | 76410841B | Caoutchouc | 4 |
| 9 | 87211141A | Bouchon | 1 |
| 10 | 4601D433A | Cache inférieur | 1 |
| 11 | 4601E272A | Protection.à reflexion thermique | 1 |
| 12 | 76411361A | Joint en caoutchouc Anti-Vibration | 2 |
| 13 | 85241711A | Rondelle | 4 |
| 14 | 77440061A | Vis taraud | 4 |
| 15 | 38540072A | Piattaforma inerziale | 1 |
| 16 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 17 | 74941333B | Ecrou | 2 |
| 18 | 8301E091AA | Équerre piattaforma inerziale | 1 |
| 19 | 38510601F | Centrale blackbox | 1 |
| 20 | 86612171A | Support en caoutchouc centrale blackbox | 1 |
| 21 | 47110691AA | Cadre arrière droit | 1 |
| 22 | 76412341A | Caoutchouc | 1 |
| 23 | 77157203B | Vis tceif M8X14 8,8 | 8 |
| 24 | 47110632BA | Plaqu cadre arrière | 1 |
| 25 | 91373542A | Manuel D'Utilisation et entretien | 1 |
| 25 | 91373542B | Manuel D'Utilisation et entretien | 1 |
| 25 | 91373542C | Manuel D'Utilisation et entretien | 1 |
| 25 | 91373542D | Manuel D'Utilisation et entretien | 1 |
| 25 | 91373542E | Manuel D'Utilisation et entretien | 1 |
| 25 | 91373542F | Manuel D'Utilisation et entretien | 1 |
| 25 | 91373542G | Manuel D'Utilisation et entretien | 1 |
| 25 | 91373542R | Manuel D'Utilisation et entretien | 1 |
| 26 | 8301D931AA | Bride avant | 1 |
| 27 | 71614691AA | Entretoise | 4 |
