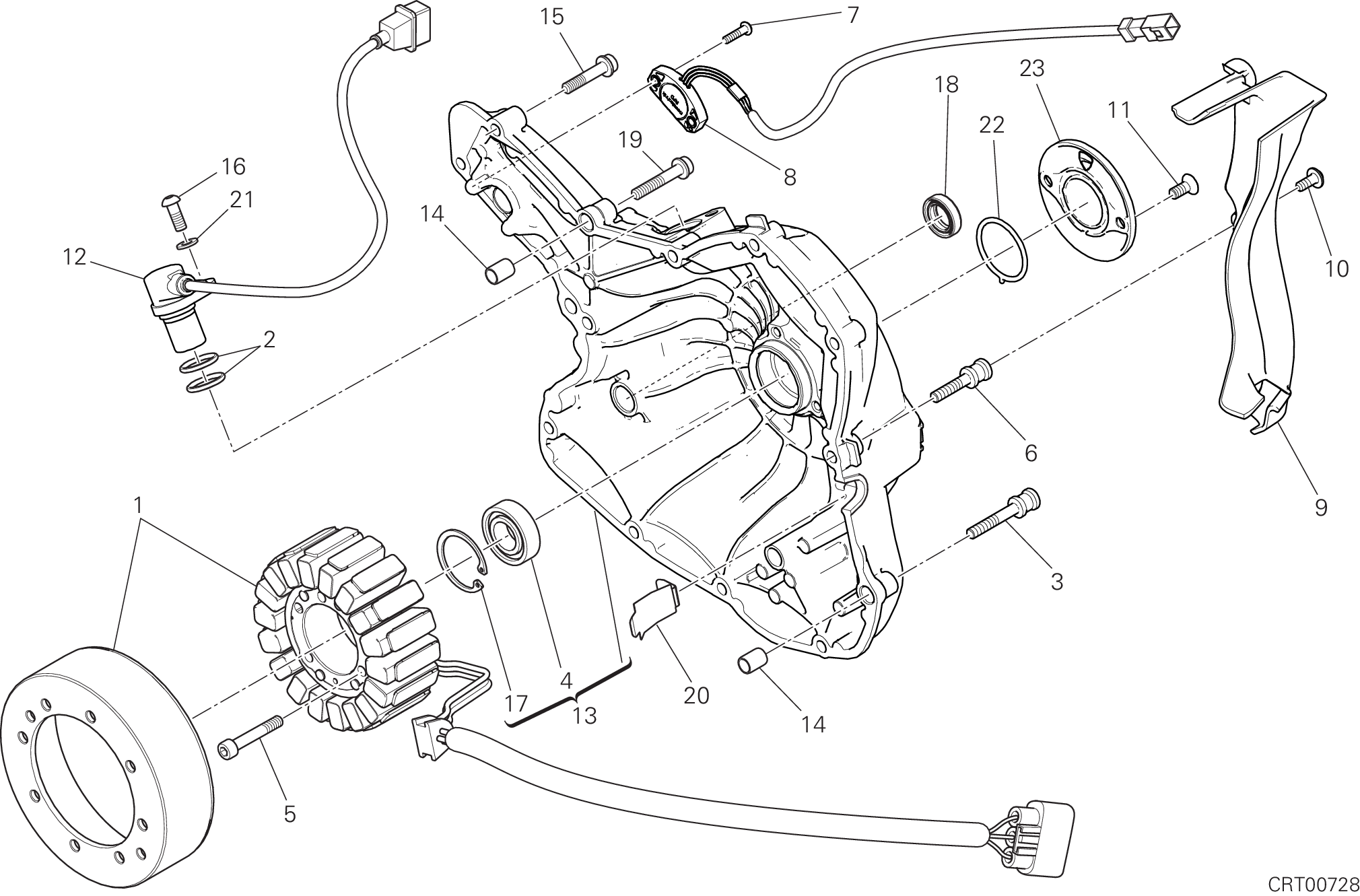

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26420501B | Alternateur denso | 1 |
| 2 | 88640331A | Joint torique 17,96X2,62 | 2 |
| 3 | 77916041DA | Vis special | 1 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 77350738B | Vis | 3 |
| 6 | 77916311A | Vis special | 2 |
| 7 | 72050069E | Vis | 2 |
| 8 | 55243522A | Capteur de position boîte de vitesses | 1 |
| 9 | 4601D792B | Couvercle, faisceau fils | 1 |
| 10 | 77244173B | Vis tbei M5X12 | 3 |
| 11 | 77750493C | Vis tspei M6X14 | 2 |
| 12 | 55241321C | Capteur phase et tours | 1 |
| 13 | 24221411GC | Couvercle alternateur complet noir opaque | 1 |
| 14 | 71111601A | Goujon de référence | 2 |
| 15 | 77140713C | Vis tceif M6X30 10,9 | 9 |
| 16 | 77550211B | Vis tbei M6X16 iso7380 10,9 | 1 |
| 17 | 735033380 | Circlip | 1 |
| 18 | 93042691A | Bague étanchéité | 1 |
| 19 | 77140723C | Vis tceif M6X35 10,9 | 1 |
| 20 | 82716091A | Tole | 1 |
| 21 | 85310031A | Rondelle elastique 6 mm | 1 |
| 22 | 88610951A | Joint torique 32.99X2.62 | 1 |
| 23 | 24734961AC | Couvercle capteur noir opaque | 1 |
