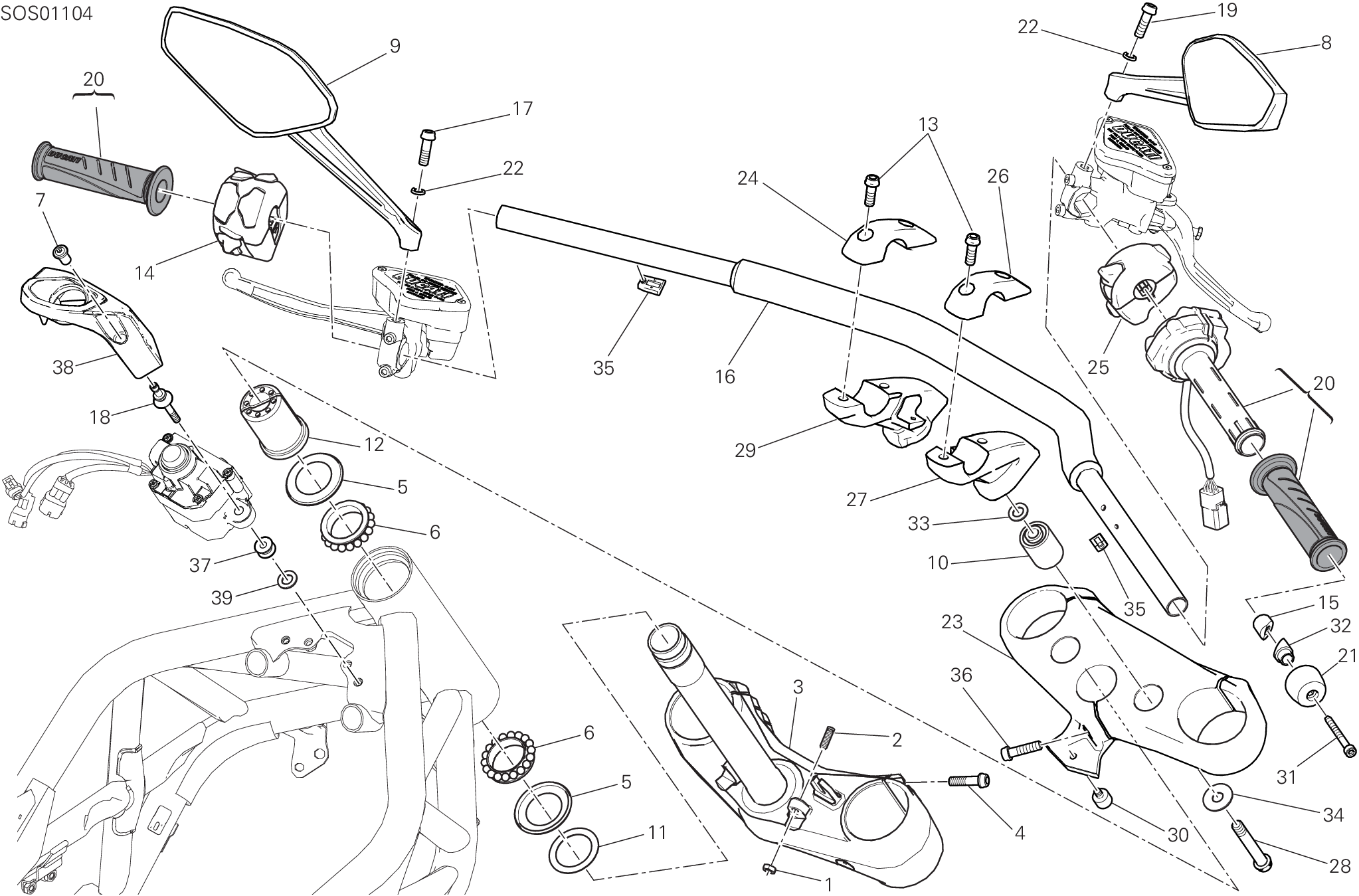

Guidon - Xdiavel 2021 | Ducati Store

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	74750071A	Ecrou	2
2	77850281A	Vis sans tête filetée stei M8X25	2
3	34220872AA	Base di sterzo (ensemble)	1
4	77156688B	Vis tceif	6
5	93010041B	Bague étanchéité	2
6	70241232A	Roulements direction ntn Sf07A17P	2
7	75012341AA	Écrou, special	2
8	52340242AC	Miroir droit pour mat noir	1
9	52340252AC	Miroir gauche pour mat noir	1
10	70011151A	Antivibration	2
11	85211031AB	Rosette	1
12	70310441A	Embout	1
13	77157248B	Vis tceif M8X22	4
14	65110231C	Commutateur gauche	1
15	71112791A	Douille	2
16	36011971AB	Guidon arrière	1
16	36012181AB	Guidon	1
17	77113741A	Vis M8X25	1
18	7791A111AA	Vis special	2
18	7791C171BA	Vis special	2
19	77113731A	Vis M8X25 gauche	1
20	66020102B	Contrôle gaz (ensemble)	1
21	15310072B	Masse antivibratile guidon	2
22	46210021A	Rondelle elastique 8 mm	2
23	34111141AA	Tête de direction	1
24	36011852AA	Cavalier guidon, supérieur gauche	1
25	65010223A	Commutateur droit	1
26	36011862AA	Cavalier guidon, supérieur droit	1
27	36011882AA	Bride guidon, inférieur droit	1
28	77113941A	Vis tceif M10X1,25X65 8,8	2
29	36011872AA	Bride guidon, inférieur gauche	1
30	82113291B	Pivot	1
31	77150763B	Vis tcei M6X55 uni5931 8,8	2
32	71011451A	Douille	2
33	85250401A	Rondelle 10,5X18X1.6	2
34	85210491B	Rondelle 10,5X28X1.5	2
35	83040071A	Jonc	2
36	7715727BF	Vis	3
37	71615911AA	Entretoise	2
38	24716761A	Couvercle handsfree	1
39	85250291A	Rondelle	2
