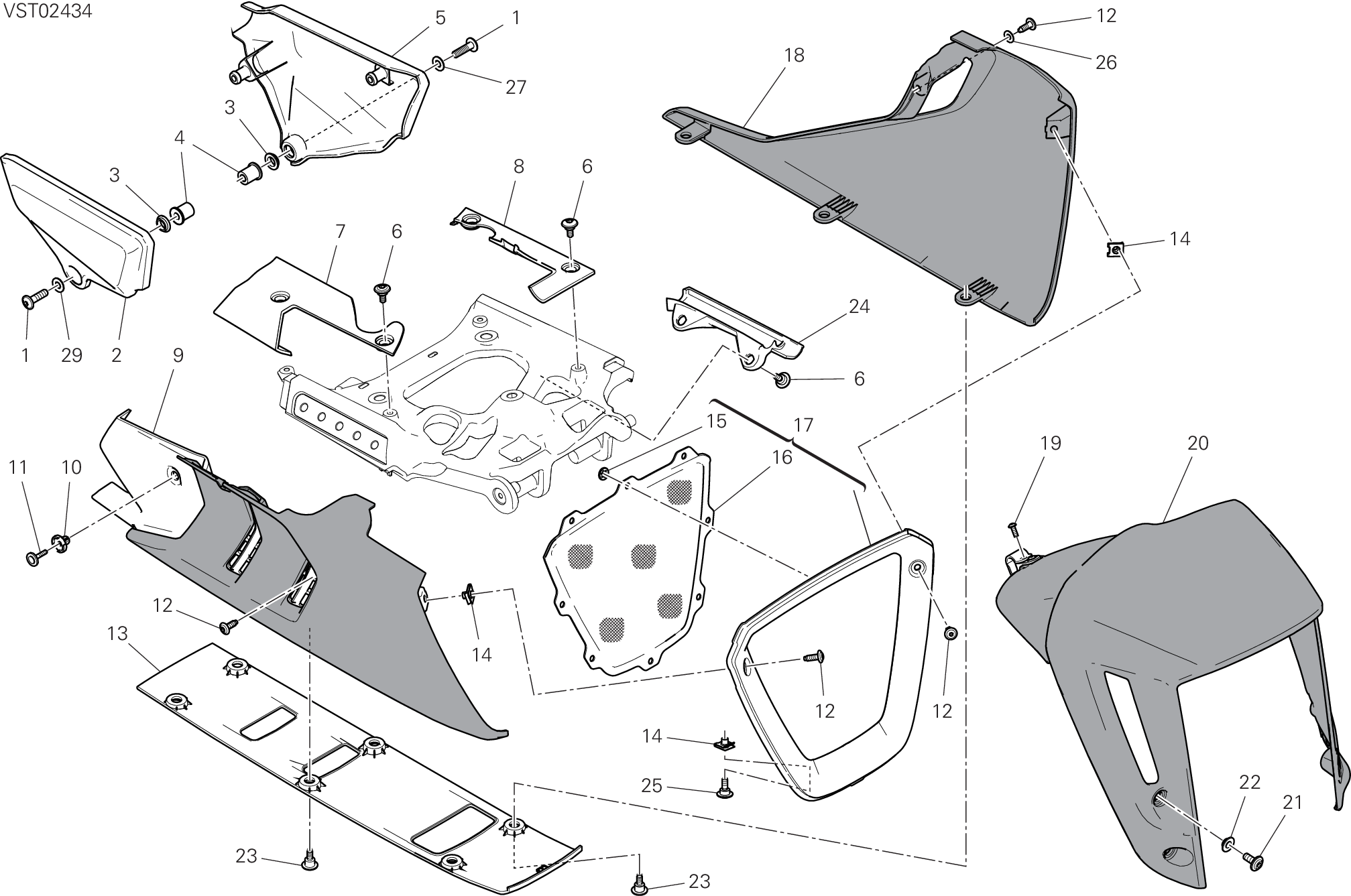

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77240453C | Vis tbeif M6X22 10,9 | 2 |
| 2 | 4601D831A | Calotte droit | 1 |
| 3 | 71614811AA | Entretoise | 2 |
| 4 | 85041121A | Douille | 2 |
| 5 | 4601D841A | Calotte gauche | 1 |
| 6 | 77214411BA | Vis special | 6 |
| 7 | 48018001A | Calotte droit supérieur | 1 |
| 8 | 48018011A | Calotte gauche supérieur | 1 |
| 9 | 48018073AB | Calotte droit nero lucido | 1 |
| 10 | 85041051A | Rivet femelle | 1 |
| 11 | 85041041A | Rivet male | 1 |
| 12 | 77211091C | Vis special | 4 |
| 13 | 48018031A | Cache carene inférieure | 1 |
| 14 | 85040471A | Fixation rapide M5 | 4 |
| 15 | 85040521A | Jonc | 8 |
| 16 | 4601D611AB | Filet | 1 |
| 17 | 48028021AB | Carene inférieure (ensemble) | 1 |
| 18 | 48018042AB | Calotte gauche nero lucido | 1 |
| 19 | 77440101A | Vis taraud 3.5X10 | 1 |
| 20 | 564P1401AD | Garde-Boue avant noir luisant | 1 |
| 21 | 77210893B | Vis | 4 |
| 22 | 71614011B | Entretoise | 4 |
| 23 | 77210841C | Vis | 6 |
| 24 | 48018091A | Cache tuyau huile | 1 |
| 25 | 77214081AA | Vis special | 2 |
| 26 | 85611401A | Rondelle | 1 |
| 27 | 85240171A | Rondelle | 2 |
