Pincez pour zoomer · touchez une pièce

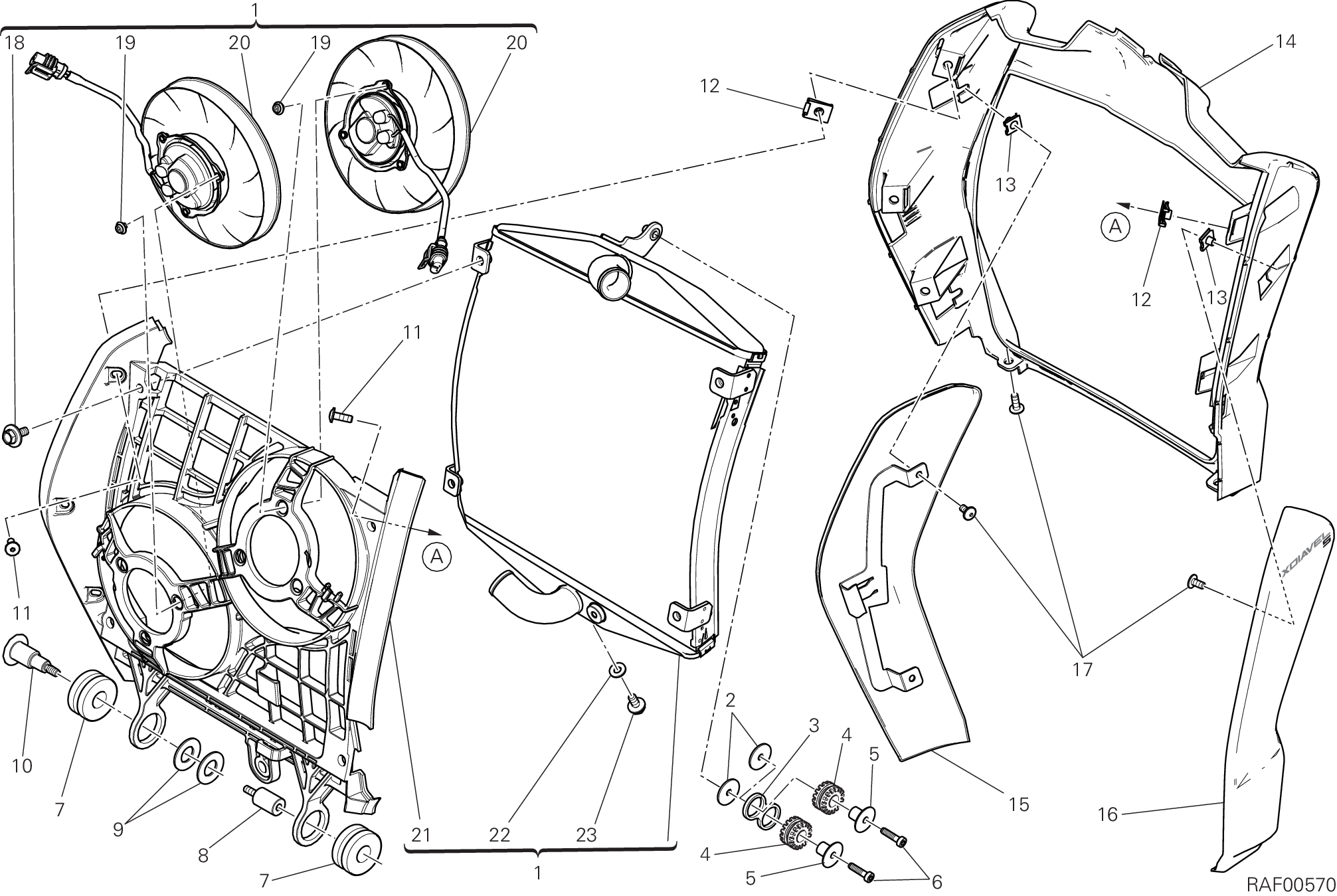

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54810591AC | Radiateur D'Eau complète | 1 |
| 2 | 85241731A | Rondelle 5.5X20X1.5 | 2 |
| 3 | 82718161AA | Plaquette | 1 |
| 4 | 76410221A | Joint en caoutchouc Anti-Vibration | 2 |
| 5 | 71611641AA | Entretoise | 2 |
| 6 | 77150458B | Vis tcei M5X25 | 2 |
| 7 | 76412351A | Joint en caoutchouc Anti-Vibration | 2 |
| 8 | 82115401BA | Pivot | 1 |
| 9 | 85210681B | Rondelle 15X28X1 | 2 |
| 10 | 82115611AA | Pivot gauche | 1 |
| 11 | 77240273C | Vis | 5 |
| 12 | 85040551A | Fixation rapide | 5 |
| 13 | 85040471A | Fixation rapide M5 | 3 |
| 14 | 48017722A | Carenatura radiateur D'Eau | 1 |
| 15 | 48017731AB | Couvercle gauche radiateur D'Eau | 1 |
| 16 | 48017741AB | Couvercle droit radiateur D'Eau | 1 |
| 17 | 77240253C | Vis | 6 |
| 18 | 77253711A | Vis | 5 |
| 19 | 77253701A | Vis | 6 |
| 20 | 55040291A | Electro-Ventilateur | 2 |
| 21 | 48018801A | Support electroventilateur | 1 |
| 22 | 85250771A | Rondelle | 1 |
| 23 | 78050181A | Bouchon radiateur | 1 |
