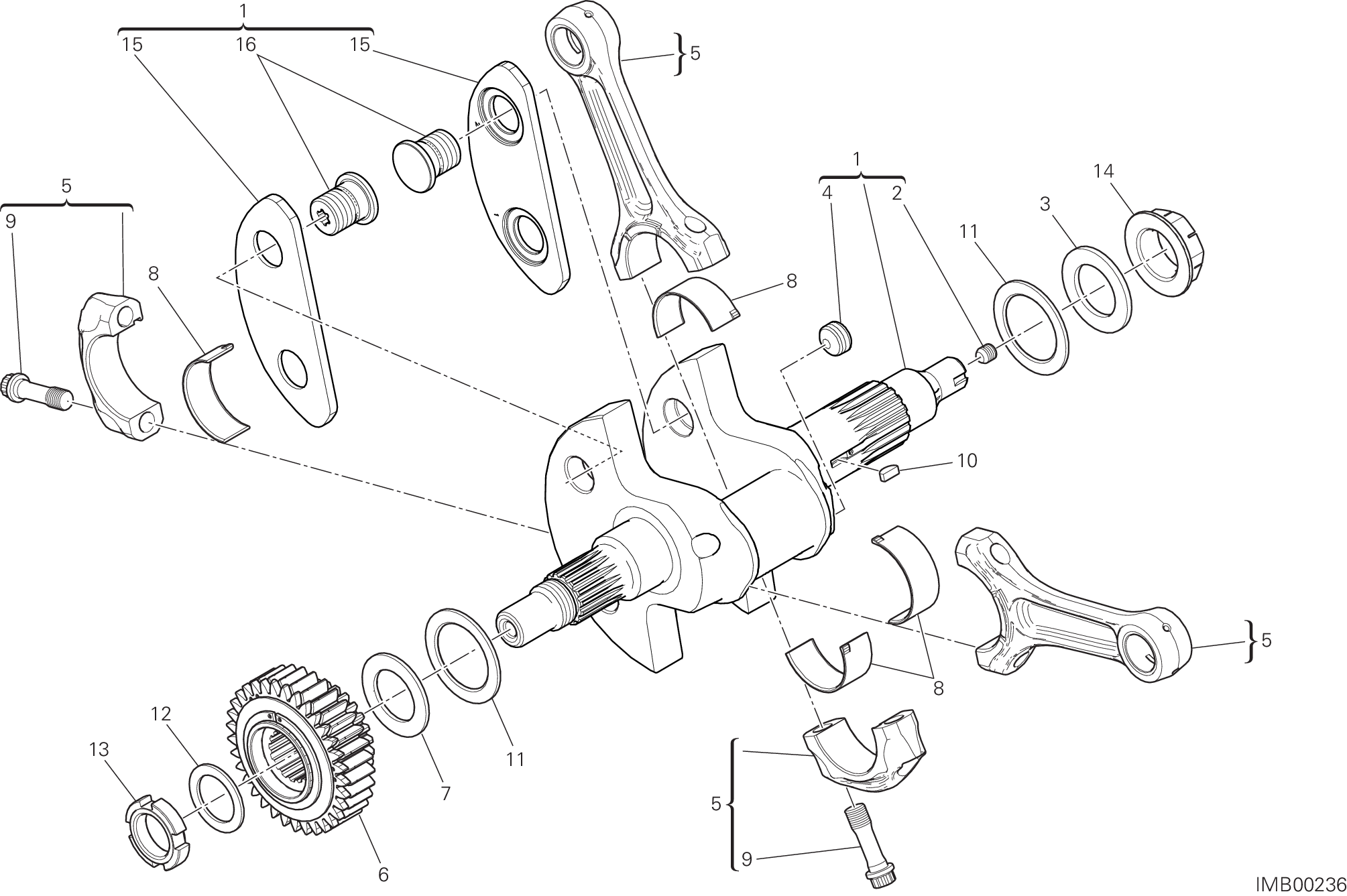

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14622301AR | Arbre moteur comp. | 1 |
| 2 | 77911092A | Vis special | 1 |
| 3 | 85213641A | Rosette | 1 |
| 4 | 78010151A | Bouchon filetée M16X1 | 1 |
| 5 | 15820271C | Jeu de bielles | 1 |
| 6 | 17021251A | Pignon transmission primaire | 1 |
| 7 | 71011691A | Entretoise | 1 |
| 8 | 11212091AA | Demi-Roulement rouge | 1 |
| 8 | 11212091AB | Demi-Roulement bleu | 1 |
| 8 | 11212091AC | Demi-Roulement jaune | 1 |
| 8 | 11212091AD | Demi-Roulement noir | 1 |
| 8 | 11212091AE | Demi-Roulement vert | 1 |
| 9 | 77914041C | Vis, chapeau bielle | 4 |
| 10 | 68010131A | Clavette, Demi-Lune woodruff 4X5X10 | 1 |
| 11 | 85212881D | Rondelle de butée 50X35X2.05 | 2 |
| 12 | 85140051A | Rosette de sécurité | 1 |
| 13 | 75011561A | Embout | 1 |
| 14 | 75011971A | Écrou à embase | 1 |
| 15 | 15310181A | Contrepoids | 2 |
| 16 | 82010242A | Pivot filetée | 4 |
