17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

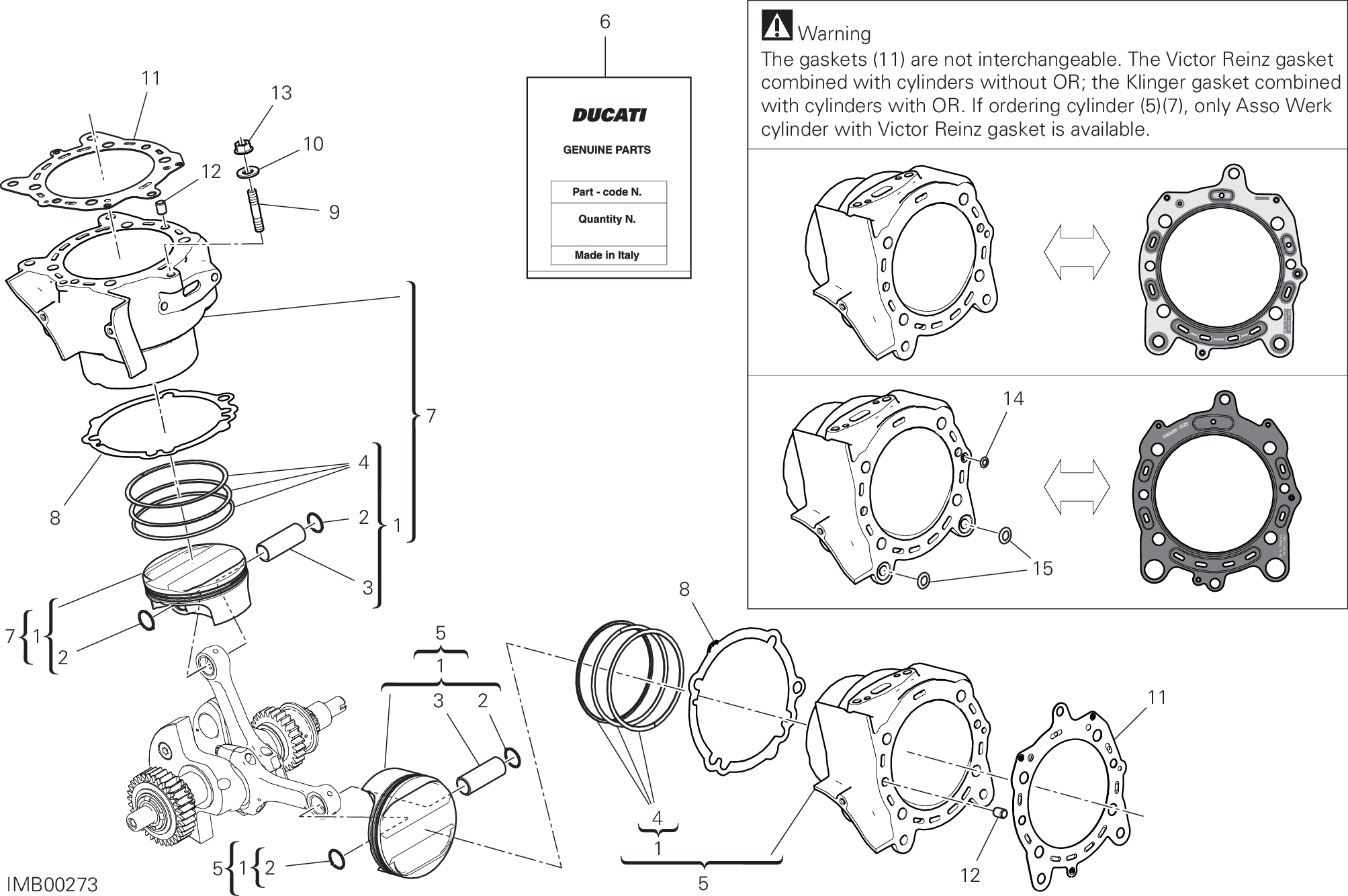

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12222491A | Piston complet | 2 |
| 2 | 12112481A | Bague elastique Bloque-Axe | 4 |
| 3 | 12113422A | Axe de piston | 2 |
| 4 | 12120711A | Jeu segments | 2 |
| 5 | 12022804D | Couplage cylindre piston horizontal | 1 |
| 6 | 79120561B | Etui garnitures (klinger) | 1 |
| 6 | 79120561D | Etui garnitures (victor reinz) | 1 |
| 7 | 12022814D | Couplage cylindre piston vertical | 1 |
| 8 | 78611251A | Joint base cylindre | 2 |
| 9 | 76611102A | Goujon | 1 |
| 10 | 85212771A | Rondelle | 1 |
| 11 | 78611371A | Joint cylindre tête (klinger) | 2 |
| 11 | 78611401D | Joint cylindre tête (victor reinz) | 2 |
| 12 | 71112191A | Goujon de référence | 1 |
| 13 | 74840482A | Ecrou | 1 |
| 14 | 88641731A | Joint torique 1,78X4,76 | 2 |
| 15 | 88641701A | Bague D'Etancheite | 4 |
