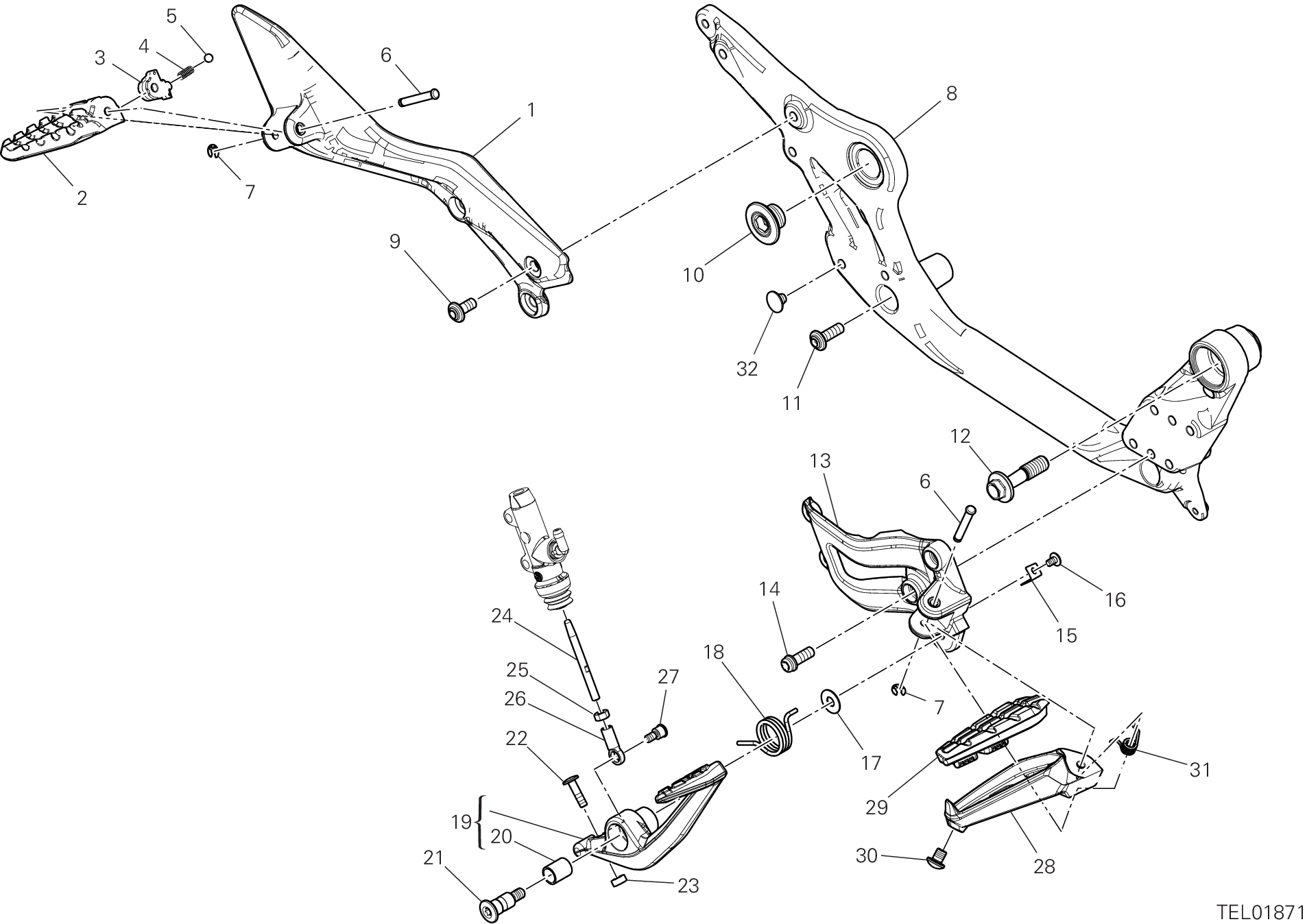

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8241A891AA | Plaque D. arrière | 1 |
| 2 | 46510981AA | Repose-Pieds arrière droit | 1 |
| 3 | 69610261A | Bloque-Ressort | 1 |
| 4 | 79910241B | Ressort | 1 |
| 5 | 84740021A | Bille | 1 |
| 6 | 82110681CA | Pivot Repose-Pieds | 2 |
| 7 | 88450031A | Circlip benzing din 6799 | 2 |
| 8 | 47112472AA | Cadre arrière droit | 1 |
| 9 | 77244503B | Vis M8X18 | 3 |
| 10 | 7791B971AA | Vis special | 1 |
| 11 | 77157253B | Vis | 2 |
| 12 | 7791A842AA | Vis special | 1 |
| 13 | 8241A871AA | Plaque D. avant | 1 |
| 14 | 77157243B | Vis | 2 |
| 15 | 82719461AA | Tole | 1 |
| 16 | 77240243C | Vis tbeif M5X8 | 1 |
| 17 | 85211511A | Rondelle | 1 |
| 18 | 7991D381AA | Ressort | 1 |
| 19 | 45721391AA | Levier de commande frein | 1 |
| 20 | 71210341A | Douille | 1 |
| 21 | 82111701CA | Pivot | 1 |
| 22 | 7791C511AA | Vis special | 1 |
| 23 | 74750011AB | Écrou filetée gauche M6 | 1 |
| 24 | 11714072AA | Tige | 1 |
| 25 | 74750031A | Écrou M6 | 1 |
| 26 | 18410102A | Joint à rotule | 1 |
| 27 | 82113811AA | Pivot | 1 |
| 28 | 46411301AA | Repose-Pieds avant droit | 1 |
| 29 | 76510101A | Caoutchouc Repose-Pieds droit | 1 |
| 30 | 82115311A | Vis special | 1 |
| 31 | 79914991A | Ressort Repose-Pieds | 1 |
| 32 | 87240821A | Bouchon | 2 |
