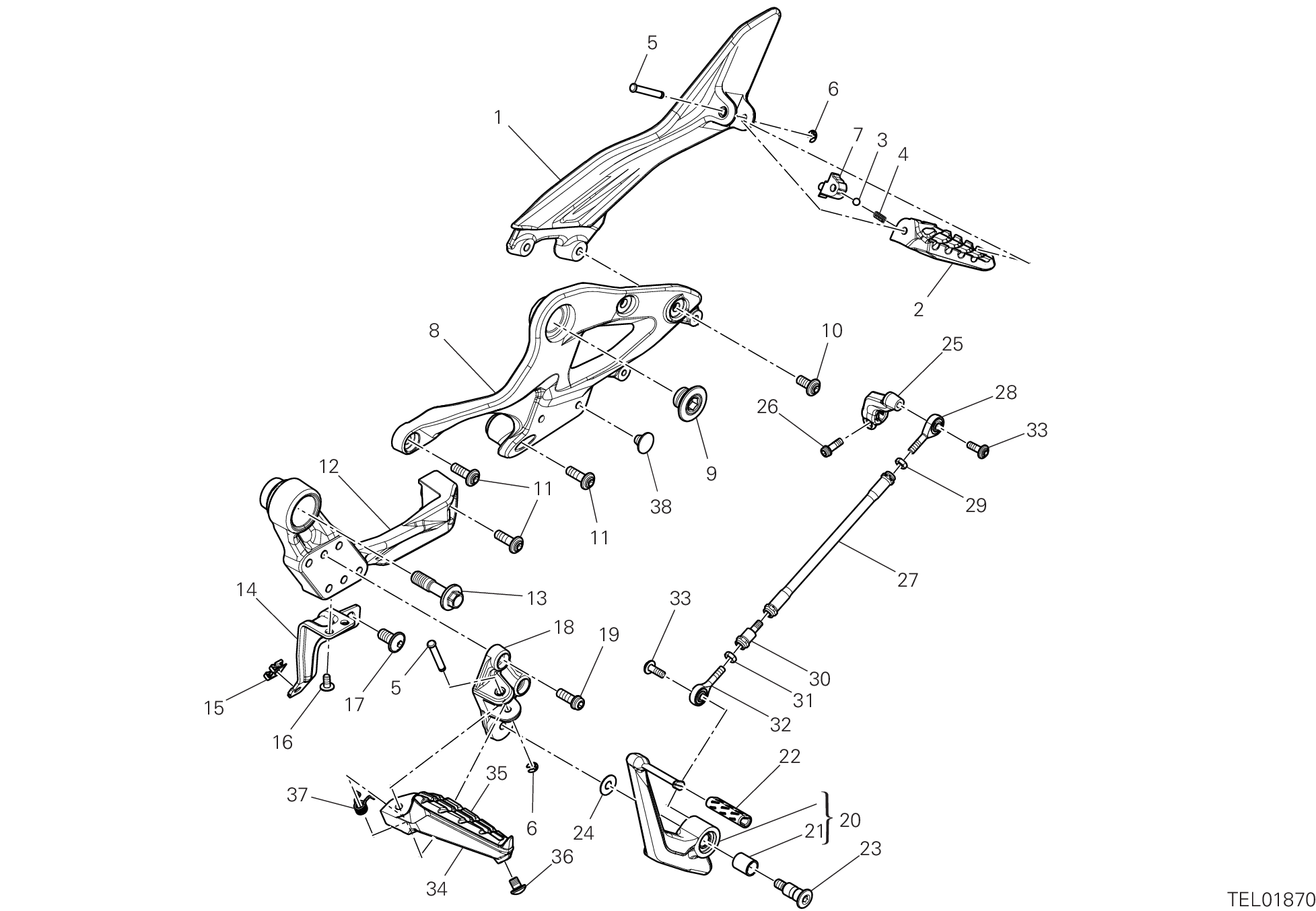

38 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8241A881AA | Plaque G. arrière | 1 |
| 2 | 46510991AA | Repose-Pieds arrière arrière | 1 |
| 3 | 84740021A | Bille | 1 |
| 4 | 79910241B | Ressort | 1 |
| 5 | 82110681CA | Pivot Repose-Pieds | 2 |
| 6 | 88450031A | Circlip benzing din 6799 | 2 |
| 7 | 69610261A | Bloque-Ressort | 1 |
| 8 | 47112572AA | Cadre arrière gauche | 1 |
| 9 | 7791B971AA | Vis special | 1 |
| 10 | 77244503B | Vis M8X18 | 2 |
| 11 | 77157253B | Vis | 3 |
| 12 | 47112482AA | Support avant gauche | 1 |
| 13 | 7791A842AA | Vis special | 1 |
| 14 | 8301P941AA | Equerre | 1 |
| 15 | 85041931A | Jonc | 1 |
| 16 | 77240403CA | Vis M6X12 | 2 |
| 17 | 77240773B | Vis | 1 |
| 18 | 8241A861AA | Plaque G. avant | 1 |
| 19 | 77157243B | Vis | 2 |
| 20 | 45623821AA | Assembly gear change lever - finished | 1 |
| 21 | 71210341A | Douille | 1 |
| 22 | 76411451A | Couvre-Pedale | 1 |
| 23 | 82111701CA | Pivot | 1 |
| 24 | 85211511A | Rondelle | 1 |
| 25 | 45613921AA | Bielle pedal vitesse | 1 |
| 26 | 77110401A | Vis tceif M6X18 | 1 |
| 27 | 11723971AB | Tige | 1 |
| 28 | 84850011A | Joint à rotule gauche | 1 |
| 29 | 74750011AB | Écrou filetée gauche M6 | 1 |
| 30 | 11713981AB | Extension | 1 |
| 31 | 74750101A | Écrou M6 | 1 |
| 32 | 84850021A | Joint à rotule droit | 1 |
| 33 | 77244348BA | Vis | 2 |
| 34 | 46411291AA | Repose-Pieds avant gauche | 1 |
| 35 | 76510091A | Caoutchouc Repose-Pieds gauche | 1 |
| 36 | 82115311A | Vis special | 1 |
| 37 | 79914991A | Ressort Repose-Pieds | 1 |
| 38 | 87240821A | Bouchon | 2 |
